SCELTA DEL LUOGO PER L’INSTALLAZIONE
UNITA’ INTERNA
· Installare l’unità interna su di un muro solido, non soggetto a vibrazioni.
· Le aperture di ripresa e di mandata dell’aria non devono essere ostruite; l’aria deve poter
circolare liberamente in tutto l’ambiente.
· Non installare l’unità vicino a fonti di calore, vapore o gas infiammabili.
· Installare l’unità vicino ad una presa elettrica o con un collegamento dedicato.
· Non installare la macchina in un punto direttamente esposto alla luce del sole.
· Cercare la posizione in cui il collegamento tra unità interna ed unità esterna sia il più sem
plice possibile.
· Installare la macchina dove sia facile realizzare lo scarico della condensa.

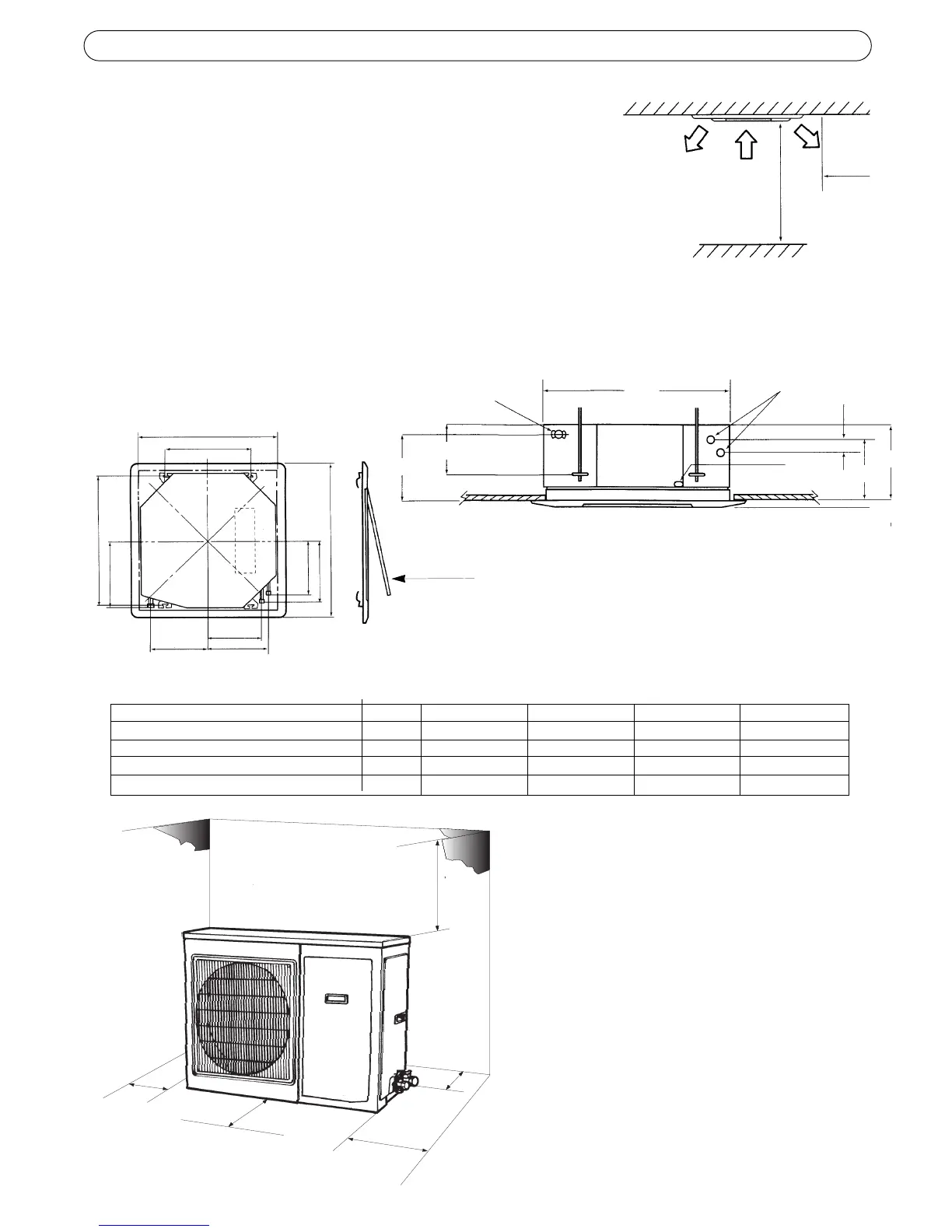

· Controllare periodicamente il funzionamento della macchina e lasciare attorno ad essa gli spazi necessari, come mostrato in figura.
· Installare l’unità interna in modo che il filtro sia facilmente accessibile.
UNITA’ ESTERNA
· Non installare l’unità esterna vicino a fonti
di calore, vapore o gas infiammabili.
· Non installare l’unità in luogo particolarmente
ventoso o polveroso.
· Non posizionare la macchina in luoghi con
passaggio continuo di persone.
· Rispettare i vicini facendo in modo che non
siano disturbati dal rumore o dal flusso dell’aria.
· Evitare l’installazione in luoghi direttamente
esposti alla luce del sole (se costretti, prevedere
una protezione che non vada ad interferire con
l’uscita dell’aria).
· Lasciare gli spazi necessari alla circolazione
dell’aria, come evidenziato in figura.
· Installare l’unità esterna in un luogo sicuro e
stabile.
· Qualora l’unità esterna dovesse vibrare,
fissarla interponendo delle guarnizioni di
gomma.
600
1
600
100
200
100
MODELLO BTU/h 18000 24000 36000 48000
A - distanza dal controsoffitto mm 290 290 340 340
B - distanza dalle staffe di sospensione mm 180 180 130 230
C - distanza tra tubo di drenaggio e soffitto mm 230 230 280 280
D - posizione dei tubi del refrigerante mm 165 165 215 215
DIMENSIONI UNITA’ INTERNA (in mm)
VISTA LATERALE
VISTA IN SEZIONE
PANNELLO
VISTA IN PIANTA
min. 100cm
min.
100cm
tubi del refrigerante
scarico condensa
ingresso cavi
60
830
512
330
370
350
785
340
950
390
418
A
D
B
C
