LO SCARICO DELLA CONDENSA DELL’UNITÀ INTERNA E UN PUNTO FONDAMENTALE PER LA
BUONA RIUSCITA DELL’INSTALLAZIONE.
isolamento tubazioni
tubazione frigorifera
cavo di potenza
tubo di scarico
per la condensa
guaina isolante
cavo sonda
tubazione frigorifera
SCARICO DELLA CONDENSA DELL’UNITÀ INTERNA
4

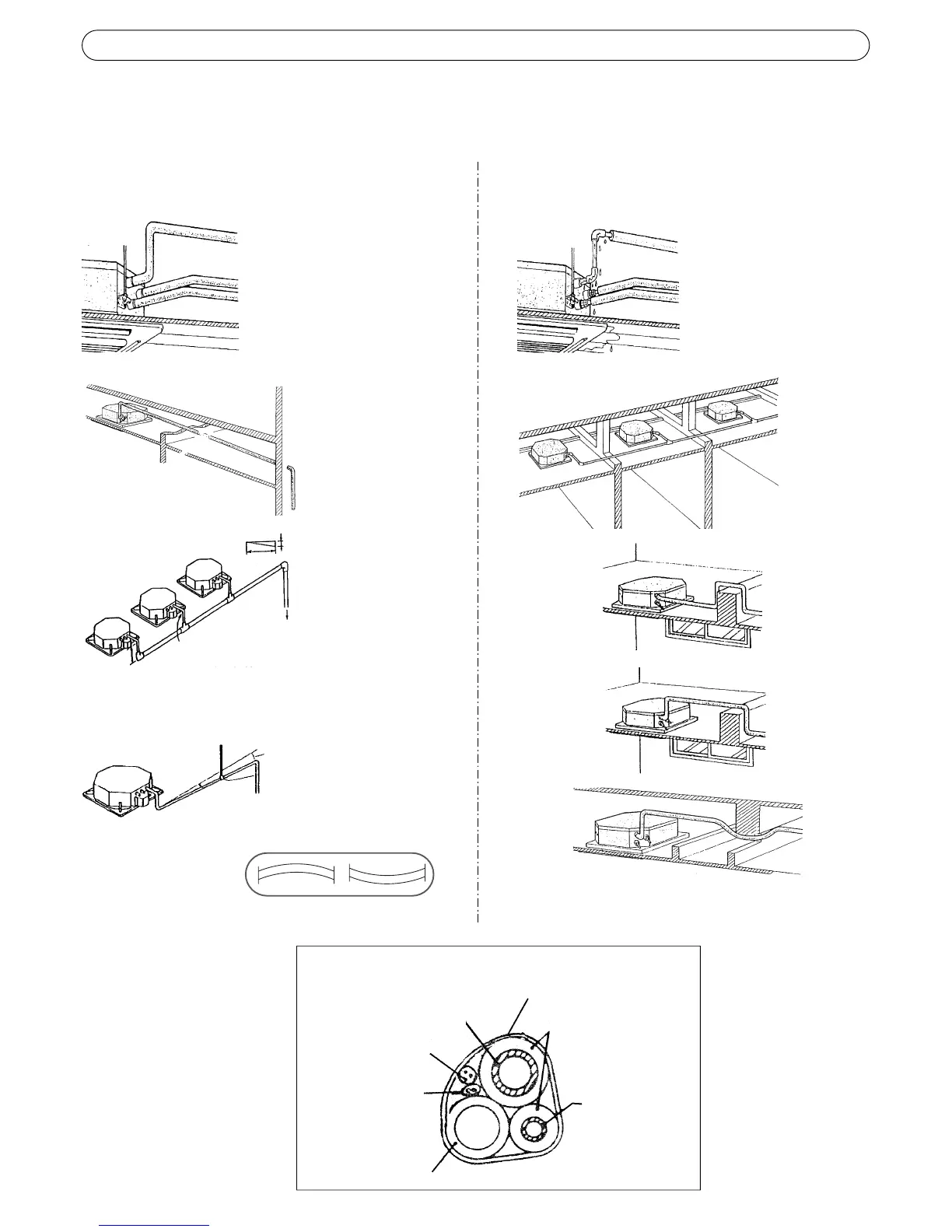

Di seguito, sono riportati schematicamente alcuni esempi di come eseguire correttamente il collegamento per lo scarico della condensa
INSTALLAZIONI CORRETTE
Preparazione delle tubazioni
Quando si installano più
unità vicine, con un
unico tubo di scarico per
la condensa, verificare
che il tubo sia di portata
sufficiente e che sia
posizionato ad un livello
leggermente inferiore a
quello dalla macchina.
Il tubo di scarico della
condensa deve essere
fissato con dei suppor-
ti intermedi al fine di
evitare che il tubo si
deformi come eviden-
ziato nel disegno, qui
sotto.
Il tubo di scarico deve
essere leggermente
inclinato verso il
basso tale da favorire
il deflusso della con-
densa
I tubi sono stati correttamente
ed adeguatamente isolati
I tubi non sono stati corretta-
mente ed adeguatamente
isolati
INSTALLAZIONI ERRATE
Il tubo di sca-
rico é al livel-
lo dell’unità
evaporante
Il tubo di scarico viene piegato o diretto verso l’alto
