INSTALLAZIONE DELL’UNITÀ INTERNA
2

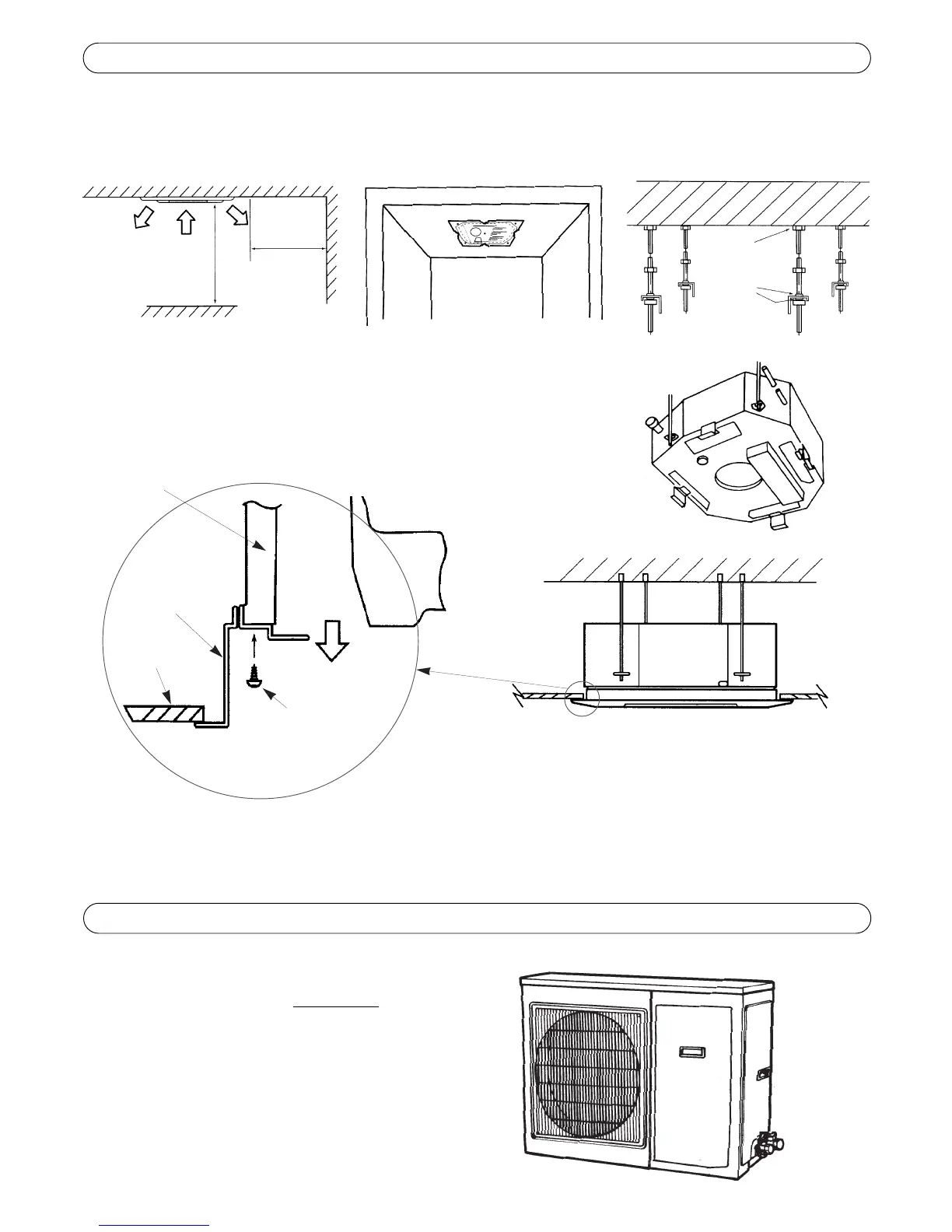

Scegliere un luogo per l’installazione in maniera tale che attorno alla macchina, vi siano spazi di almeno 100 cm (vedi fig.1).
Verificare che l’installazione non interferisca con l’impianto elettrico o idraulico già esistente.
Determinare la posizione e la dimensione del foro sul soffitto utilizzando il diametro esterno della dima di cartone (fig.2).
Scegliere la posizione finale dell’unità interna nel soffitto con l’ausilio deei riferimenti “A-B-C-D” stampati sulla dima di cartone.
Per il fissaggio dell’unità al soffitto, utilizzare della barra filettata con dei tasselli
adeguati (fig.3).
Assicurarsi, con l’aiuto di una bolla, che l’unità sia posizionata orizzontalmente ed
adeguatamente bloccata al soffitto.
fig.1 fig.2
dado
staffa di
sospensione
Montare l’unità esterna su una parete solida e in modo
molto sicuro.
Attenersi alla procedura descritta e solo in seguito iniziare i
collegamenti delle tubazioni e dei cavi elettrici:
·
stabilire la posizione idonea sulla parete, prevedendo gli
spazi necessari per poter effettuare agevolmente
eventuali interventi di manutenzione;
·
fissare la staffa alla parete utilizzando dei tasselli adatti
al tipo di muro;
·
usare tasselli in quantità maggiore rispetto al peso che
devono sostenere: durante il funzionamento la macchina
vibra e dovrà rimanere installata per anni senza che le
viti si allentino.
INSTALLAZIONE DELL’UNITÀ ESTERNA
3
Fissare le barre distanziatrici nelle posizioni 1-2-3-4,
seguendo le indicazioni riportate sulla dima in cartone.
barra distanziatrice
uscita
dell’aria
controsoffitto
UNITÀ INTERNA
NOTE:
· Non piegare o strozzare le tubazioni dell’unitàinter-na.Evitare curve di raggio inferiore ai 10 cm.
· Non curvare troppe volte lo stesso tratto di tubo: dopo 3 volte rischia di strozzarsi.
· Rimuovere la chiusura dei tubi dell’unità interna solo immediatamente prima di effettuare i collegamenti.
· Al fine di evitare la deformazione della griglia di entrata dell’aria, si raccomanda di non stringere eccessivamente le viti.
fig.3
Fissare la griglia
di aspirazione
all’unità utlizzan-
do le viti in
dotazione.
min. 100cm
min.
100cm
