12
per un corretto funzionamento.
LAMPEGGIATORE
N.B.: Questo quadro elettronico può alimentare SOLO LAMPEGGIATORI CON
CIRCUITO LAMPEGGIANTE (ACG7059) con lampade da 40W massimo.
FUNZIONE PRE-LAMPEGGIO
Con DIP 5 su OFF => il motore, il lampeggiatore ed il buzzer partono contemporaneamente.
Con DIP 5 su ON => il lampeggiatore ed il buzzer partono 3 secondi prima del motore.
BUZZER (Opzionale) (COM.+ BUZZER-)
Corrente fornita per il funzionamento del buzzer 200 mA a 24Vdc.
Durante l’apertura e la chiusura il buzzer darà un segnale sonoro intermittente. Nei casi
di intervento delle sicurezze (allarme costa) questo segnale sonoro aumenta la frequenza
dell’intermittenza.
LED SEGNALAZIONE CANCELLO APERTO (A negativo - LSC)
Ha il compito di segnalare gli stati di cancello aperto, parzialmente aperto o comunque non
chiuso totalmente. Solo a cancello completamente chiuso si spegne.
N.B.: collegare in serie al led una resistenza da 2K2. Se si eccede utilizzando più led, la
logica della centralina ne risulterà compromessa con possibile blocco delle operazioni.
CARATTERISTICHE TECNICHE
Umidità <95% senza condensazione
Tensione di alimentazione 230V±10% (120V±10% a richiesta)
Frequenza 50/60Hz
Microinterruzioni di rete 20ms
Potenza massima gestibile all’uscita del motore 1CV
Carico massimo all’uscita del lampeggiatore 40W con carico resistivo
Assorbimento massimo scheda (esclusi accessori) 33mA
Corrente disponibile per le fotocellule 0,4A±15% 24Vdc
Grado di protezione IP54
Peso apparecchiatura 0,55 kg
Ingombro 130 x 50 x 115 mm
CARATTERISTICHE TECNICHE RADIO (solo modelli CRX)
Frequenza Ricezione 433,92MHz
Impedenza 52ohm
Sensibilità >2,24µV
Tempo eccitazione 300ms
Tempo diseccitazione 300ms
Codici memorizzabili N° 60 (30 per apertura totale e
30 per apertura pedonale)
Corrente disponibile su connettore radio 200mA 24Vdc
- Tutti gli ingressi devono essere utilizzati come contatti puliti perché l’alimentazione è
generata internamente alla scheda ed è disposta in modo da garantire il rispetto di
isolamento doppio o rinforzato rispetto alle parti in tensione.
- Tutti gli ingressi vengono gestiti da un circuito integrato programmato che esegue un
autocontrollo ad ogni avvio di marcia.
RISOLUZIONE PROBLEMI
Dopo aver effettuato tutti i collegamenti seguendo attentamente lo schema ed aver posizionato il cancello in posizione intermedia, verificare la corretta accensione dei led DL3, DL4, DL7, DL8.
In caso di mancata accensione dei led, sempre con cancello in posizione intermedia, verificare quanto segue e sostituire eventuali componenti guasti.
DL3 spento Finecorsa ferma apertura guasto
DL4 spento Finecorsa ferma chiusura guasto
DL7 spento Fotocellule guaste
DL8 spento Costa sicurezza guasta (In caso la costa non sia collegata, eseguire il ponticello fra Com e Edge).
Durante il funzionamento a uomo presente, con DIP n° 1 in ON, verificare che durante l’apertura si accenda il led verde DL6 e che durante la chiusura si accenda il led rosso DL5.
In caso contrario, invertire i morsetti V e W sulla morsettiera del motore.

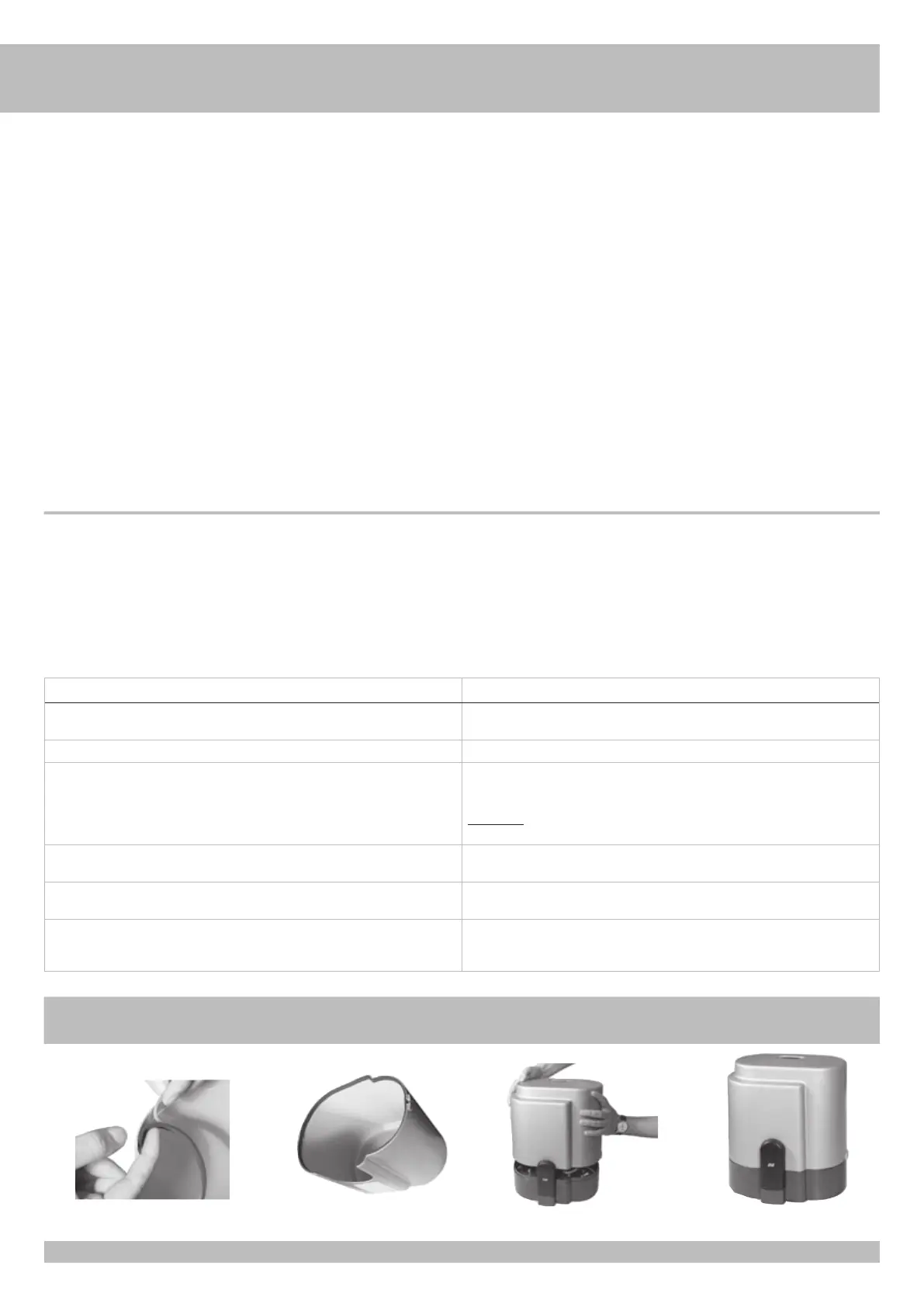

DIFETTO SOLUZIONE
Dopo aver effettuato i vari collegamenti e aver dato tensione, tutti i led sono spenti.
Verificare l’integrità dei fusibili F1 e F2. In caso di fusibile interrotto usarne solo di valore
adeguato F2 = 5A F1 = 100mA.
Il motore apre e chiude, ma non ha forza e si muove lentamente. Verificare la regolazione dei trimmers TORQUE e LOW SPEED.
Il cancello esegue l’apertura, ma non chiude dopo il tempo impostato.
Accertarsi di avere settato il DIP 3 in ON. Pulsante K BUTTON sempre inserito in modalità di
funzionamento automatico (DIP 6 OFF). Sostituire pulsante o switch del selettore. Autotest
costa fallito => verificare i collegamenti tra quadro elettronico e alimentatore per coste.
Attenzione: se non si sta utilizzando un alimentatore per coste il DIP 10 deve essere in
posizione OFF.
Il cancello non apre e non chiude azionando i vari pulsanti K e Radio.
Contatto costa sicurezza guasto. Contatto fotocellule guasto con DIP 4 OFF.
Sistemare o sostituire il relativo contatto.
Azionando il pulsante K il cancello non esegue nessun movimento.
Impulso K sempre inserito. Controllare e sostituire eventuali pulsanti o micro-interruttori del
selettore.
La fase di rallentamento non viene eseguita
Accertarsi che il DIP 8 sia in posizione OFF (rallentamento abilitato).
Eseguire l’apprendimento dei tempi tramite procedura con DIP 2.
Verificare regolazione trimmer LOW SPEED.
I
Applicare la guarnizione
Guarnizione applicata
Motore pronto
Chiudere il carter
OPERAZIONE FINALE
La guarnizione deve essere applicata solo al termine dell’installazione, prima di rimontare il carter.
