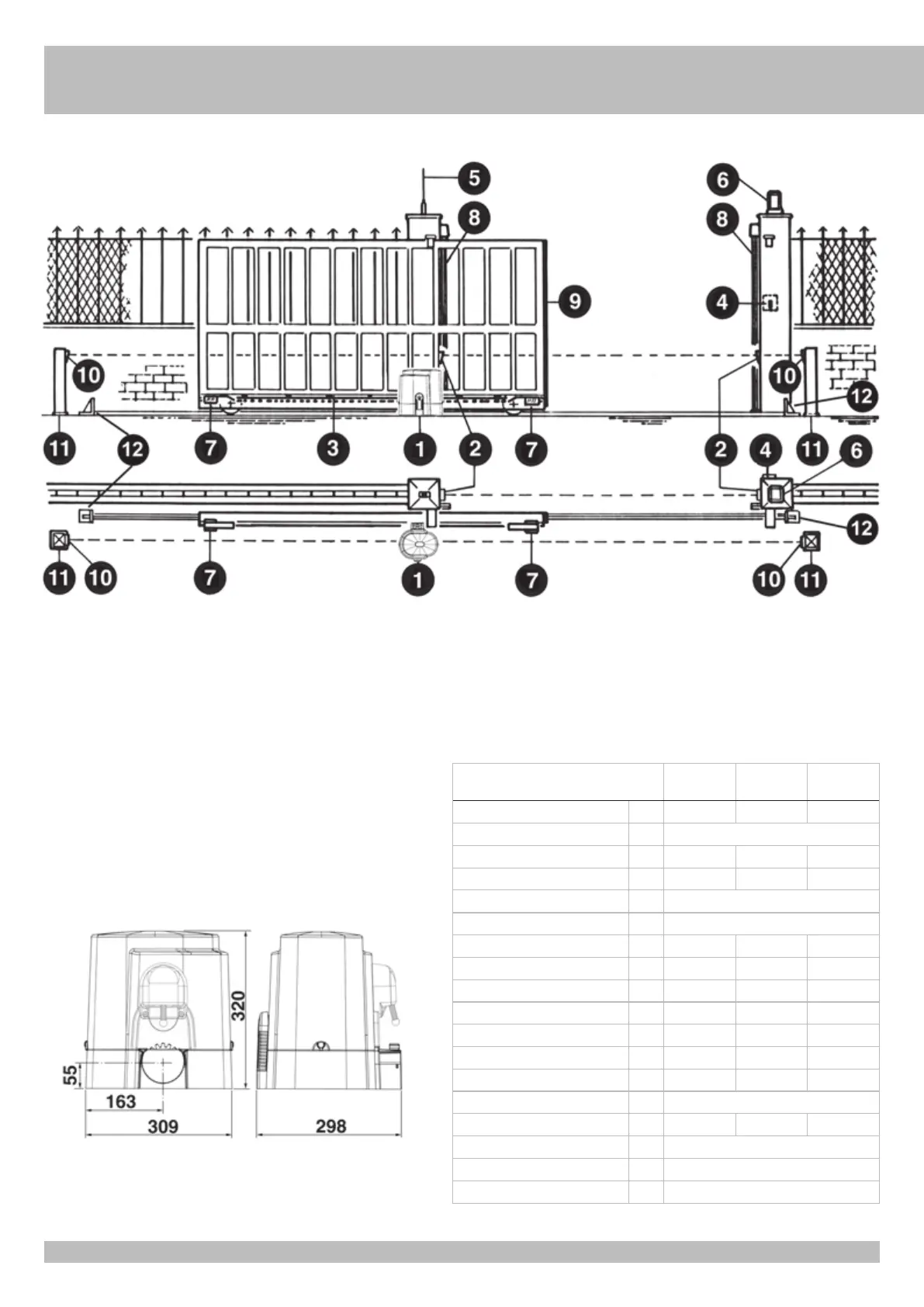

ANLAGEN LAY-OUT
1 - Betriebsgerät K
2 - Externe Fotozellen
3 - Zahnstange Modul 4
4 - Schlüsselwählschalter
5 - Radioantenne
6 - Blinkleuchte
7 - Laufbegrenzer (Nocken)
8 - Mechanische Kontaktleisten
9 - Pneumatische Kontaktleisten oder Fotokontaktleiste
10 - Interne Fotozellen
11 - Standsäulen für Fotozellen
12 - Mechanische Anschläge
TECHNISCHE EIGENSCHAFTEN
Irreversible Betriebsgeräte für Schiebetore mit einem Maximalgewicht von
2200 kg.
Durch die Irreversibilität dieses Betriebsgeräts benötigt das Tor zur wirkungsvollen
Verriegelung kein elektrisches Sicherheitsschloss.
Der Motor wird durch eine thermische Sonde geschützt, die im Fall eines langen
Einsatzes momentan die Bewegung unterbricht.
Abmessungen in mm
1
TECHNISCHE
EIGENSCHAFTEN
K800 K1400 K2200
Max. Torgewicht kg 800 1400 2200
Laufgeschwindigkeit m/s. 0,155/0,18
Max. Schubkraft N 600 790 1150
Max. Drehmoment Nm 20,4 27 39
Zahnstange Modul 4
Stromspannung und frequenz 230V~ 50/60Hz
Motorleistung W 287/262 257/314 247/311
Stromaufnahme A 1,38/1,19 1,18/1,44 1,1/1,62
Kondensator µF 12,5 12,5 16
Anzahl der normative Zyklen n° 7 - 38s/2s 8 - 64s/2s
12/7 - 64s/2s
Zyklen rieten einem Tag n° 300 400 500
Service 50% 70% 70%
Garantierte nachfolgende Zyklen n° 8/6m 15/10m 15/10m
Schmiere COMLUBE LHITGREASE EP/GR.2
Motorgewicht kg 10,5 12,3 14
Geräusch db <70
Betriebstemperatur °C -10 ÷ +55°C
Schutzart IP 44
