7
FISSAGGIO MOTORE E CREMAGLIERA

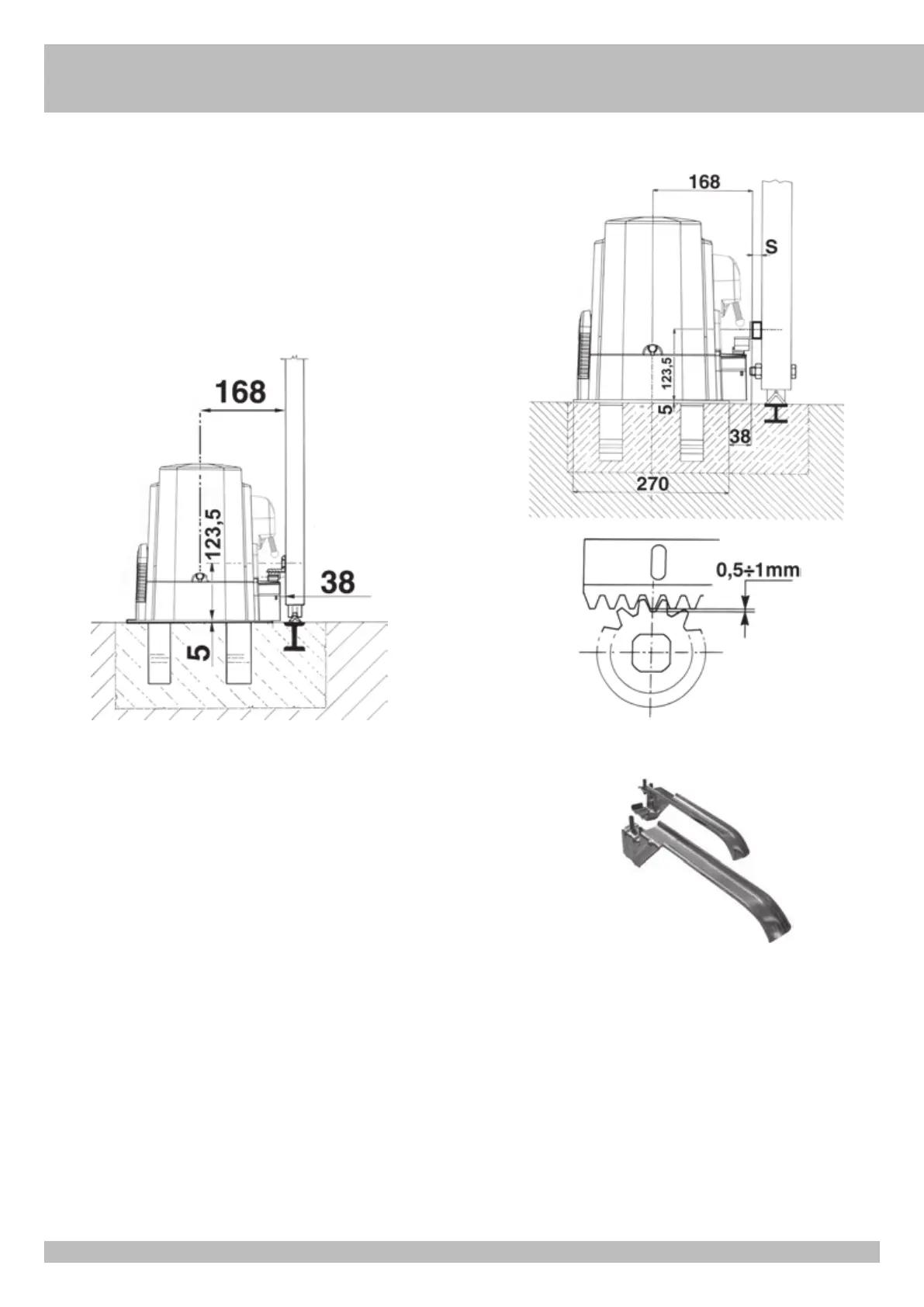

La cremagliera deve essere fissata a una certa altezza rispetto all’appoggio del motore.
Questa altezza può essere variata grazie a delle asole presenti sulla cremagliera.
La registrazione in altezza viene fatta affinché il cancello, durante il movimento, non si
appoggi sull’ingranaggio di trazione del K (5 e 6).
Per fissare la cremagliera sul cancello eseguire dei fori di Ø 5 mm e filettarli utilizzando
un maschio del tipo M6.
L’ingranaggio di traino deve avere circa 1 mm di agio rispetto alla cremagliera.
FISSAGGIO FINECORSA
Per determinare la corsa della parte mobile si devono posizionare due camme
alle estremità della cremagliera (7).
La regolazione della corsa di apertura e chiusura, si ottiene spostando le medesime sui
denti della cremagliera.
Per bloccare le camme alla cremagliera avvitare a fondo le viti in dotazione.
N.B: Oltre alle camme di fermo elettrico sopraesposte è obbligatoria l’installazione di
fermi meccanici robusti che non permettono la fuori uscita del cancello dalle guide
superiori.
MANUTENZIONE
Da effettuare solamente da parte di personale specializzato dopo aver tolto
l’alimentazione elettrica al motore.
Pulire periodicamente, a cancello fermo, la guida di scorrimento da sassi e altra sporcizia.
7
5
6
Misure in mm
Misure in mm
I
