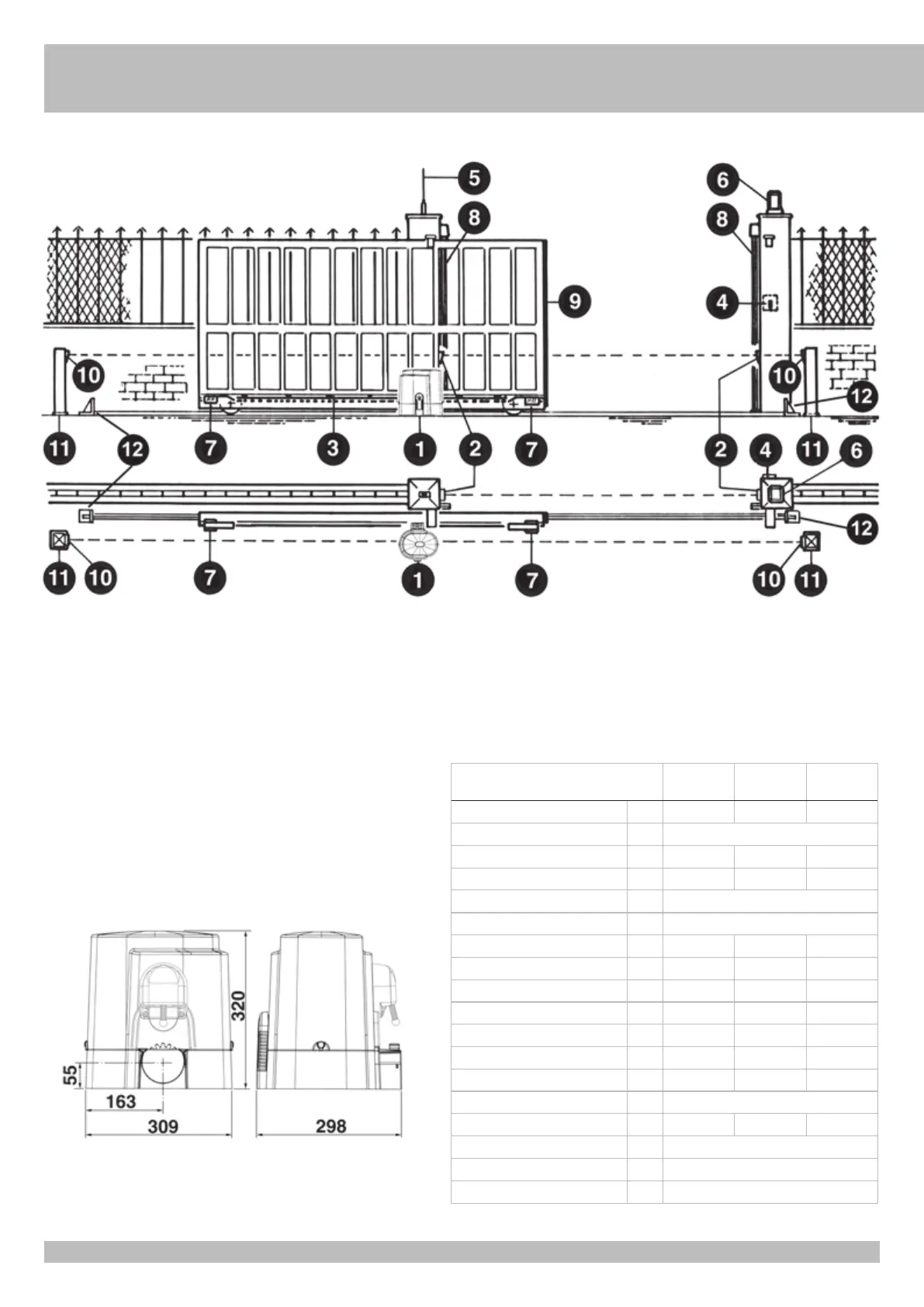

DISPOSICIÒN DE LA INSTALACIÒN
E
S
1 - Operador K
2 - Fotocélulas externas
3 - Cremallera Módulo 4
4 - Interruptor de llave
5 - Antena de radio
6 - Intermitente
7 - Limitadores de recorrido (leva)
8 - Nervadura mecánica
9 - Nervadura neumática o Fotonervadura
10 - Fotocélulas internas
11 - Columnas para las fotocélulas
12 - Topes mecánicos
CARACTERÍSTICAS TÉCNICAS
Operadores irreversibles para verjas correderas con un peso máximo de
2200 kg.
La irreversibilidad de este operador permite que la verja no requiera ningún tipo de
cerradura eléctrica para un cierre eficaz.
El motor está protegido por una sonda térmica que en caso de uso prolongado
interrumpe momentáneamente el movimiento.
Medidas en mm
1
CARACTERÍSTICAS
TÉCNICAS
K800 K1400 K2200
Peso máx. verja kg 800 1400 2200
Velocidad de arrastre m/s. 0,155/0,18
Fuerza a revoluciones constantes N 600 790 1150
Coppia máx. Nm 20,4 27 39
Cremallera módulo 4
Alimentación y frecuencia 230V~ 50/60Hz
Potencia motor W 287/262 257/314 247/311
Absorción A 1,38/1,19 1,18/1,44 1,1/1,62
Condensador µF 12,5 12,5 16
Ciclos normativos n° 7 - 38s/2s 8 - 64s/2s
12/7 - 64s/2s
Ciclos diarios sugeridos n° 300 400 500
Servicio 50% 70% 70%
Ciclos garantizados n° 8/6m 15/10m 15/10m
Engrase COMLUBE LHITGREASE EP/GR.2
Peso máx. kg 10,5 12,3 14
Nivel de ruido db <70
Temperatura de trabajo °C -10 ÷ +55°C
Nivel de protección IP 44
