Con DIP5 en OFF => el motor, el intermitente y el avisador acústico se ponen en función.
Con DIP 5 en ON => el intermitente y el avisador acústico se ponen en función 3 segundos
antes del motor.
BUZZER (Opción) (COM.+ BUZZER-)
Corriente disponible para el funcionamiento del buzzer 200 mA a 24Vdc.
Durante la apertura y el cierre, el buzzer emitirá una señal sonora intermitente. En caso de
intervención de los dispositivos de seguridad (alarma costa), esta señal sonora aumenta la
frecuencia de la intermitencia.
INDICADOR DE SEÑALIZACIÓN DE CANCELA ABIERTA (A negativo - LSC)
Tiene la tarea de indicar los estados de cancela abierta, parcialmente abierta o de todas
maneras no cerrada totalmente. Sólo con la cancela completamente cerrada se apaga.
N.B.: conectar en serie a indicador una resistencia de 2K2. Si excede con el indicador, la
lógica de la central resultará comprometida con la posibilidad de bloqueo de las operaciones.
CARACTERÍSTICAS TÉCNICAS GENERALES
Humedad <95% senza condensazione
Tensión de alimentación 230V±10% (120V±10% bajo requesta)
Frecuencia 50/60Hz
Microinterrupciones de red 20ms
Potencia máxima disponible a la salida del motor 1CV
Carga máxima a la salida del destellador 40W con carico resistivo
Absorción máxima tarjeta (sin accesorios) 33mA
Corriente disponible para las fotocélulas 0,4A±15% 24Vdc
Grado de protección IP54
Peso del equipo 0,55 kg
Medidas 130 x 50 x 115 mm
CARACTERÍSTICAS TÉCNICAS DEL RADIORRECEPTOR (solo modelos CRX)
Frecuencia de recepción 433,92MHz
Resistencia 52ohm
Sensibilidad >2,24µV
Tiempo de excitación 300ms
Tiempo de desexcitación 300ms
Codici memorizzabili N° 60 (30 para apertura total y
30 para apertura peatonal)
Corriente disponible sobre el connector radio 200mA 24Vdc
- Todos los ingresos se tienen que usar como contactos limpios porque la alimentación se
produce dentro de la tarjeta y está predispuesta de manera que se garantize el respeto de
aislamiento doble o reforzado respecto a las partes en tensión.
- Todos los ingresos son controlados por un circuito integrado programado que efectúa un
autocontrol en cada puesta en marcha.
E
S
R ESOLUCIÓN DE PROBLEMAS
Después de haber efectuado todas las conexiones siguiendo atentamente el esquema y haber posicionado el portón en posición intermedia, verifique el correcto encendido de los led DL3,
DL4, DL7, DL8.
En caso de falta de encendido de los led, siempre con el portón en posición intermedia, verifique lo que sigue y sustituya eventuales componentes averiados.
DL3 apagado Fin de carrera detenido abertura averiada
DL4 apagado Fin de carrera detenido cierre averiado
DL7 apagado Fotocélulas averiadas
DL8 apagado Borde de seguridad averiado (En caso que el borde no este conectado, realice el puente entre COM y EDGE)
Durante el funcionamiento con hombre presente, con DIP N° 1 en ON, verifique que durante la apertura se encienda el led verde DL6 y que durante el cierre se encienda el led rojo DL5.
En caso contrario, invierta los bornes V y W en el bornero del motor.
DEFECTO SOLUCIÓN
Después de haber efectuado varias conexiones y haber dado tensión,
todos los led están apagados.
Verifique la integridad de los fusibles F1 y F2. En caso de fusible interrumpido use solo de valor adecuado F2 =
5A F1 = 100mA.
El motor abre y cierra, pero no tiene fuerza y se mueve lentamente. Verifique regulación trimmers TORQUE y LOW-SPEED.
El portón ejecuta la apertura, pero no cierra después del tiempo
configurado.
Asegúrese de haber configurado el DIP 3 en ON. Pulsador K BUTTON siempre habilitado en modalidad de
funcionamiento automático (DIP 6 OFF). Sustituya pulsador o switch del selector. Fallo Autotest borde => verifique
las conexiones entre el cuadro electrónico y alimentador para bordes. Atención: si no se está utilizando un
alimentador para puertas el DIP 10 debe ser en posición OFF.
El portón no abre y no cierra accionando los pulsadores K y RADIO. Contacto borde de seguridad averiado. Contacto fotocélulas averiado con DIP 4 OFF.
Arregle o sustituya el correspondiente contacto.
Accionando el pulsador K el portón no ejecuta ningún movimiento. Impulso K siempre habilitado. Controle y sustituya eventuales pulsadores o micro-interruptores del selector.
La fase de desaceleración no se ejecuta. Asegúrese que el DIP 8 este en posición OFF (desaceleración habilitada).
Realice el aprendizaje de los tiempos mediante el proceso con DIP 2.
Verifique regulación trimmer LOW-SPEED.

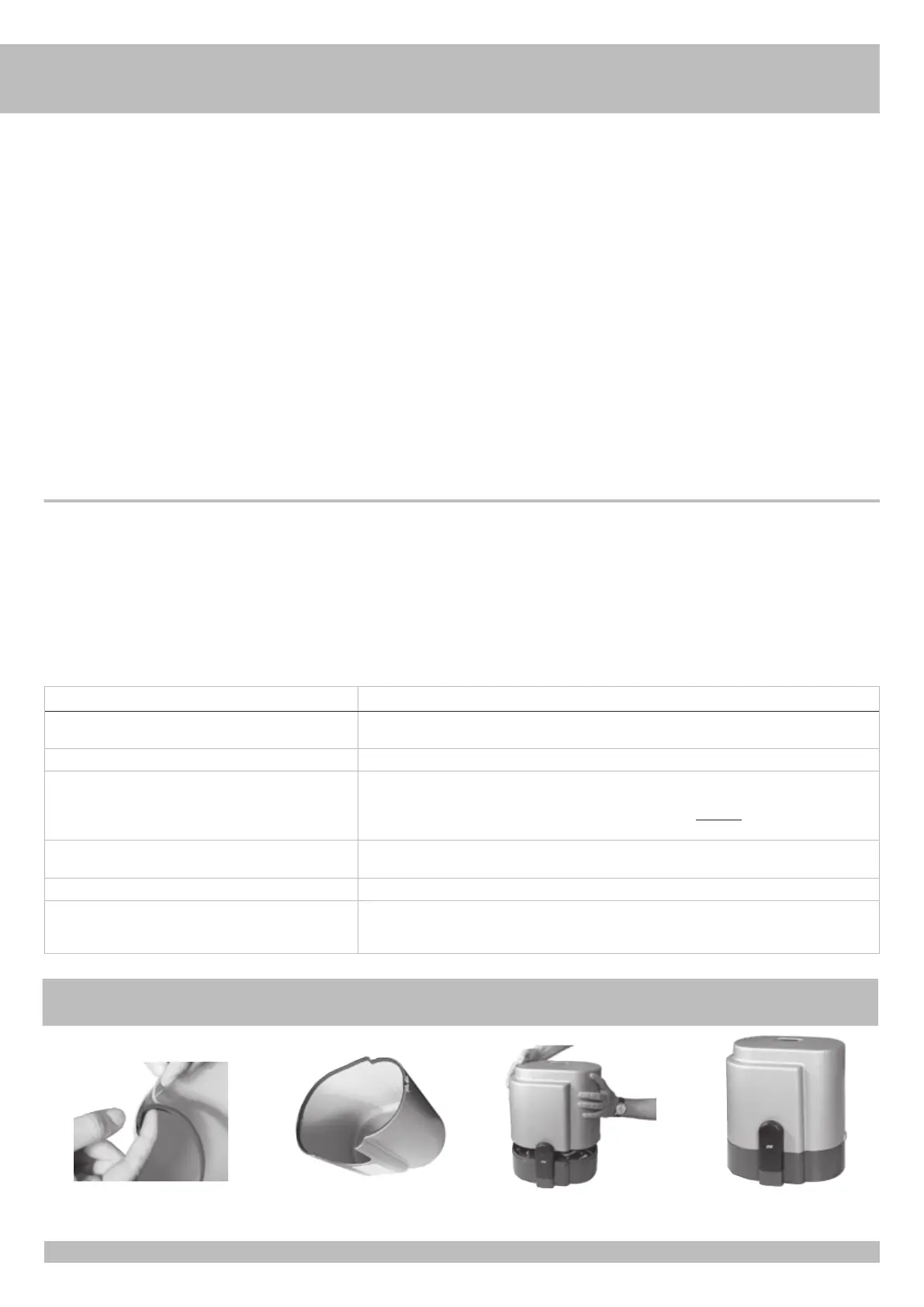

Aplicar la junta
Junta aplicada
Motor preparado
Cerrar el cárter
OPERACIÓN FINALE
La junta se tiene que aplicar una vez acabada la instalación y antes de volver a colocar el cárter.
