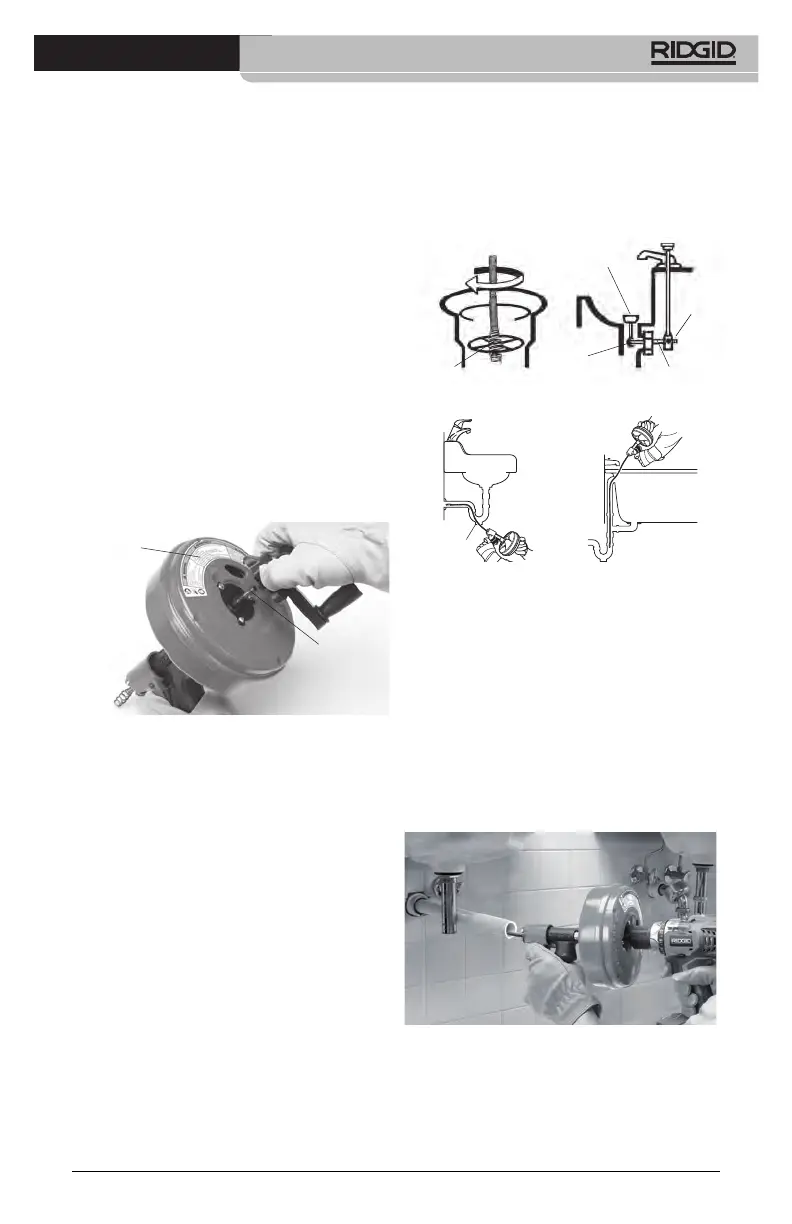

Stasatrice POWER-SPIN®
45
  -
sponibili consultando il Catalogo Ridge
Tool, on-line all'indirizzo
www.RIDGID.com, o chiamando l'Assi-
stenza tecnica RIDGID, negli Stati Uniti e
in Canada, al numero 800-519-3456.
4. Vericare che la macchina sia stata ispe-
zionata correttamente.
5. Se necessario, togliere le coperture di
protezione dal luogo di lavoro. Il pro-
cesso di pulizia dello scarico può essere
complicato.
6. Se si utilizza Power-Spin con le mani, ac-
certarsi che la manovella sia presente e
saldamente collegata.
7. Se si utilizza Power-Spin con un trapano
a batteria, rimuovere la manovella dal
lato posteriore del tamburo premendo
le linguette su entrambi i lati (Vedere la
Figura 2). Fissare saldamente il mandrino
del trapano all'albero del tamburo.
Etichetta di avvertenza
Albero del
tamburo
Figura 2 – Rimozione dell'impugnatura della
manovella dal Power-Spin
8. Se necessario, prendere le dovute misure
per accedere allo scarico da pulire.
  -
lato attraverso i reticoli a croce nello
scarico (Vedere Figura 3).
  -
co a scatto: Rimuovere l'asta di solle-
vamento e il tappo di scarico (Vedere
Figura 4). Collocare un contenitore sot-
to il sifone o lo scarico per raccogliere
l'acqua che potrebbe fuoriuscire.
  
il tappo del sifone o lo scarico per altri
tipi di lavandini (Vedere Figura 5.) Col-
locare un contenitore sotto il sifone o
lo scarico per raccogliere l'acqua che
potrebbe fuoriuscire.
      -
gno, non cercare mai di passare attra-
verso lo scarico, per evitare di danneg-
giare il cavo. Per accedere allo scarico,
rimuovere la piastra del "troppo pieno"
e qualsiasi eventuale meccanismo pre-
sente (Vedere Figura 6).
Figura 3
Figura 5 Figura 6
Reticoli a
croce
Tappo del
sifone
Figura 4
Tappo dello
scarico
Vite di
regolazione
Asta di sollevamento
Tappo a
vite
9. Valutare se sia opportuno posizionare il
Power-Spin entro 4" (100 mm) dall'entra-
ta dello scarico. Se tale posizionamento
non è possibile, l'entrata dello scarico
dovrà essere allungata usando tubi e rac-
cordi di dimensioni simili, in modo che
il Power-Spin possa essere posizionato
ad una distanza massima di 4" (100 mm)
(Vedere Figura 7). Se la prolunga è inade-
guata, il cavo potrebbe attorcigliarsi o
avvolgersi, danneggiando il cavo/sanita-
rio o procurando lesioni all'operatore.
Figura 7 – Esempio di prolungamento
dello scarico no a un massimo
di 4" (100 mm) dall'entrata dello
scarico
