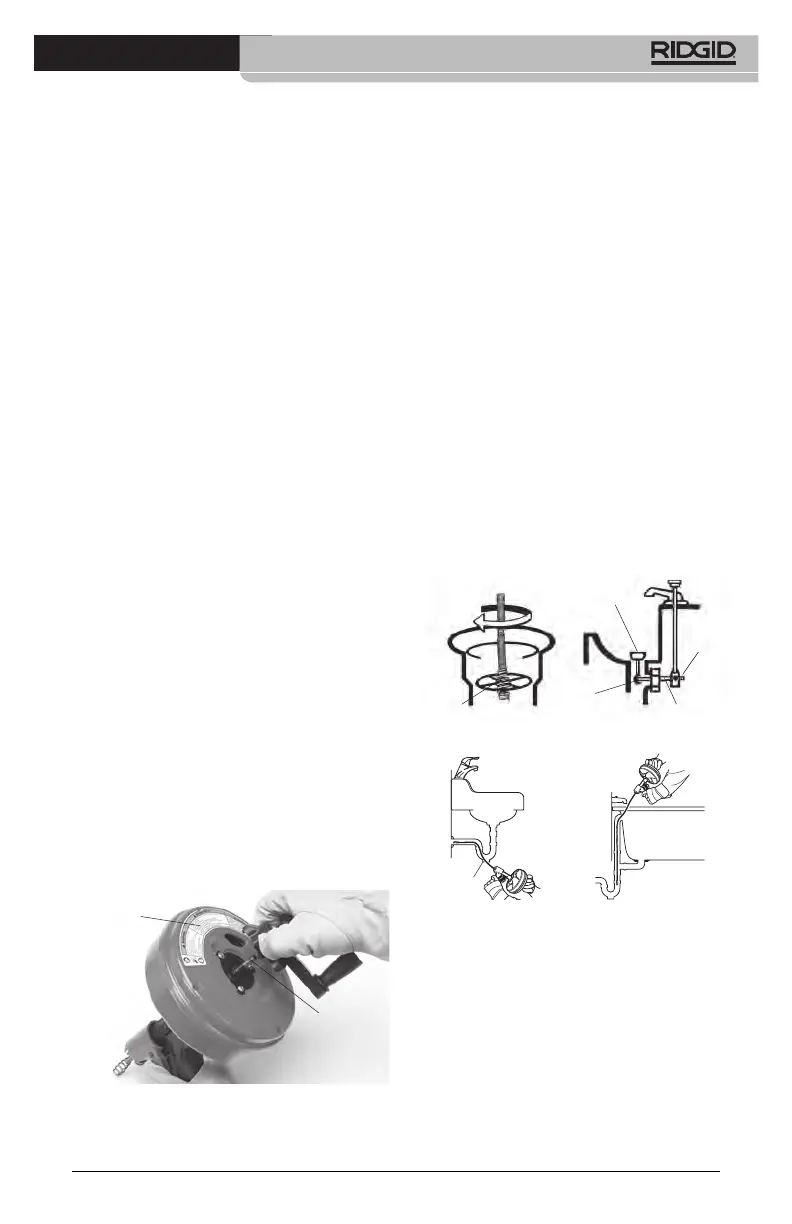

Przepychacz odpływów POWER-SPIN®
93
 
to możliwe, określić miejsca dostępu do
odpływu, jego rozmiary i długości, odle-
głość do kanalizacji, naturę zatoru, obec-
ność chemikaliów do czyszczenia odpły-
wów lub innych środków chemicznych
-
wie, ważne jest przyswojenie właści-
wych dla nich środków bezpieczeństwa
wymaganych podczas pracy w ich obec-
ności. Koniecznych informacji udziela
producent substancji chemicznej.
3. Określić właściwe urządzenie do czysz-
czenia odpływów dla danego zasto-
sowania. Przepychacz Power-Spin jest
przeznaczony do:
    
1
/
2
cala
(40 mm) i do 25 stóp (7,6 m) za pomocą
sprężyny
1
/
4
cala (6 mm).
     
czyszczenia odpływów do innych za-
stosowań można znaleźć w katalogu
Ridge Tool na stronie www.RIDGID.com
lub dzwoniąc do Działu technicznego
rmy RIDGID na numer 800-519-3456.
4. Upewnić się, że przegląd urządzeń został
prawidłowo przeprowadzony.
5. W razie potrzeby umieścić osłony ochron-
ne w obszarze roboczym. Proces czysz-
czenia odpływu może być brudzący.
6. W przypadku ręcznej obsługi przepy-
chacza Power-Spin należy upewnić się,
że korba jest założona i odpowiednio
zamocowana.
7. W przypadku używania przepychacza
odpływów Power-Spin z wkrętarką aku-
mulatorową należy zdjąć korbę z tylnej
części bębna, naciskając wypusty po obu
stronach (p. Rysunek 2). Odpowiednio
zamocować uchwyt wkrętarki na wale
bębna.
Etykieta
ostrzegawcza
Wał bębna
Rysunek 2 – Zdejmowanie korby z narzędzia
Power-Spin
8. W razie potrzeby wykonać odpowiednie
czynności w celu uzyskania dostępu do
czyszczonego odpływu.
     
przeprowadzić przez krzyżak odpływu
(p. Rysunek 3).
      -
tyczką odpływu: Zdjąć drążek wysuwa-
jący i zatyczkę odpływu (p. Rysunek 4).
Dopilnować, aby pod wylotem lub
syfonem ustawiony był pojemnik do
zbierania spływającej wody.
 
może być demontaż syfonu lub szlam-
nika (p. Rysunek 5.) Dopilnować, aby
pod wylotem lub syfonem ustawiony
był pojemnik do zbierania spływającej
wody.
 -
wadzać sprężyny przez odpływ, po-
nieważ może to uszkodzić. W celu
uzyskania dostępu do odpływu należy
zdjąć kratkę przelewową (p. Rysunek 6).
Rysunek 3
Rysunek 5 Rysunek 6
Krzyżak
Szlamownik
Rysunek 4
Zatyczka
Śruba
ustalająca
Drążek wysuwający
Nakrętka
ślepa
9. Określić, czy przepychacz Power-Spin
można umieścić w odległości 4 cali
  
można, otwór odpływu należy przedłu-
żyć za pomocą rury i złączek o podob-
nym rozmiarze, aby przepychacz Power-
Spin był umiejscowiony w odległości
4 cali (100 mm) od otworu (p. Rysunek 7).
Nieodpowiednie podtrzymanie sprę-
żyny może sprawić, że sprężyna będzie
zaginać się lub skręcać, uszkadzając się
bądź instalację lub raniąc operatora.
