4. BETRIEB
4.1 EINSTELLUNG DER BRENNERLEISTUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am
Heizkessel, die Einstellung und die Endprüfung unter Beachtung der Betriebsanleitung des Heizkessels
ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO
2
in den Abgasen, ihrer
Temperatur und der durchschnittlichen Wasser- oder Lufttemperatur des Heizkessels.
Entsprechend der gewünschten Heizkessel werden Düse, Pumpendruck, Einstellung des Brennkopfes und
der Luftklappe gemäß folgender Tabelle bestimmt.
Die Werte in der Tabelle sind an einem CEN-Heizkessel ermittelt (gemäß EN267). Sie beziehen sich auf 12,5%
CO
2
, auf Meereshöhe, mit Umgebungs- und Heizöltemperatur von 20 °C, 50 Hz Versorgungsfrequenz und Ge-
gendruck gleich 0 in der Brennkammer.
Die Werte in der Tabelle dienen nur als Hinweis;
um die besten Brennerleistungen zu garantier-
en, sollten die Einstellungen je nach An-
forderungen des Erzeugers ausgeführt werden.
Bei Betrieb mit 60Hz muss der Brenner neu
geeicht werden, wobei die Luftklappe zu
schließen ist, so dass die eingehende Luft-
menge reduziert wird.
4.2 EMPFOHLENE DÜSEN
Delavan typ W - B ; Danfoss typ S - B
Monarch typ R ; Steinen typ S - Q
ANMERKUNG:
Für Düsen mit 3,00 - 3,50 GPH vorzugsweise
Vollkegel benutzen.

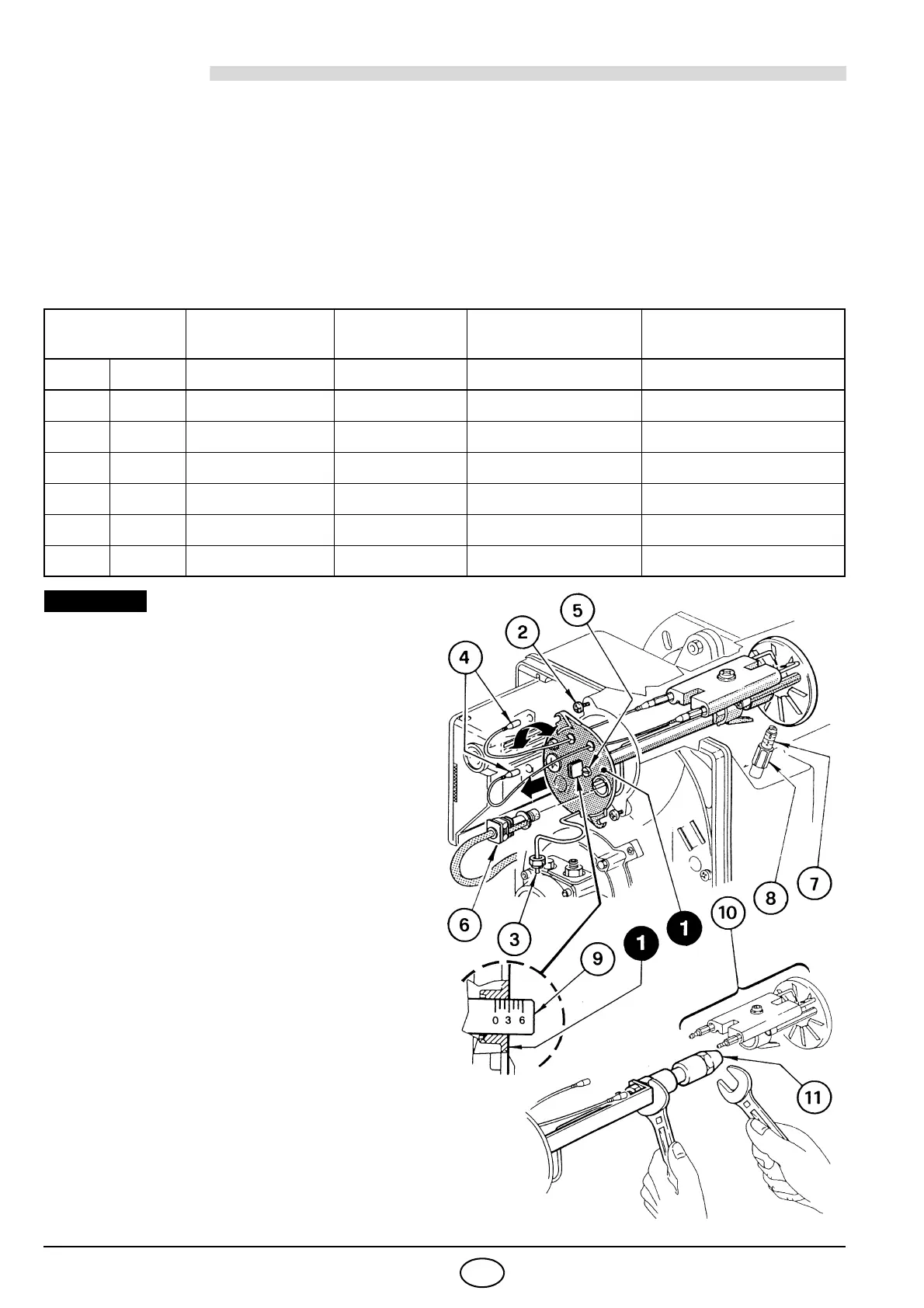

AUSWECHSELN DER DÜSE, (siehe Abb. 11):
Zum Auswechseln der Düse folgende Vorgänge
durchführen:
 Die Kabel (4) vom Steuergerät abtrennen und den
lichtelektrischen Widerstand (6) herausziehen.
 Die Mutter (3) abschrauben, die Schrauben (2)
lockern und den Düsenstock (1) durch eine le-
ichte Rechtsdrehung herausnehmen.
 Die Kabel (4) aus den Elektroden herauszie-
hen, die Schraube (3, Abb. 12, Seite 9) ab-
schrauben und die Stauscheibenhalterung (10)
aus dem Düsenstock (1) herausnehmen.
Düse Pumpendruck
Brenner-
Durchsatz
Brennkopf-
Einstellung
Luftklappen-
Einstellung
GPH Winkel bar kg/h ± 4% Raste Raste
2,00 60° 12 8,0 1 2,3
2,25 60° 12 9,0 3 2,6
2,50 60° 12 10,0 3,5 3,0
3,00 60° 12 12,0 5 3,5
3,50 60° 12 14,0 6 4,4
3,50 60° 14 15,2 6 5,6
S7180
Fig. 11
ACHTUNG
