3.5 CONEXIONES ELÉCTRICAS
NOTAS:
– Sección de los conductores: 1 mm
2
mín.
(Salvo indicaciones diferentes de normas y leyes
locales).
– Las conexiones eléctricas efectuadas por el
instalador deben cumplir la normativa vigente en
el país.

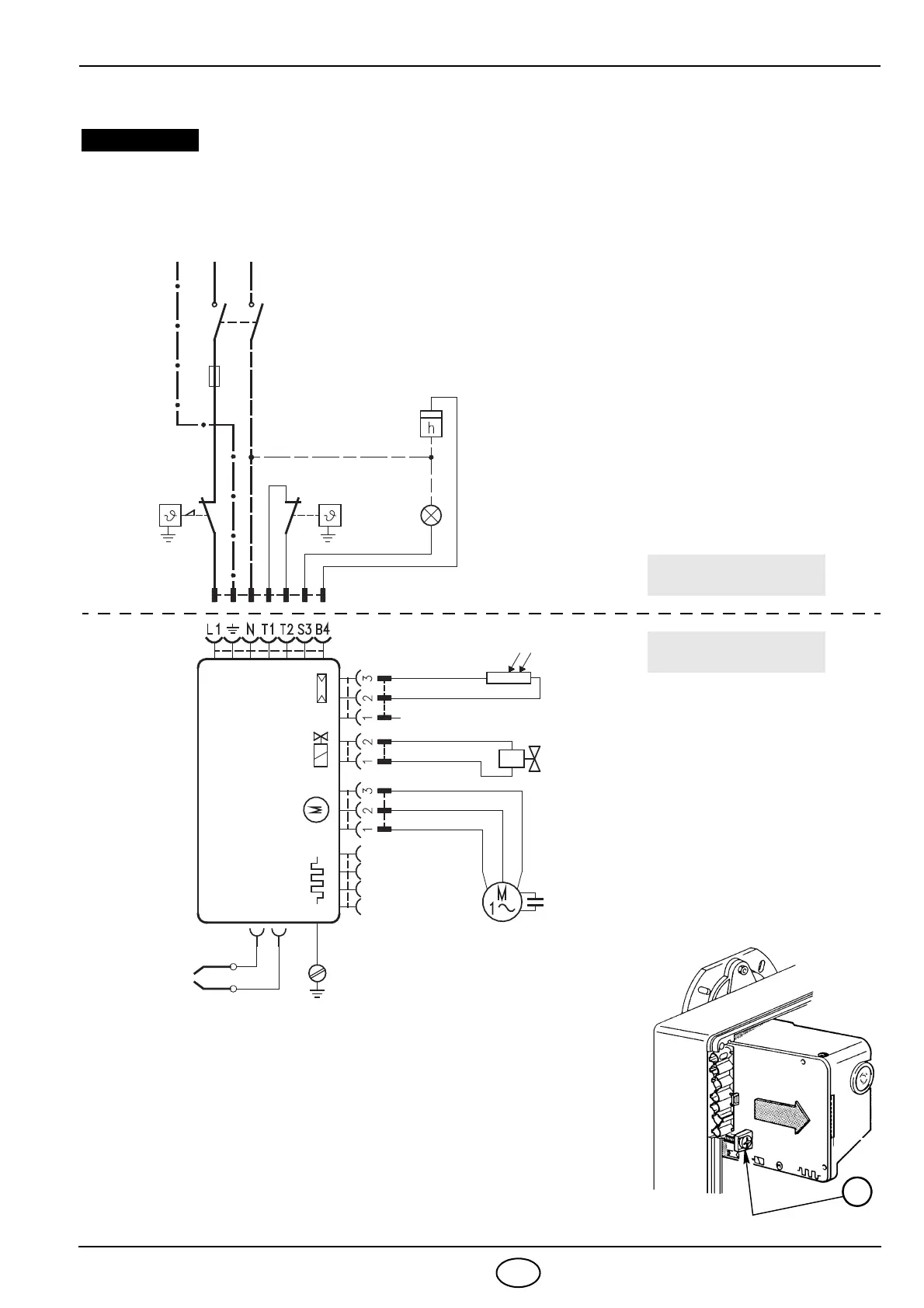

CAJA DE CONTROL (ver fig. 10)
Para extraer la caja de control del quemador, quitar el tornillo (A) y
extraer en la dirección de la flecha después de desconectar todos los
componentes, el conector macho de 7 terminales y el hilo de tierra.
Cuando se vuelva a montar, atornillar el tornillo (A) con un par de
apriete de 1 ÷ 1,2 Nm.
ENSAYO
Comprobar la parada del quemador abriendo los
termostatos.
D1913
Nero
Bianco
Condensador
T6A
Motor
Azul
Electroválvula
Cuentahoras
(230V - 0,1A max.)
Señalización de
bloqueo a distancia
Marrón
Tierra quemador
Fotoresistencia
PE L N
~50/60Hz 220/230V
Blu
(230V - 0,5A max.)
S7072
Fig. 10
A
EJECTUADO
EN FÁBRICA
A CARGO
DEL INSTALADOR
552SE
CAJA DE CONTROL
NO INVERTIR EL NEUTRO CON LA FASE
