2862
8
E
4. FUNCIONAMENTO
4.1 AJUSTE DE LA COMBUSTIÓN
De conformidad con la Directiva Rendimientos 92/42/CEE, la aplicación del quemador al generador de calor, la
regulación y el ensayo deben ser efectuados observando el manual de instrucciones del mismo generador, in-
cluido el control de la concentración de CO y CO
2
en el humo, su temperatura y aquella media del agua o del
aire del generador.
Según el caudal de combustible exigido por el generador de calor, se debe determinar la boquilla, la
presíon de la bomba, la regulacíon del cabezal de combustión y la regulación del registro del aire, ver las
tablas que siguen.
Los valores indicados en la tabla se obtienen en una caldera CEN (según EN267). Se refieren al 12,5% de
CO
2
, a la altura del nivel del mar, con temperatura ambiente y del gasóleo de 20°C, con frecuencia de ali-
mentación de 50Hz y contrapresión en la cámara de combustión igual a 0.
Los valores mencionados en la tabla son indica-
tivos; para garantizar las mejores prestaciones
del quemador se aconseja ejecutar las regula-
ciones según las exigencias requeridas por el
tipo de generador.
Si funcionara a 60Hz, hay que retardar el quema-
dor, cerrando el registro de aire para reducir la
cantidad de aire de entrada.
4.2 BOQUILLAS ACONSEJADAS
Delavan tipo W - B ; Danfoss tipo S - B
Monarch tipo R ; Steinen tipo S - Q
NOTAS:
Para las boquillas 3,00 - 3,5 GPH, si fuera
posible se aconseja usar boquillas de cono
macizo.

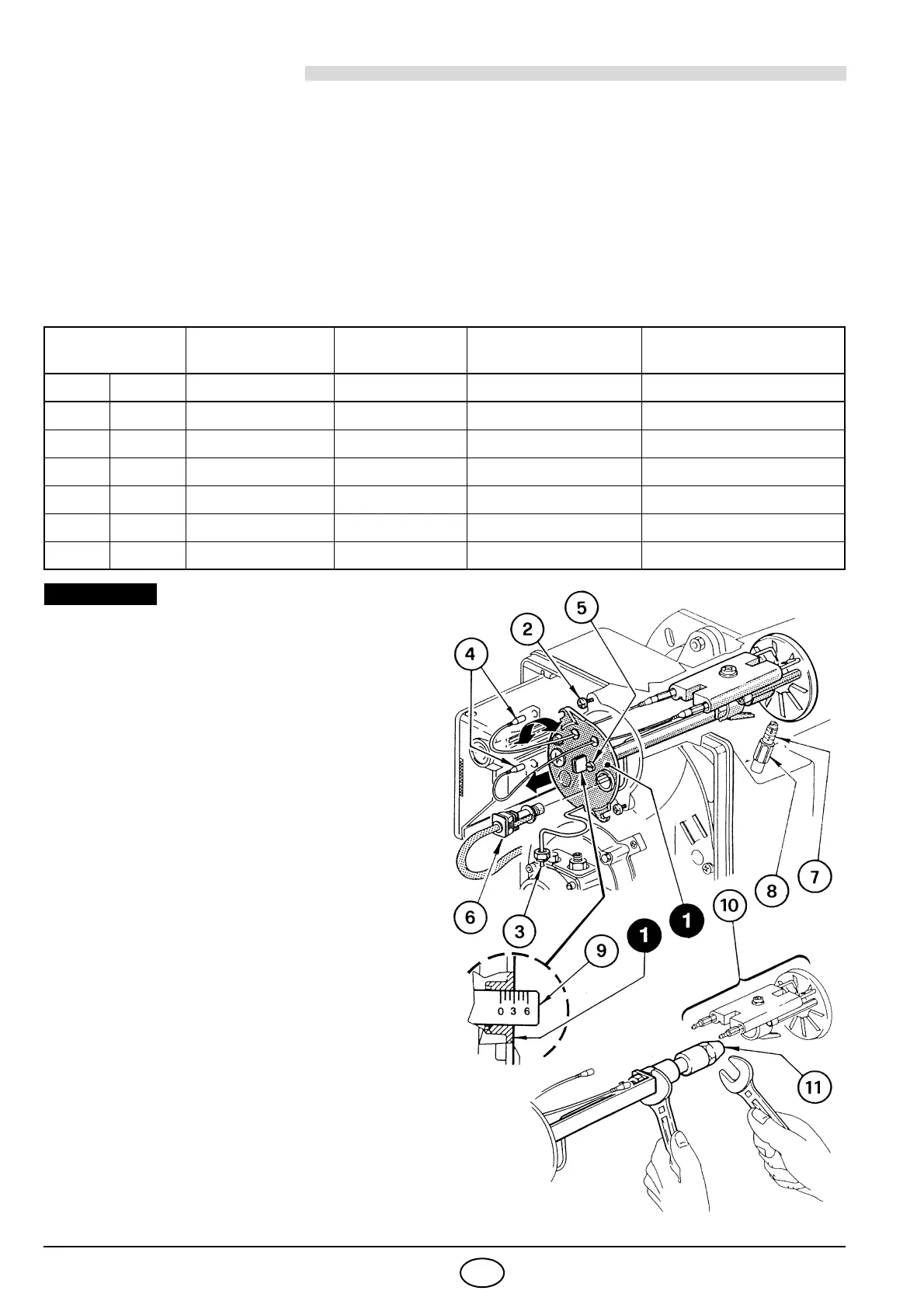

SUSTITUCIÓN DE LA BOQUILLA, (fig. 11):
Para sustituir la boquilla siga estas operaciones:
Desconecte los cables (4) de la caja de control
y extraiga la fotorresistencia (6).
Desenrosque la tuerca (3), afloje los tornillos
(2) y extraiga el grupo portaboquilla (1) girán-
dolo ligeramente hacia la derecha.
Extraiga los cables (4) de los electrodos, de-
senrosque el tornillo (3, fig. 12, pág. 9) y ex-
traiga el grupo de soporte del disco
Boquilla
Presión
bomba
Caudal
quemador
Regul. cabezal
de combustión
Regulación
registro del aire
GPH Angolo bar kg/h ± 4% Indice Indice
2,00 60° 12 8,0 1 2,3
2,25 60° 12 9,0 3 2,6
2,50 60° 12 10,0 3,5 3,0
3,00 60° 12 12,0 5 3,5
3,50 60° 12 14,0 6 4,4
3,50 60° 14 15,2 6 5,6
S7180
Fig. 11
ATTENCIÓN
