3. INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1 EINBAU VOM HEIZKESSEL

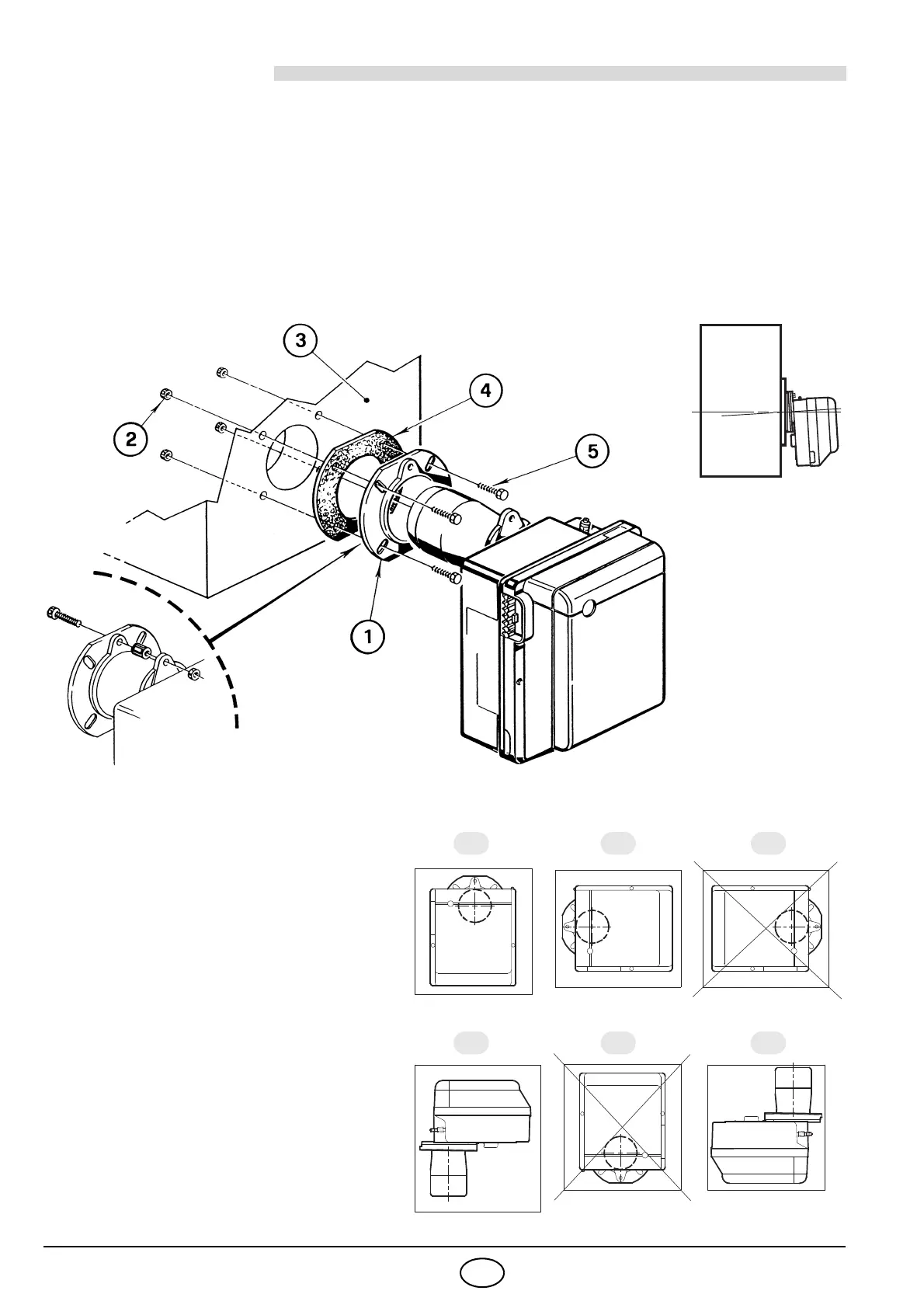

 Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
 Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern.
 Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Heizkesseltür (3)
mit Isolierdichtung (4) montieren, (siehe Abb 2).
 Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 4.
3.2 BETRIEBSPOSITION
Abb. 4
D5025
Abb. 2
Abb. 3
S7071
Der Brenner darf ausschließlich in den in 1, 2,
4 und 6 gezeigten Positionen funktionieren.
Jede andere Anordnung kann den einwand-
freien Betrieb des Geräts beeinträchtigen.
Die Installationen 3 und 5 sind aus Sicherheits-
gründen untersagt.
D4420
1 2 3
4 5 6
