7
INSTALACIÓN HIDRÁULICA
ALIMENTACIÓN DE COMBUSTIBLE

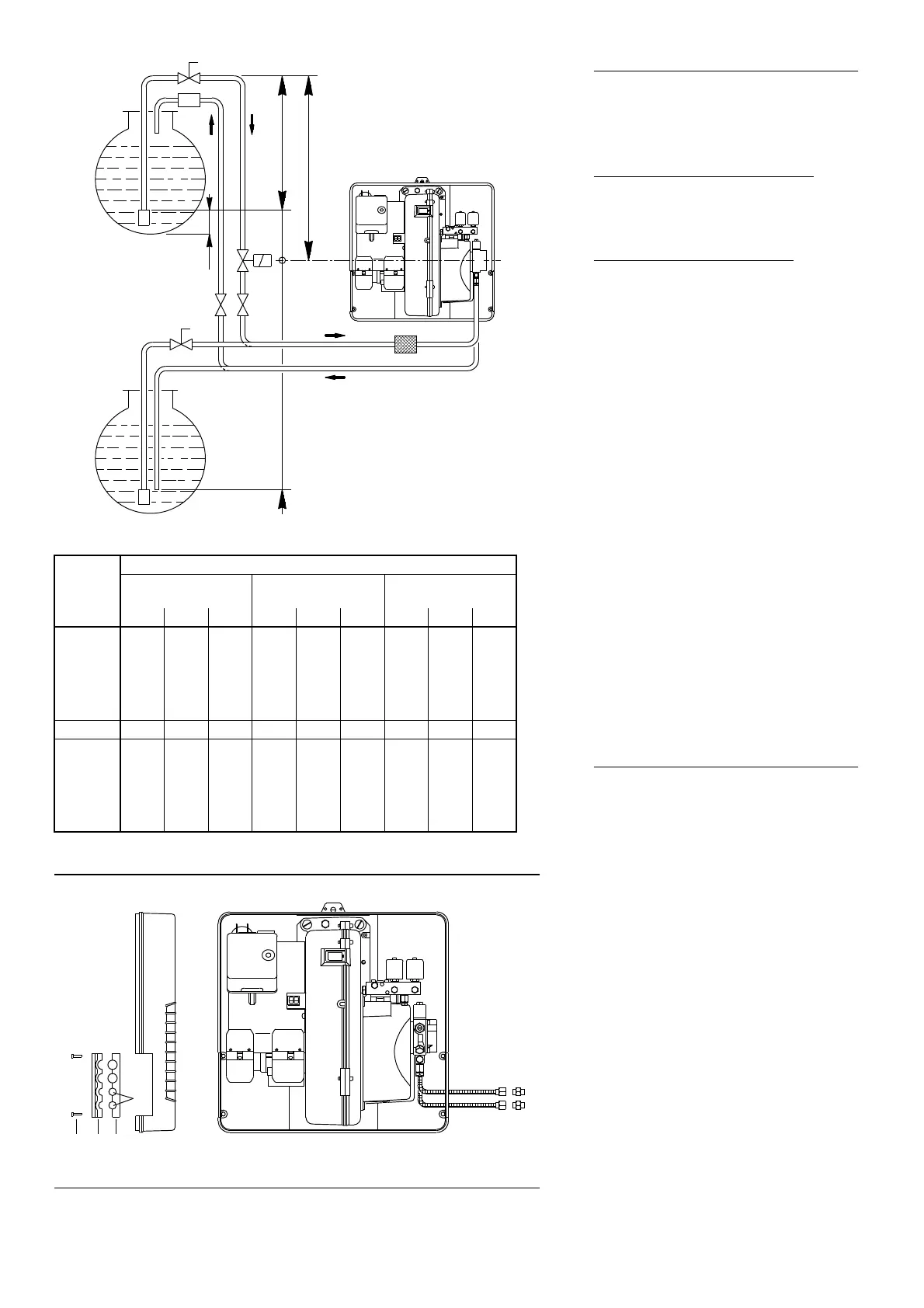

Alimentación con dos tubos (A)
El quemador va provisto de una bomba autoce-
bable que es capaz de autoalimentarse, dentro
de los límites que figuran en la tabla que hay al
margen.
Depósito más elevado que el quemador A
La cota P no debe ser superior a 10 metros para
no someter al retén de la bomba a una presión
excesiva; y la cota V no debe ser superior a 4
metros para que la bomba pueda autocebarse,
incluso con el depósito casi vacío.
Depósito más bajo que el quemador B
No se debe superar una depresión en la bomba
de 0,45 bar (35 cm Hg). Con una depresión
superior se gasificaría parte del combustible, la
bomba haría ruido y se acortaría la vida de la
misma.
Es aconsejable que el tubo de retorno y el de
aspiración entren en el quemador a la misma
altura; de este modo es más difícil que se pro-
duzca un descebado del tubo de aspiración.
Alimentación en anillo
La alimentación en anillo está formada por un
tubo que sale del depósito y retorna a él, con
una bomba auxiliar que hace circular el com-
bustible a presión. Una derivación del anillo ali-
menta al quemador. Este sistema es útil cuando
la bomba del quemador no es capaz de autoali-
mentarse porque la distancia o el desnivel res-
pecto al depósito son superiores a los valores
indicados en la Tabla.
Leyenda
H = Desnivel bomba-válvula de fondo
L = Longitud tubería
Ø = Diámetro interior del tubo
1 = Quemador
2 = Bomba
3 = Filtro
4 = Llave de paso
5 = Conducto aspiración
6 = Válvula de pie
7 = Válvula manual de cierre rápido, con
mando a distancia (sólo en Italia)
8 = Electroválvula de cierre (sólo en Italia)
9 = Conducto de retorno
10 = Válvula de retención (sólo en Italia)
CONEXIONES HIDRÁULICAS (B)
Las bombas llevan un by-pass que comunica el
retorno con la aspiración. Van instaladas en el
quemador, con el by-pass cerrado por el tornillo
6)(B)p.12.
Así pues, es necesario conectar los dos con-
ductos a la bomba.
Si hacemos funcionar la bomba con el retorno
cerrado y el tornillo del by-pass colocado, se
avería inmediatamente.
Retirar los tapones de las conexiones de aspira-
ción y de retorno de la bomba.
En su lugar roscar los tubos flexibles con las jun-
tas que se suministran.
Al montar los tubos flexibles, éstos no deben so-
meterse a torsiones ni estiramientos.
Pasar los flexibles por los dos orificios de la pla-
queta preferiblemente por el lado derecho, fig.
(B): extraer los tornillos 1), abrir la plaqueta en
dos partes 2) y 3), recortar la membrana que
cubre los dos orificios 4).
Colocar los tubos de forma que no puedan ser
pisados ni estén en contacto con superficies ca-
lientes de la caldera.
Por último, conectar el otro extremo de los
tubos flexibles a las entrerroscas, entregadas,
usando dos llaves: una en el racor giratorio del
tubo flexible, para enroscar, y una sobre la
entrerrosca, para tenerlo firme.
9
5
7
10
6
6
7
5
3
9
4
A
B
2
1
P
+H
8
10 cm
- H
V
+ H
- H
(m)
L (m)
RL 28
Ø (mm)
RL 38
Ø (mm)
RL 50
Ø (mm)
8 10 12 8 10 12 10 12 14
+ 4,0 52 134 160 35 90 152 63 144 150
+ 3,0 46 119 160 30 80 152 55 127 150
+ 2,0 39 104 160 26 69 152 48 111 150
+ 1,0 33 89 160 21 59 130 40 94 150
+ 0,5 30 80 160 19 53 119 37 86 150
0 27 73 160 17 48 108 33 78 150
- 0,5 24 66 144 15 43 97 29 70 133
- 1,0 21 58 128 13 37 86 25 62 118
- 2,0 15 43 96 9 27 64 17 45 88
- 3,0 8 28 65 4 16 42 10 29 58
- 4,0 - 12 33 - 6 20 - 12 28
D3279
D3278
