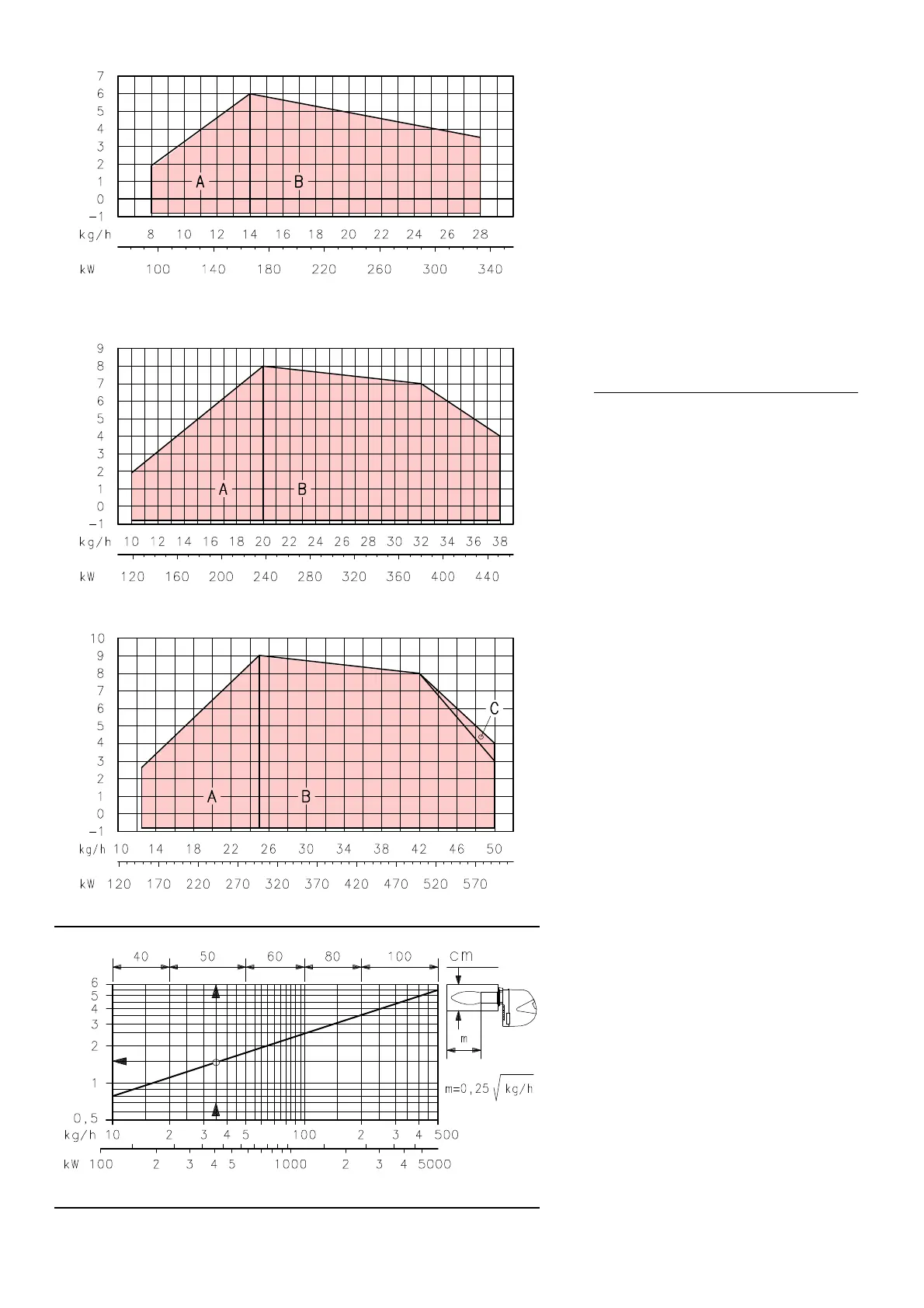

GRÁFICOS CAUDAL, POTÊNCIA-SOBRE-
PRESSÃO (A)
Estes queimadores RL 28-38-50 odem funcio-
nar de duas formas: mono-chama e bi-chama.
O CAUDAL na 1ª chama deve ser seleccio-
nado dentro da zona A do gráfico indicado na
margem.
O CAUDAL na 2ª chama deve ser seleccio-
nado dentro da zona B (e C para RL 50). Esta
zona proporciona o caudal máximo do queima-
dor em função da pressão que existe na câmara
de combustão.
Para poder utilizar também a zona C (RL 50) é
preciso efectuar a pré-taragem do cabeçal de
combustão conforme explicado na página 5.
Atenção:
Estes gráficos foram determinados conside-
rando uma temperatura ambiente de 20ºC e
uma pressão barométrica de 1000 mbar (aprox.
100 metros acima do nível do mar) e com o
cabeçal de combustão regulado como está indi-
cado na página 6.
CALDEIRA DE ENSAIO (B)
Os gráficos obtiveram-se a partir de caldeiras
de ensaio especiais, conforme o método indi-
cado na norma EN 267.
Na figura (B) é indicado o diâmetro e o compri-
mento da câmara de combustão da caldeira de
ensaio.
Exemplo: Caudal 35 kg/hora:
diâmetro = 50 cm; comprimento = 1,5 m.
Se o queimador é instalado numa caldeira
comercial com uma câmara de combustão
muito mais pequena, deve ser feito um ensaio
antes.
(A)
(B)
RL 28
RL 38
RL 50
D453
D454
Sobrepresão câm. combustión
mbar
Sobrepresão câm. combustión
mbar
Sobrepresão câm. combustión
mbar
Comprimento câm. combustión
m
