7
INSTALAÇÃO HIDRÁULICA
ALIMENTAÇÃO DE COMBUSTÍVEL

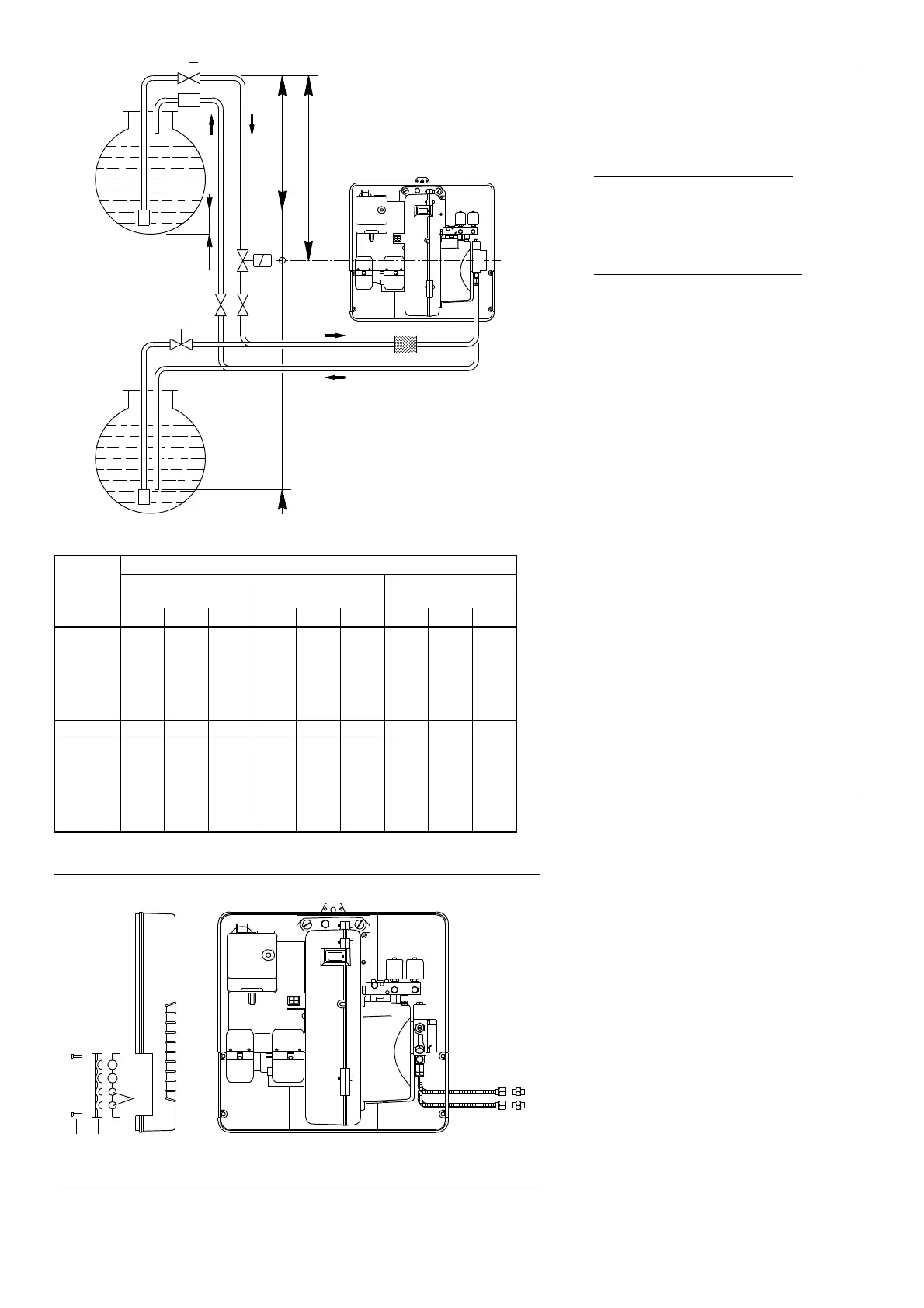

Alimentação com dois tubos (A)
O queimador está provido de uma bomba auto-
ferrante que é capaz de se auto-alimentar, den-
tro dos limites que figuram na tabela que está
na margem.
Depósito mais alto que o queimador
A
A cota P não deve ser superior a 10 metros
para não submeter o retentor da bomba a uma
pressão excessiva; e a cota V não deve ser
superior a 4 metros para que a bomba se possa
auto-ferrar, inclusive com o depósito quase
vazio.
Depósito mais baixo que o queimador
B
Não se deve ultrapassar uma depressão na
bomba de 0,45 bar (35 cm Hg). Com uma
depressão superior parte do combustível gasei-
ficar-se-ia, a bomba faria ruído e encurtar-se-ia
a vida da mesma.
É aconselhável que o tubo de retorno e o de
aspiração entrem no queimador à mesma
altura; desta forma será mais difícil que se pro-
duza o desferrar do tubo de aspiração.
Alimentação em ane
A alimentação em anel é formada por um tubo
que sai do depósito e retorna a este, com uma
bomba auxiliar que faz circular o combustível à
pressão. Uma derivação do anel alimenta o
queimador. Este sistema é útil quando a bomba
do queimador não é capaz de se auto-alimentar
porque a distância ou o desnível em relação ao
depósito são superiores aos valores indicados
na Tabela.
Legenda
H = Desnível bomba-válvula de fundo
L = Comprimento da tubagem
Ø = Diâmetro interior do tubo
1 = Queimador
2 = Bomba
3 = Filtro
4 = Válvula de corte
5 = Tubo de aspiração
6 = Válvula de pé
7 = Válvula manual de fecho rápido, com
comando à distância (somente em Itália)
8 = Electroválvula de fecho (somente em Itá-
lia)
9 = Tubo de retorno
10 = Válvula de retenção (somente em Itália)
LIGAÇÕES HIDRÁULICAS (B)
As bombas têm um by-pass que comunica o
retorno com a aspiração. Estão instaladas no
queimador, com o by-pass fechado através do
parafuso 6)(B)p.12.
Assim, é necessário ligar os dois tubos à bomba.
Se a bomba funcionar com o retorno fechado e
o parafuso do by-pass colocado, avaria-se de
imediato.
Retirar os tampões das ligações de aspiração e
de retorno da bomba.
No seu lugar roscar os tubos flexíveis com as
juntas que são fornecidas.
Ao montar os tubos flexíveis, estes não devem
ser submetidos a torções nem a alongamentos.
Passar os tubos flexíveis pelos dois orifícios da
placa, de preferência pelo lado direito, fig. (B):
retirar os parafusos 1), abrir a placa em duas
partes 2) e 3) e recortar a membrana que cobre
os orifícios 4).
Colocar os tubos de forma a que não possam
ser pisados nem estejam em contacto com as
superfícies quentes da caldeira.
Por último, unir o outro extremo dos tubos flexí-
veis aos nipples, fornecidos de série, usando
duas chaves: uma no conector giratório do tubo
flexível, para roscar, e uma no nipples, para
sustentar o esforço de reacção.
9
5
7
10
6
6
7
5
3
9
4
A
B
2
1
P
+H
8
10 cm
- H
V
+ H
- H
(m)
L (m)
RL 28
Ø (mm)
RL 38
Ø (mm)
RL 50
Ø (mm)
8 10 12 8 10 12 10 12 14
+ 4,0 52 134 160 35 90 152 63 144 150
+ 3,0 46 119 160 30 80 152 55 127 150
+ 2,0 39 104 160 26 69 152 48 111 150
+ 1,0 33 89 160 21 59 130 40 94 150
+ 0,5 30 80 160 19 53 119 37 86 150
0 27 73 160 17 48 108 33 78 150
- 0,5 24 66 144 15 43 97 29 70 133
- 1,0 21 58 128 13 37 86 25 62 118
- 2,0 15 43 96 9 27 64 17 45 88
- 3,0 8 28 65 4 16 42 10 29 58
- 4,0 - 12 33 - 6 20 - 12 28
D3279
D3278
