Riello RL 28 - Descrição Do Queimador; Dimensões; Embalagem - Peso; Forma de Fornecimento

3

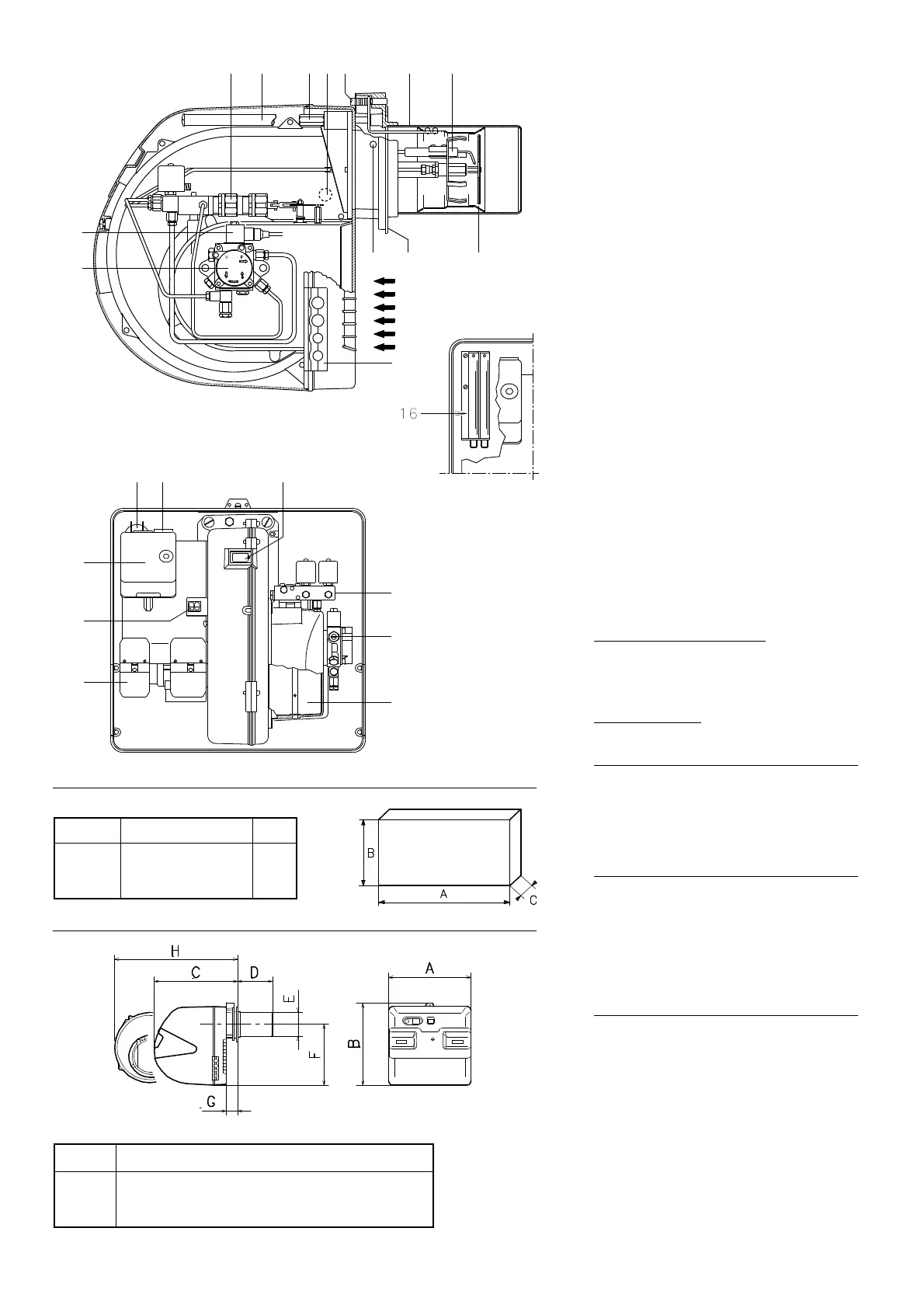

DESCRIÇÃO DO QUEIMADOR (A)
1 Electrodos de acendimento
2 Cabeçal de combustão
3 Parafuso de regulação do cabeçal de com-
bustão
4 Segurança contra falha de chama através de
fotorresistência
5 Parafuso de fixação do ventilador à flange
6 Guias para abertura do queimador e inspec-
ção do cabeçal de combustão
7 Cilindro hidráulico para regular o registo de
ar na posição de 1ª e 2ª chama. Quando o
queimador está parado, o registo do ar está
completamente fechado para reduzir ao
mínimo a dispersão térmica da caldeira
devido à tiragem que toma ar da boca de
aspiração do ventilador.
8 Electroválvula de segurança (RL 38 - RL 50)
9 Bomba
10 Suporte com 4 orifícios para passagem de
tubos flexíveis e eléctricos.
11 Entrada de ar no ventilador
12 Tomada de pressão do ventilador
13 Flange para fixação à caldeira
14 Disco estabilizador da chama
15 Visor da chama
16 Prolongadores guias 6)
17 Contactor motor e relé térmico com botão de
desbloqueio (RL 38 trifásico - RL 50)
18 Condensador motor
(RL 28 - RL 38 monofásico)
19 Caixa de controlo com piloto luminoso de
bloqueio e botão de desbloqueio
20 Dois interruptores eléctricos:
- um de “arranque-paragem” do queimador
- um para “1ª chama - 2ª chama”.
21 Fichas para a ligação eléctrica
22 Registo de ar
23 Regulação de pressão da bomba
24 Grupo de válvulas 1
a
e 2
a
chama
Existem duas possibilidades de bloqueio do
queimador:
Bloqueio da caixa de controlo: Ao ficar aceso
(Led vermelho) o botão da caixa 19)(A) indica
que o queimador está bloqueado.
Para desbloquear, premir o botão por um
período de tempo compreendido entre 1 e 3
segundos.
Bloqueio do motor (RL 38 trifásico - RL 50):
Para desbloquear, carregar no botão do relé tér-
mico 17)(A).
EMBALAGEM - PESO (B) - Medidas aproxima-
das
• Os queimadores são fornecidos em embala-
gem de cartão, cujas dimensões são especifica-
das na tabela (B).
• O peso do queimador completo com a
embalagem é indicado na tabela (B).
DIMENSÕES MÁXIMAS (C) - Medidas aproxi-
madas
As dimensões máximas do queimador são indi-
cadas em (C).
Ter em conta que para inspeccionar o cabeçal
de combustão, o queimador deve ser aberto
deslocando a parte posterior pelas guias.
O comprimento máximo do queimador aberto,
sem envolvente, está indicado pela cota H.
FORMA DE FORNECIMENTO
2 - Tubos flexíveis
2 - Juntas para tubos flexíveis
2 - Racords para tubos flexiveís
1 - Junta isolante
2 - Prolongadores 25)(A) para guias 6)(A)
(só em modelos com cabeçal de 351 mm)
4 - Parafusos M8 x 25 fixação do queimador à
caldeira
3 - Passacabos ligação eléctrica
(RL 28 e 38 monofásico)
4 - Passacabos ligação eléctrica
(RL 38 trifásico e RL 50)
1 - Instruções
1 - Lista de peças de substituição
(A)
(B)
(C)
18 17 15
24
23
22
19
20
21
1234567
141312
11
10
9
8
mm A B C kg
RL 28 1010 620 495 36
RL 38 1010 620 495 38
RL 50 1010 620 495 39
(1) Tubo de fogo: curto-longo
mm A B C
D
(1)
E F G
H
(1)
RL 28 476 474 468 216 - 351 140 352 52 672 - 807
RL 38 476 474 468 216 - 351 140 352 52 672 - 807
RL 50 476 474 468 216 - 351 152 352 52 672 - 807
