INSTALACIÓN ELÉCTRICA
INSTALACIÓN ELÉCTRICA de fábrica

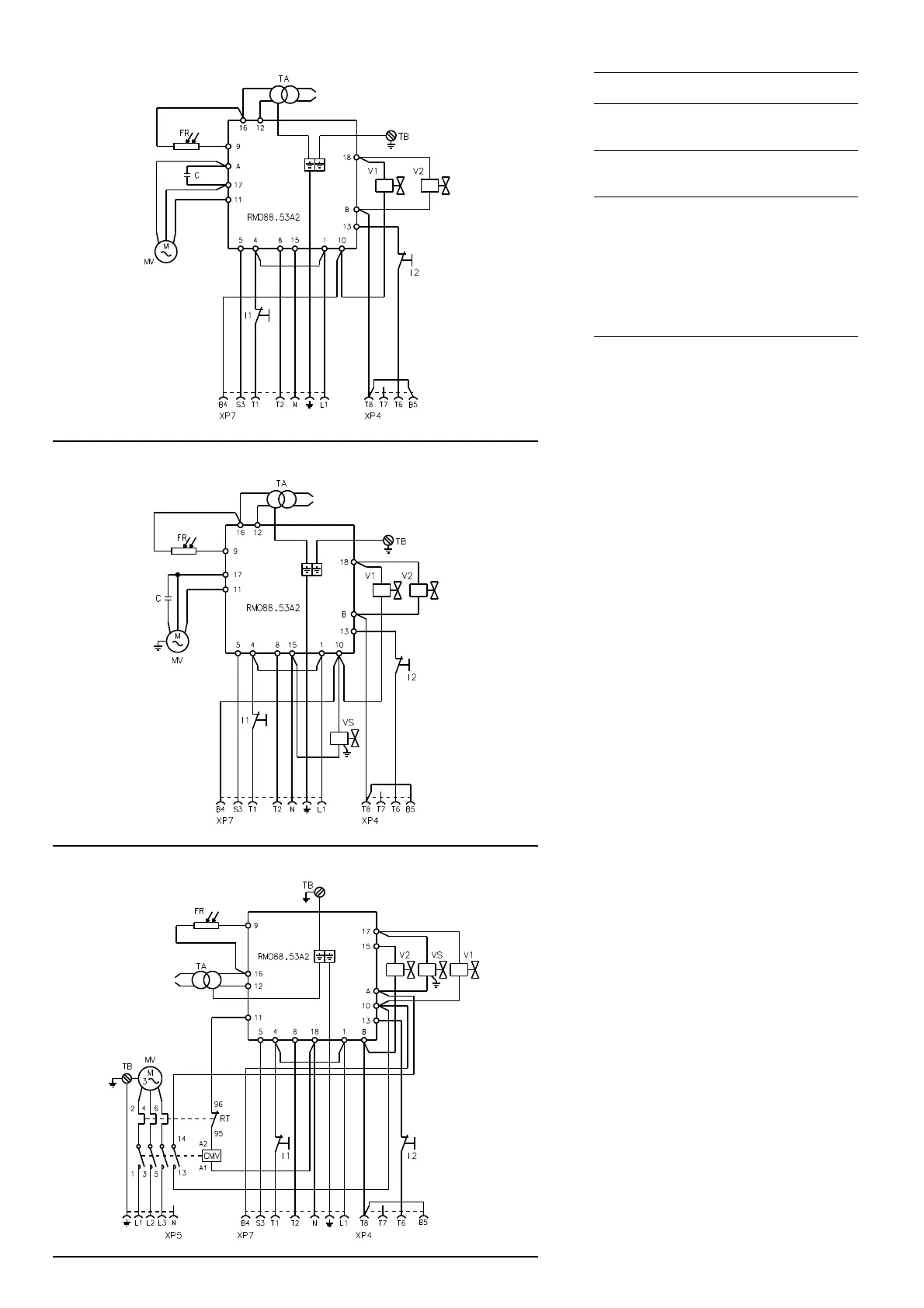

ESQUEMA (A)
Quemador RL 28 (monofásico)
ESQUEMA (B)
Quemador RL 38 (monofásico)
ESQUEMA (C)
Quemador RL 38 - 50 (trifásico)
• Los modelos RL 38 trifásicos y RL 50, salen
de fábrica previstos para una alimentación
eléctrica a 400 V.
• Si la alimentación es a 230 V, cambiar el
conexionado del motor (de estrella a trián-
gulo) y la regulación del relé térmico.
Leyenda esquema (A) - (B) - (C)
C - Condensador
CMV - Contactor motor
FR - Fotorresistencia
I1 - Interruptor: marcha/paro que-
mador
I2 - Interruptor: 1ª - 2ª llama
MV - Motor ventilador
RMO88.53A2 - Caja de control
RT - Relé térmico
TA - Transformador de encendido
TB - Conexión a tierra quemador
V1 - Electroválvula 1ª llama
V2 - Electroválvula 2ª llama
VS - Electroválvula de seguridad
XP4 - Conector hembra de 4 contac-
tos
XP5 - Conector hembra de 5 contac-
tos
XP7 - Conector hembra de 7 contac-
tos
NOTA
Si fuese necesario tener el dispositivo de
rearme a distancia, conectar un pulsador (NA)
entre el borne 3 y el Neutro de la caja de control
(bornes 15, 16, 17 y 18).
RL 28
(A)
CONEXIONADO ELÉCTRICO DE FÁBRICA
RL 38
CONEXIONADO ELÉCTRICO DE FÁBRICA
(B)
RL 50
CONEXIONADO ELÉCTRICO DE FÁBRICA
(C)
20083053
20083051
20083052
