Rittal VX25 SV - 4.9 Fitting Partial Doors - Right Hinges

28 Anreih-Schranksystem VX25 SV / Enclosure baying system VX25 SV / Armoires juxtaposables VX25 SV
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation

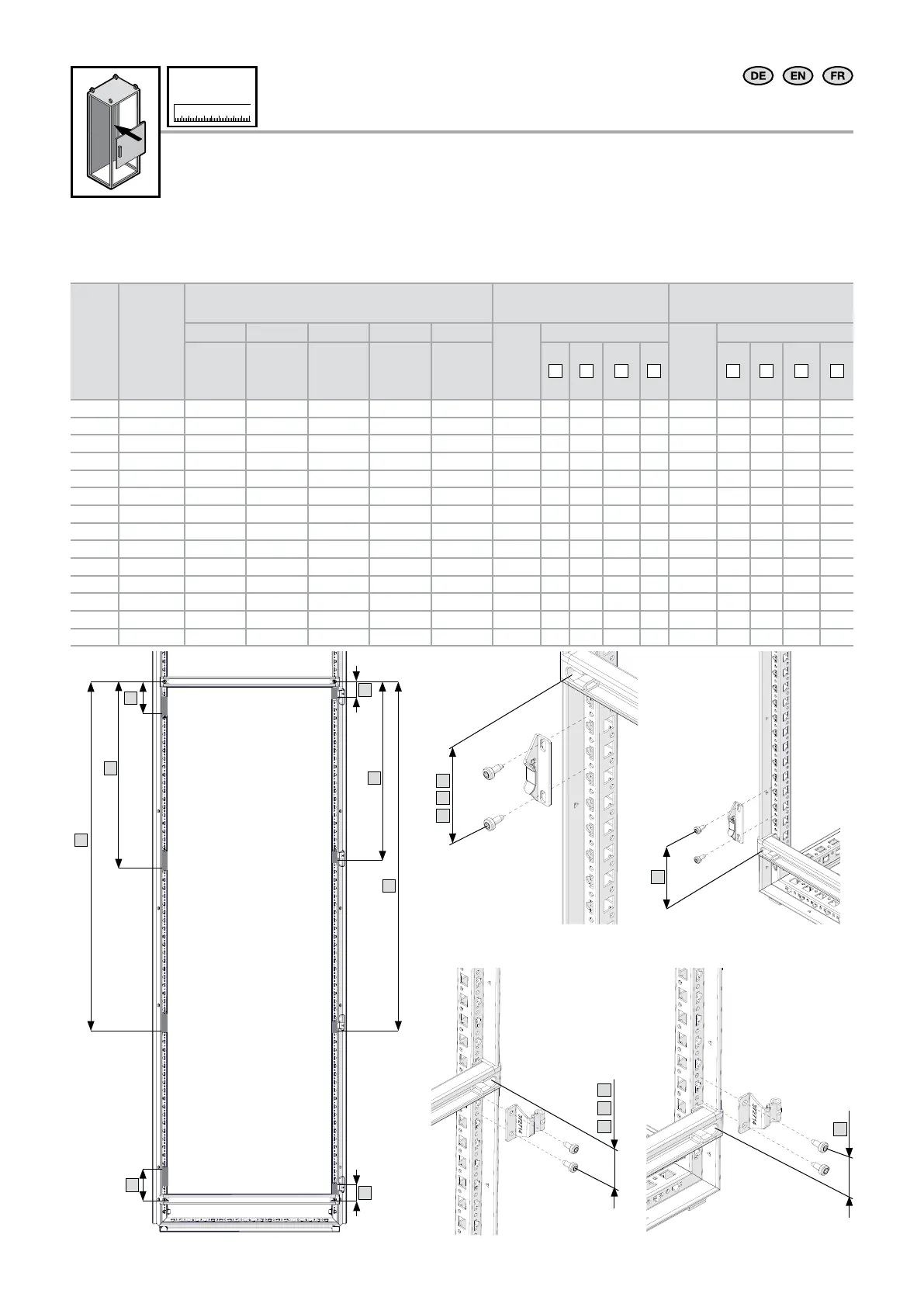

4.9 Teiltüren montieren – Türanschlag rechts
4.9 Fitting the partial doors – R/h door hinges
4.9 Montage des portes partielles – portes avec charnières à droite
mm
E F G
A B C
H
D
C
F
G
H
A
B
D
E
Teiltüren / Partial doors / Portes partielles
Höhe
Height
Hau-
teur
[mm]
Mit
Sicht-
scheibe
With
viewing
window
Avec vitre
Für Schrankbreite
For enclosure width
Pour largeur d'armoire
Gehäusescharniere
Hinges
Charnières
Verschlusswinkel
Lock counterpart
Serrure
400 mm 600 mm 800 mm 1000 mm 1200 mm
Anzahl
Qty.
Quan-
tité
Position
Anzahl
Qty.
Quan-
tité
Position
Best-Nr.
Model
No.
Réfé-
rence
Best-Nr.
Model
No.
Réfé-
rence
Best-Nr.
Model
No.
Réfé-
rence
Best-Nr.
Model
No.
Réfé-
rence
Best-Nr.
Model
No.
Réfé-
rence
A B C D E F G H
150
–
9682.141 9682.161 9682.181 – – 2 50 - - 50 1 100 - - -
200
–
9682.142 9682.162 9682.182 – – 2 50 - - 50 1 125 - - -
300
–
9682.143 9682.163 9682.183 – – 2 50 - - 50 1 175 - - -
400 – 9682.144 9682.164 9682.184 9682.104 9682.124 2 50 - - 50 2 100 - - 100
600 – 9682.146 9682.166 9682.186 9682.106 9682.126 2 50 - - 50 2 100 - - 100
600 x – 9682.167 9682.187 – – 2 50 - - 50 2 100 - - 100
800 – 9682.148 9682.168 9682.188 9682.108 9682.128 2 50 - - 50 2 100 - - 100
800 x – 9682.169 – – – 2 50 - - 50 2 100 - - 100
1000 – 9682.140 9682.160 9682.180 – – 3 50 475 - 50 3 100 525 - 100
1200 – 9682.152 9682.172 9682.192 – – 3 50 575 - 50 3 100 625 - 100
1400 – 9682.154 9682.174 9682.194 – – 3 50 675 - 50 3 100 725 - 100
1600 – 9682.156 9682.176 9682.196 – – 4 50 550 1075 50 4 100 575 1075 100
1800 – 9682.158 9682.178 9682.198 – – 4 50 625 1200 50 4 100 650 1200 100
2000 – 9682.150 9682.170 9682.190 – – 4 50 675 1350 50 4 100 725 1325 100
