Rittal VX25 SV - 4.17 Removing;Installing Rear Panel; 4.18 Removing Roof Plate

37Anreih-Schranksystem VX25 SV / Enclosure baying system VX25 SV / Armoires juxtaposables VX25 SV
4.18 Dachblech demontieren
4.18 Removing the roof plate
4.18 Démontage du toit
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation

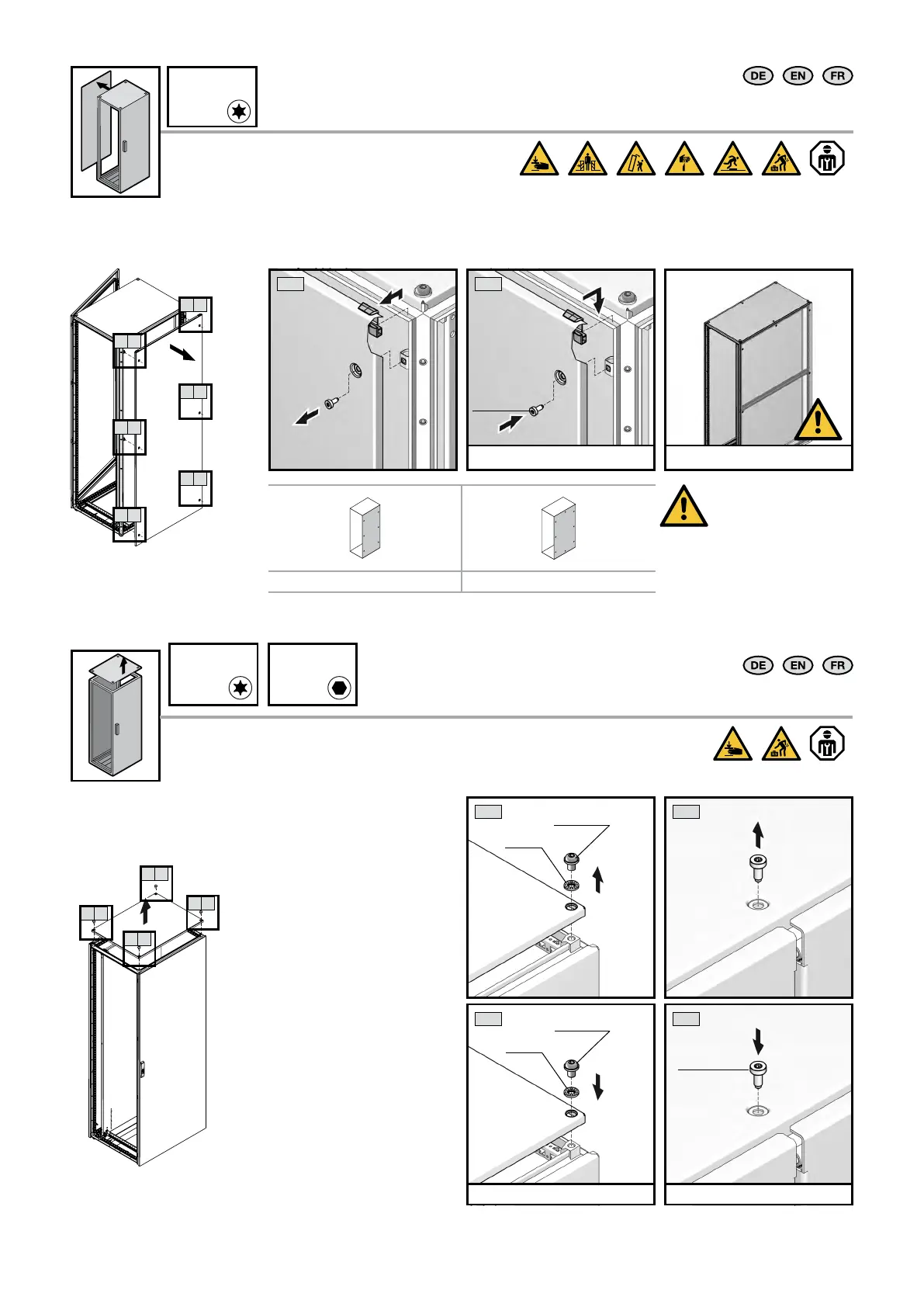

4.17 Rückwand demontieren und montieren
4.17 Removing and installing the rear panel
4.17 Démontage et montage du panneau arrière
1
TX30
400/600/800 (6 x) 1000/1200 (8 x)
1 2
1 2
1 2
1 2
1
2
1 2
2
M6 x 16
M = 9 Nm / 79 in-lbs B/W/L ≥ 1000 mm
Chassis bei Schrank-
breiten ≥ 1000 mm
relevant für UL
Chassis for enclosure
widths ≥ 1000 mm
relevant for UL
Rails de montage
armoire largeur
≥ 1000 mm important
pour UL
1.2
1)
2.2
1)
M = 9 Nm / 80 in-lbs
M6 x 16
1)
Zusätzlich bei Breite 1000/1200 / Additionally for width 1000/1200 /
En complément pour une largeur 1000/1200
1 2
1 2
1 2
1 2
TX30 SW8
1.1
M12 x 20
Ø 9,5
2.1
M = 20 + 5 Nm / 177 + 44 in-lbs
M12 x 20
Ø 9,5
