Rittal VX25 SV - 4.14 Disassembling Mini-Comfort Handle

34 Anreih-Schranksystem VX25 SV / Enclosure baying system VX25 SV / Armoires juxtaposables VX25 SV
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
4.14 Mini-Komfortgri an Teiltüren de-/montieren

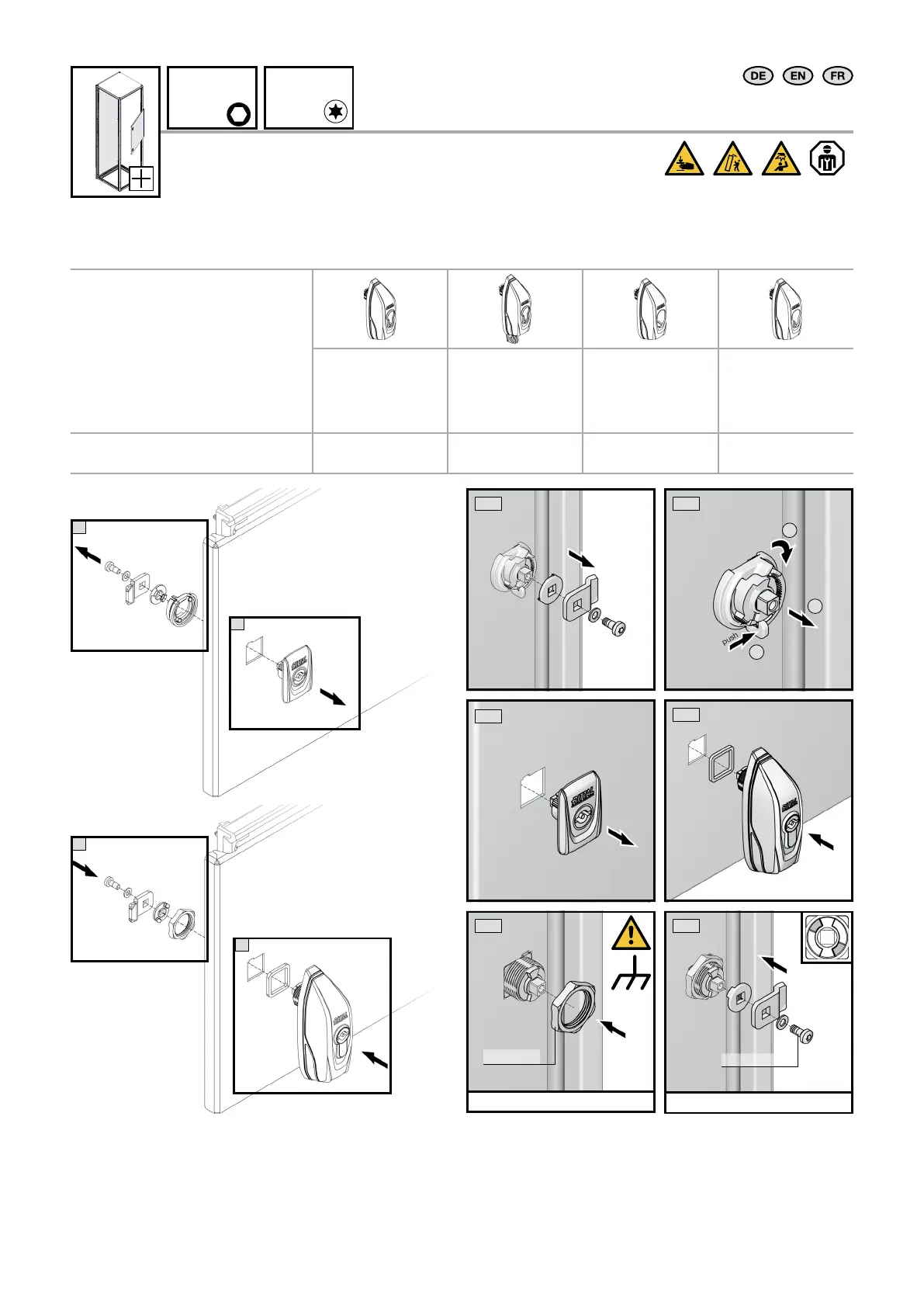

4.14 Disassembling/assembling the mini-comfort handle on partial doors
4.14 Démontage / montage de la mini-poignée sur portes partielles
3
4
1.1
2
1.2
3
1)
4.2
M = 2,5 Nm / 22 in-lbs
M5 x 12
1
2
3
1
2
4.1
M = 20 Nm / 177 in-lbs
M24 x 1.5
TX25SW30
Für Profilhalb zylinder/
Vorreibereinsatz
For profile half-cylinder/
cam lock
Pour serrure
semi-cylindrique /
serrure à came
Für Vorhängeschloss
For padlock
Pour cadenas
Vorbereitet für
Verschluss-System ASSA
Prepared for
ASSA lock system
Pour système de
fermeture ASSA
Vorbereitet für
Verschluss-System KESO
Prepared for
KESO lock system
Pour système de
fermeture KESO
Best.-Nr.
Model No.
Référence
2537.100 2537.300 2537.400 2537.500
1)
Einbau ab Teiltürhöhe ≥ 200 mm /
Installation from partial door height ≥ 200 mm /
Montage à partir d'une hauteur de porte partielle ≥ 200 mm
