7. Lebensphasen

7.2.2 Anschlussbelegung der RKMultiControl duo

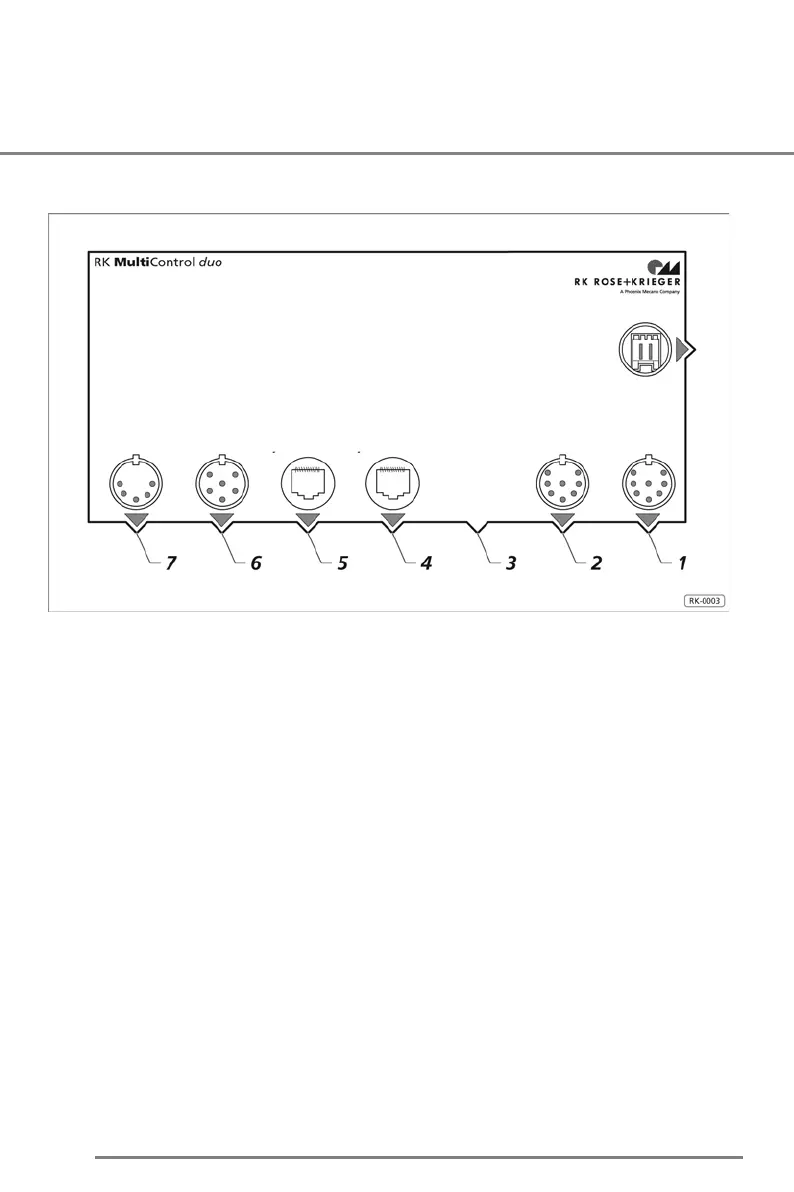

1 Anschlussbuchse für den ersten Antrieb

2 Anschlussbuchse für den zweiten Antrieb

3 nicht belegt

4 Anschlussbuchse für Verbindungskabel oder Abschlussstecker

5 Anschlussbuchse für Verbindungskabel oder Abschlussstecker

6 Anschlussbuchse für einen seriellen Handschalter (6-poliger DIN-Stecker nach DIN 45322)

(6-Tasten-Handschalter oder Basisstation des 8-Tasten-Funkhandschalters)

7 Anschlussbuchse für einen parallelen Handschalter (5-poliger DIN-Stecker nach DIN 41524)

(2-Tasten-Handschalter)

paralleler

Handschalter

serieller Hand-

schalter

Synchro-

Schnittstelle

Synchro-

Schnittstelle

Antrieb 2 Antrieb 1

Akkubuchse

(optional)
