7. Lebensphasen
33
DeutschEnglishFrancaisEspanolItaliano
7.9 Liste der geeigneten Antriebe
In der unten stehenden Tabelle ist eine Liste der Antriebe aufgeführt, die an die Steuerung ange-
schlossen werden können.
7.9.1 Wie erkenne ich den eingestellten Antrieb?
Werkseitig ist die Steuerung auf einen bestimmten Antriebs-
typ eingestellt.

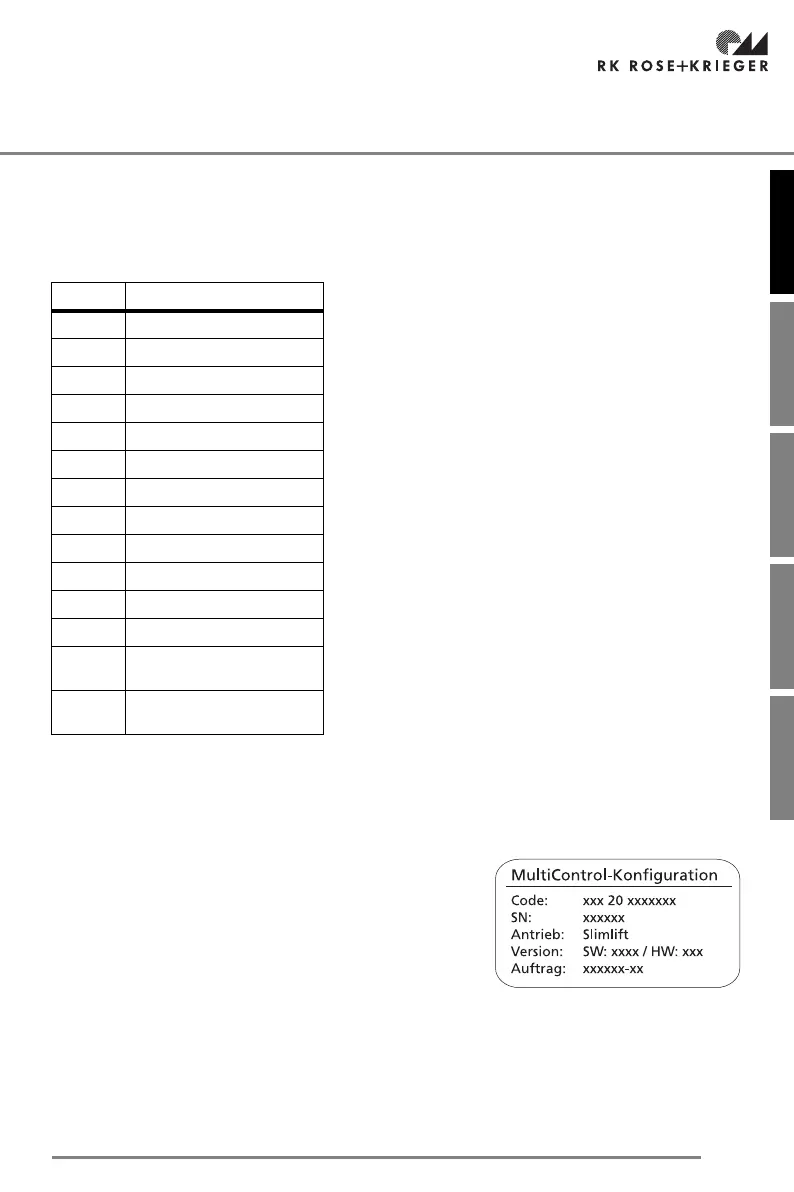

Der Antriebstyp ist auf dem Datenträger (siehe Bild) einge-
tragen. Der Datenträger ist auf jeder Steuerung aufgeklebt.
In diesem Beispiel ist die Steuerung auf den Antrieb
„Slimlift“ (Code: 20) eingetragen.
Zusätzlich erscheint bei Handschaltern mit Display kurz der
in der Steuerung eingestellte Antrieb (z. B. „-20-“), wenn
Sie die Steuerung an das Stromnetz anschließen.
7.9.2 Wie erkenne ich die Softwareversion?
Das Konfigurationsschild zeigt neben dem Antriebstyp auch
die Softwareversion (SW) und die Hardwareversion (HW).
Zusätzlich erscheint bei Handschaltern mit Display kurz der
in der Steuerung programmierte Softwarestand (z. B. 2.17),
wenn Sie die Steuerung an das Stromnetz anschließen.
Anzeige Antrieb
01 ohne Funktion
10 Multilift
20 Slimlift
30 LZ 60
35 Antriebseinheit LZ
40 Powerlift
41 Powerlift med.
42 Powerlift Spindel
43 Powerlift teleskopierend
60 AlphaColone (qkt...)
61 AlphaColone (qlt...)
81 Lambda Colone
91
Sonderapplikationen
(kundenspezifisch)
99
Sonderapplikationen
(kundenspezifisch)
