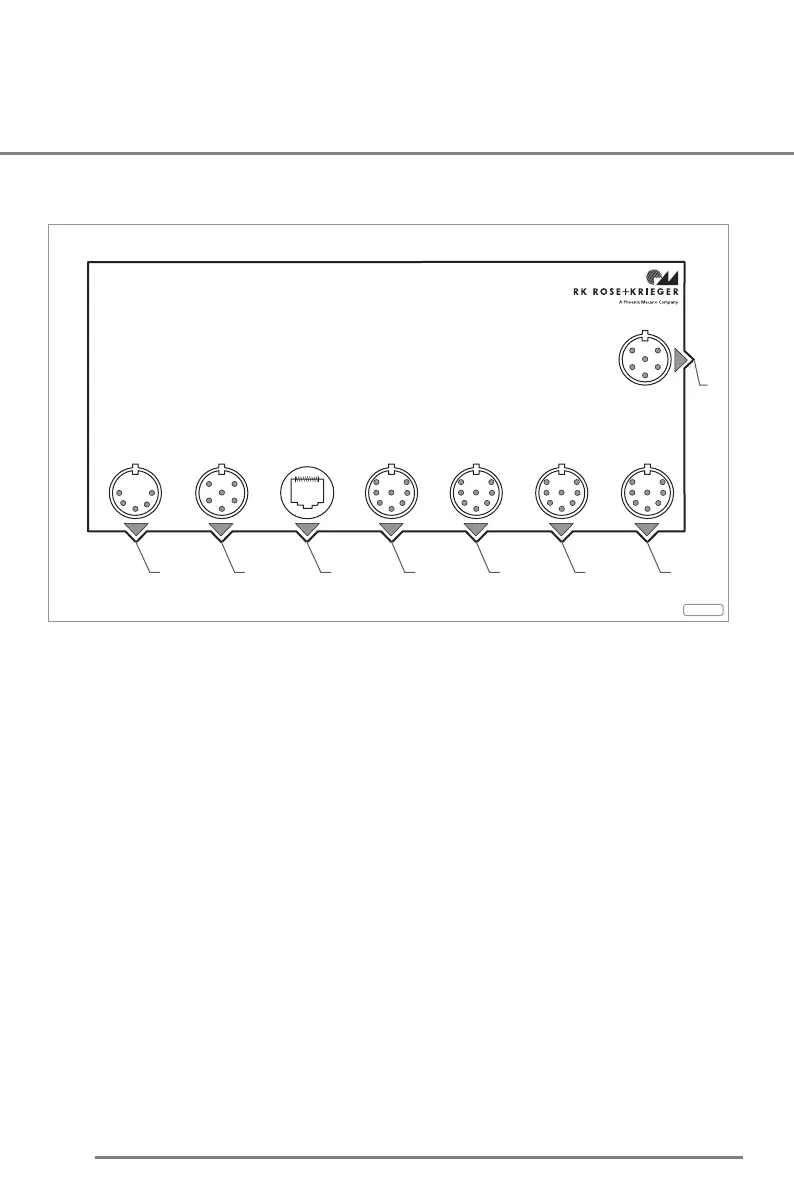

7.2.3 Assegnazione allacciamenti di RKMultiControl quadro:
1 Boccola di raccordo per il primo azionamento
2 Boccola di raccordo per il secondo azionamento
3 Boccola di raccordo per il terzo azionamento
4 Boccola di raccordo per il quarto azionamento
5 Boccola di raccordo per il cavo di collegamento
6 Boccola di raccordo per un interruttore manuale seriale (spina DIN a 6 poli conforme a DIN 45322)
(interruttore manuale a 6 tasti oppure stazione base dell’interruttore radio manuale a 8 tasti)
7 Boccola di raccordo per un interruttore manuale parallelo (spina DIN a 5 poli conforme a DIN 41524)
(interruttore manuale a 2 tasti)
8 Boccola di raccordo per una funzione speciale (spina DIN a 6 poli conforme a DIN 45322)
RK-0096
RK
Multi
Control quadro
1 5 6 7 2 3 4
8
interruttore
manuale
parallelo
interruttore
manuale seriale
interfaccia
sincrona
aziona-
mento 2
aziona-
mento 1
funzione speciale
aziona-
mento 3
aziona-
mento 4
