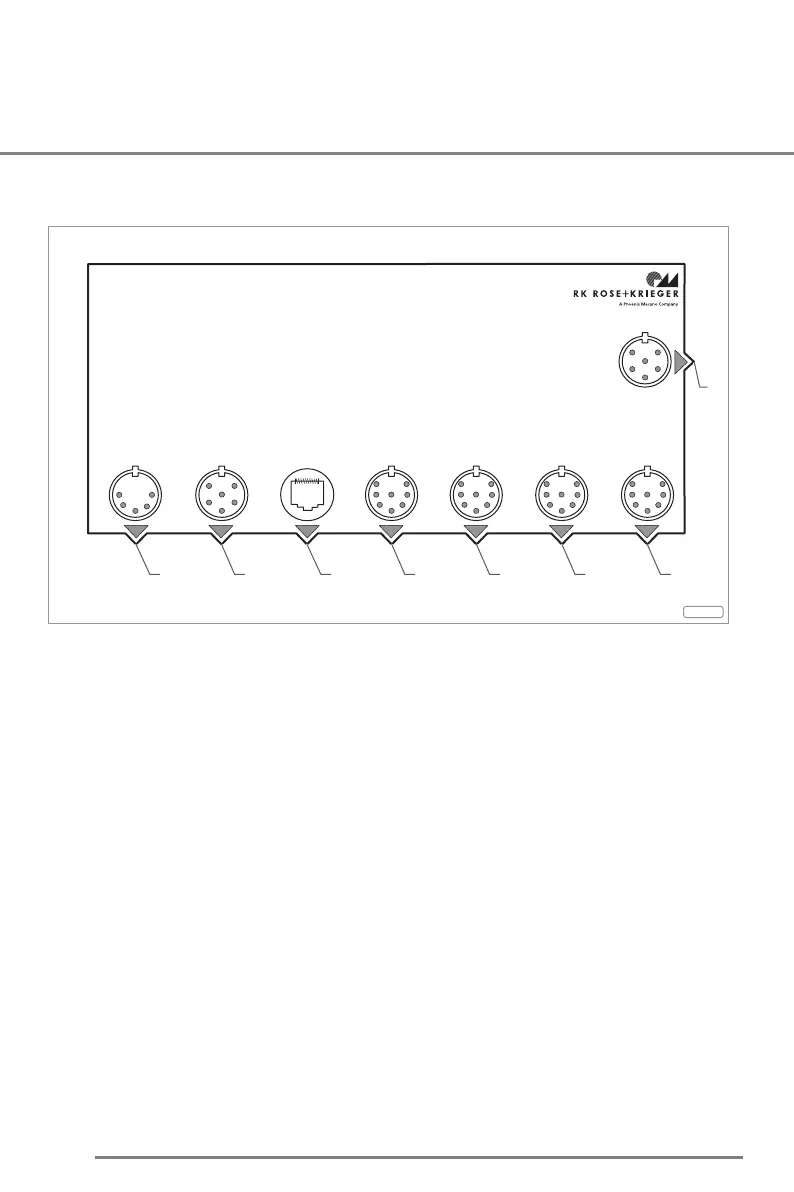

7.2.3 Raccordement électrique du RKMultiControl quadro
1 Prise de raccordement pour le premier entraînement
2 Prise de raccordement pour le deuxième entraînement
3 Prise de raccordement pour le troisième entraînement
4 Prise de raccordement pour le quatrième entraînement
5 Prise de raccordement pour câble de liaison
6 Prise de raccordement pour un commutateur manuel série (fiche DIN 6 broches selon DIN 45322)
(commutateur manuel à 6 touches ou station de base de l’interrupteur manuel radio à 8 touches)
7 Prise de raccordement pour un commutateur manuel parallèle (fiche DIN 5 broches selon DIN 41524)
(commutateur manuel à 2 touches)
8 Prise de raccordement pour une fonction spéciale (fiche DIN 6 broches selon DIN 45322)
RK-0096
RK Multi Control quadro
1 5 6 7 2 3 4
8
Fonction spéciale
Commutateur
parallèle
Commutateur
série
Interface
Synchro
Entraîne-
ment 2
Entraîne-
ment 1
Entraîne-
ment 4
Entraîne-
ment 3
