Localização da unidade in-
terior
1. Não coloque objectos perto da saída de
ar, a fim de que este possa chegar a
toda a sala.
2. Certifique-se de instalar a unidade inte-
rior de um forma firme e em posição
horizontal.
3. Seleccione um lugar que possa aguen-
tar um peso de 4 vezes o corresponden-
te à unidade, a fim de reduzir o nível
sonoro ocasionado pelas vibrações.
4. Seleccione um lugar onde seja fácil co-
locar o desaguamento e o mais perto
que for possível da unidade exterior.
5. Certifique-se de que exista suficiente
espaço livre para poder realizar qual-
quer actividade de manutenção.
6. Assegure-se de que o sistema de sus-
pensão possa aguentar um peso de 4
vezes o correspondente à unidade, a fim
de evitar a saturação (compressão per-
manente).
Nota:
1. Mantenha uma distância prudencial com
a cozinha.
2. Não deve ser instalada em lavandarias.
Abertura do tecto e parafusos
de suspensão (M10) (Fig. 3)
Instalação da unidade interior
(Figs. 4 e 4 bis)
1. Coloque a unidade interior.
- Fixe o suporte aos parafusos de fixa-
ção. Assegure-se de que eles se encon-
tram bem fixados e utilize porcas e ani-
lhas tanto na parte superior como na
inferior do suporte. A placa de fixação
ou fixadores (1) evitará o desprendimen-
to das anilhas.
- Utilize o escantilhão (2) a fim de saber
as dimensões da abertura do tecto.
- Tanto o centro da abertura do tecto
como o centro da máquina encontram-
se indicados no escantilhão fornecido
junto com o equipamento.
- Fixe o escantilhão à unidade interior por
meio dos parafusos (3) x 3.
2. Coloque a unidade na sua correcta po-
sição para efectuar a instalação.
3. Verifique que a unidade se encontre
colocada horizontalmente (por meio de
um nível).
- A unidade interior encontra-se equipa-
da com uma bomba e com uma bóia em
cada um dos quatro cantos. Verifique a
sua correcta colocação por meio de um
nível ou do tubo de vinilo. (Se a unidade
for colocada face ao fluxo de água
condensada, a bóia não actuará correc-
tamente e poder-se-ia causar um der-
ramamento de água).
4. Retire o fixador das anilhas (1) e enros-
que a porca superior.
5. Retire o escantilhão de instalação (2).
Atenção: Aparafuse as porcas a fim de
evitar uma possível queda da unidade.
Ligações frigoríficas (Fig. 5)
- Quando ligar e desligar as tubagens de
refrigeração, certifique-se de utilizar as
duas chaves ao mesmo tempo, tal como
se mostra nos desenhos seguintes.
- Consulte a tabela 1 a fim de determinar a
força correcta a aplicar para apertar as
porcas. (Se se apertarem excessivamen-
te, poder-se-iam provocar fugas de gás).
- Quando ligar as tubagens, cubra tanto o
lado interior como o lado exterior do tubo
com óleo de máquinas de refrigeração e
aperte-as inicialmente à mão 3 ou 4 vol-
tas.
- Revise a ligação das tubagens para evi-
tar fugas de gás e, depois, isole-a da for-
ma que se mostra a seguir.
- Utilize massa vedante (11) a fim de isolar
a ligação do isolamento (8).
- Nas instalações onde se supere a distân-
cia de 10 metros, têm de ser acrescenta-
das 30 gr por cada metro de mais do dito

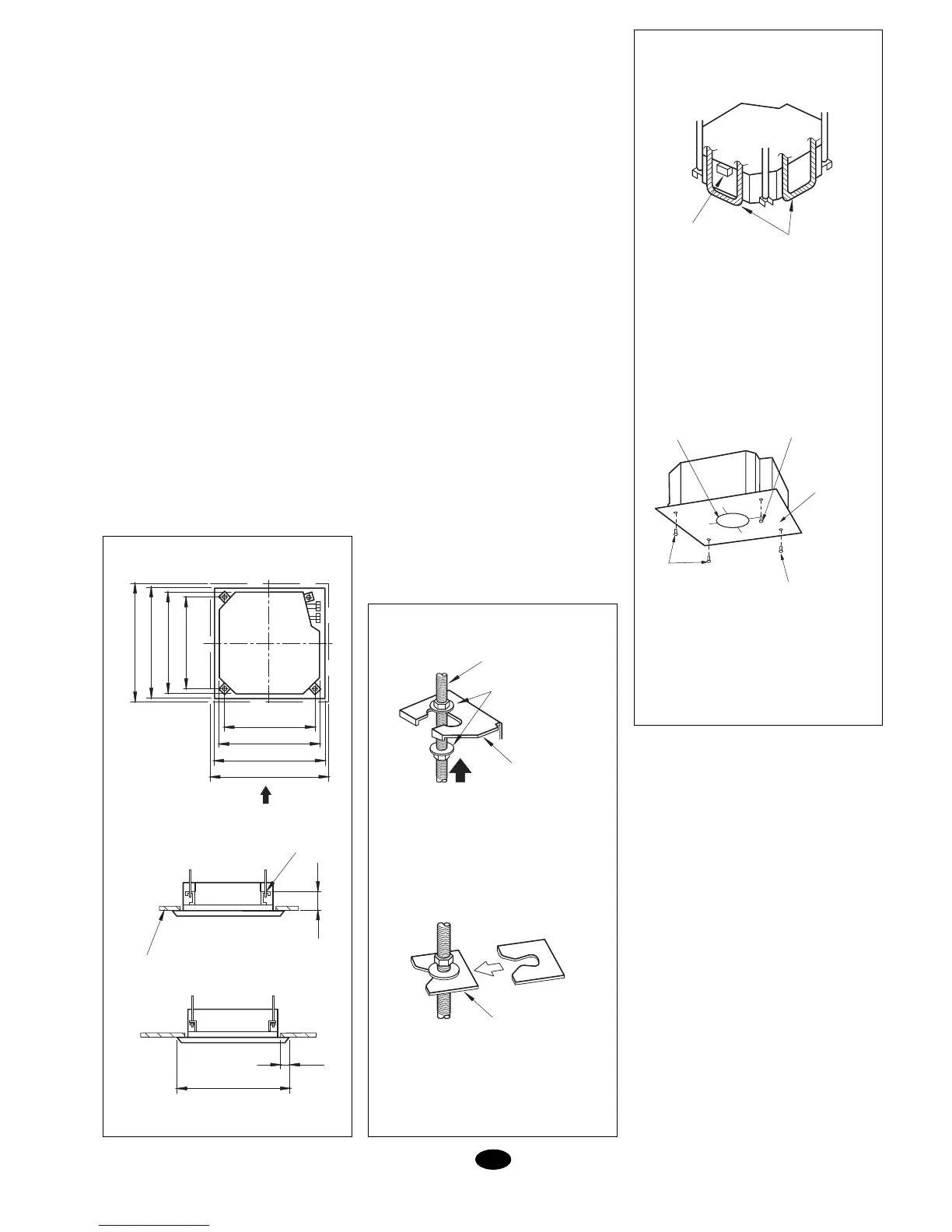

TUBO DE
VINILO
NÍVEL DE
ÁGUA
PARAFUSOS (3)
CENTRO DA
ABERTURA
DO TECTO
ESCANTILHÃO DE
INSTALAÇÃO (2)
PARAFUSOS (3)
FIXE OS PARAFUSOS
NOS CANTOS DO
SISTEMA DE DRENAGEM
780 FIXAÇÃO
840 UNIDADE INTERIOR
890 ABERTURA DO TECTO
950 PAINEL FRONTAL
780 FIXAÇÃO
840 UNIDADE INTERIOR
890 ABERTURA DO TECTO
950 PAINEL FRONTAL
A
160
VISTO DESDE “A”
FIXAÇÃO
TECTO
SUPORTE DE
FIXAÇÃO
APERTAR CON
DUPLA PORCA
ANILHA (FORNECIDA)
CAVILHA M10
FIXADOR DE
ANILHA (1)
INSERIR
950
> 20
