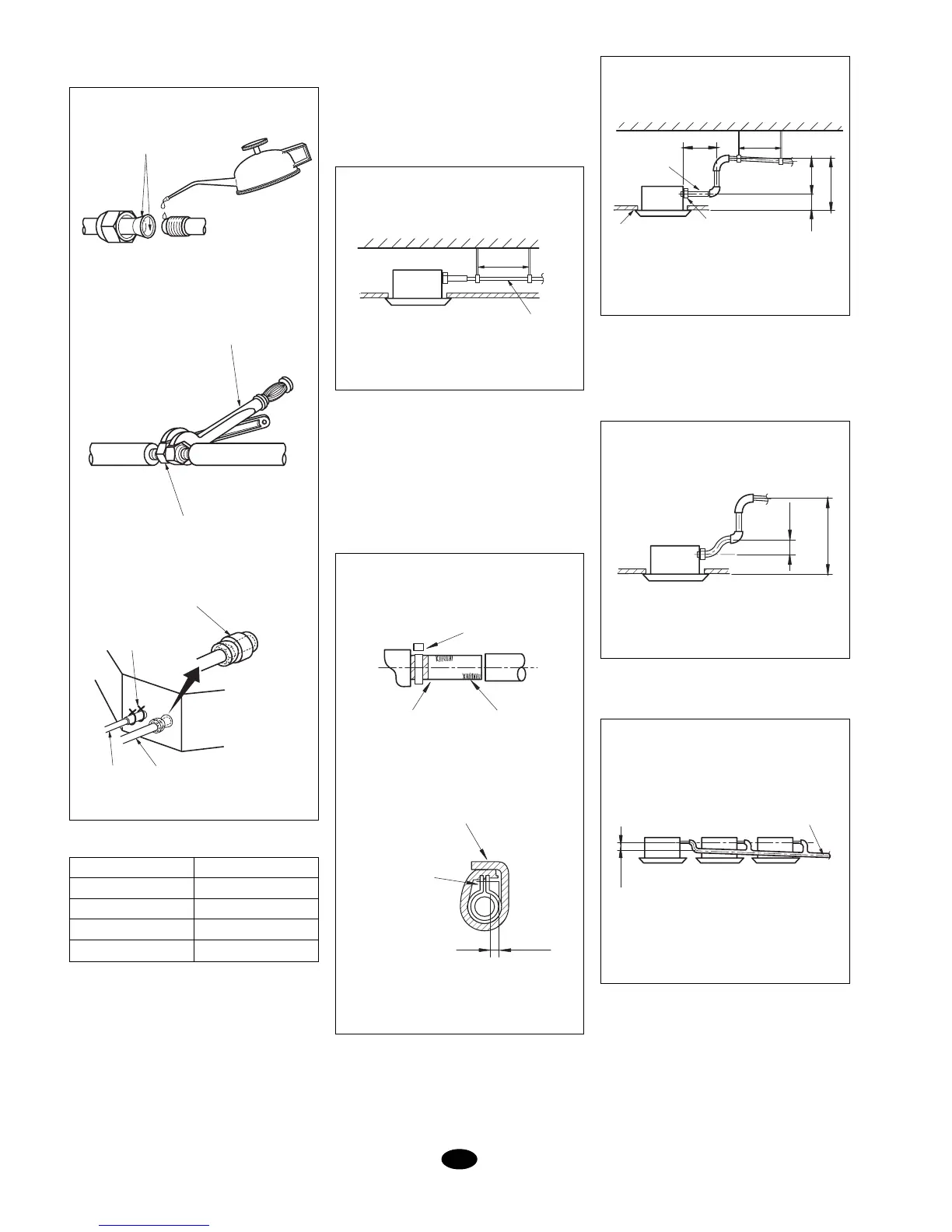

Roca DFK-75 AG - Page 32

32
P
Fig. 5
Diâmetro
3/8"
1/2"
5/8"
3/4"
Força
30 a 40 N. m
45 a 50 N. m
60 a 65 N. m
70 a 75 N. m
Fig. 8
Fig. 7
Fig. 6
Fig. 9
Fig. 9 bis
comprimento de 10 m, tendo em linha de
conta que não se pode ultrapassar de 25
metros, distância máxima permitida.
Tabela 1
Mangueira de desaguamento
(Figs. 6 e 7)
1. Instalação da mangueira de desagua-
mento.
- O diâmetro da mangueira de desagua-
mento tem de ser superior ou igual ao
diâmetro do tubo de saída (tubo de vinilo
de 25 mm de diâmetro exterior).
- Mantenha a mangueira com uma leve
inclinação de, no mínimo, 1% a fim de
poder evitar a formação de bolsas de ar
no interior.
- Se a mangueira não tiver a suficiente
inclinação, haverá que acrescentar uma
pequena elevação.
- A fim de evitar que a mangueira possa
desprender-se, coloque as fixações a,
no mínimo, 1-1,5 m entre si.
- Utilize a mangueira (1) e a abraçadeira
(2). Insira a mangueira mais acima da
zona cinzenta. Enrosque a abraçadeira
até que a cabeça saia, aproximadamen-
te, 4 mm.
- Utilize o material isolante de maior ta-
manho para cobrir o sistema de desa-
guamento.
- Isole o desaguamento dentro da sala.
Precauções para a elevação da
mangueira (Fig. 8)
- Instale a elevação a uma altura inferior
de 280 mm.
- Instale a elevação a, no máximo, 300 m
da unidade e com o ângulo correcto.
Atenção: (Figs. 9 e 9 bis)
- A inclinação da mangueira fornecida po-
deria ser de 75 mm ou inferior, sem que
este tenha de realizar força adicional al-
guma.
- Siga o conselho seguinte para instalar um
sistema múltiplo.
2. Depois de finalizar a instalação, verifi-
que que a água flua correctamente.
- Acrescente, aproximadamente, 600 cm3
de água ao sistema de desaguamento
através do orifício de inspecção. Verta
a água lentamente e verifique o fluxo.
- Quando terminar a instalação eléctrica,
verifique o fluxo do desaguamento no
modo frio.
CUBRA COM ÓLEO DE
REFRIGERAÇÃO
CHAVE FIXA
PORCA
MASSA
VEDANTE (11)
ISOLAMENTO (8)
ABRAÇADEIRA (4) x 4
GÁSLÍQUIDO
DESNÍVEL DE 1%
1 a 1,5 m
FITA CINZENTA MANGUEIRA (1)
ABRAÇADEIRA (2)
< 4 mm
ABRAÇADEIRA (2)
MASSA VEDANTE (10)
JUNTA
1 a 1,5 m
TECTO
SAÍDA DE
DESAGUAMENTO
< 300 mm
< 280 mm
< 500 mm
< 200 mm
ELEVAÇÃO DO
DESAGUAMENTO
< 500 mm
< 75 mm
< 100 mm
SISTEMA MÚLTIPLO
CONVERGENTE DO TIPO T
