40
I

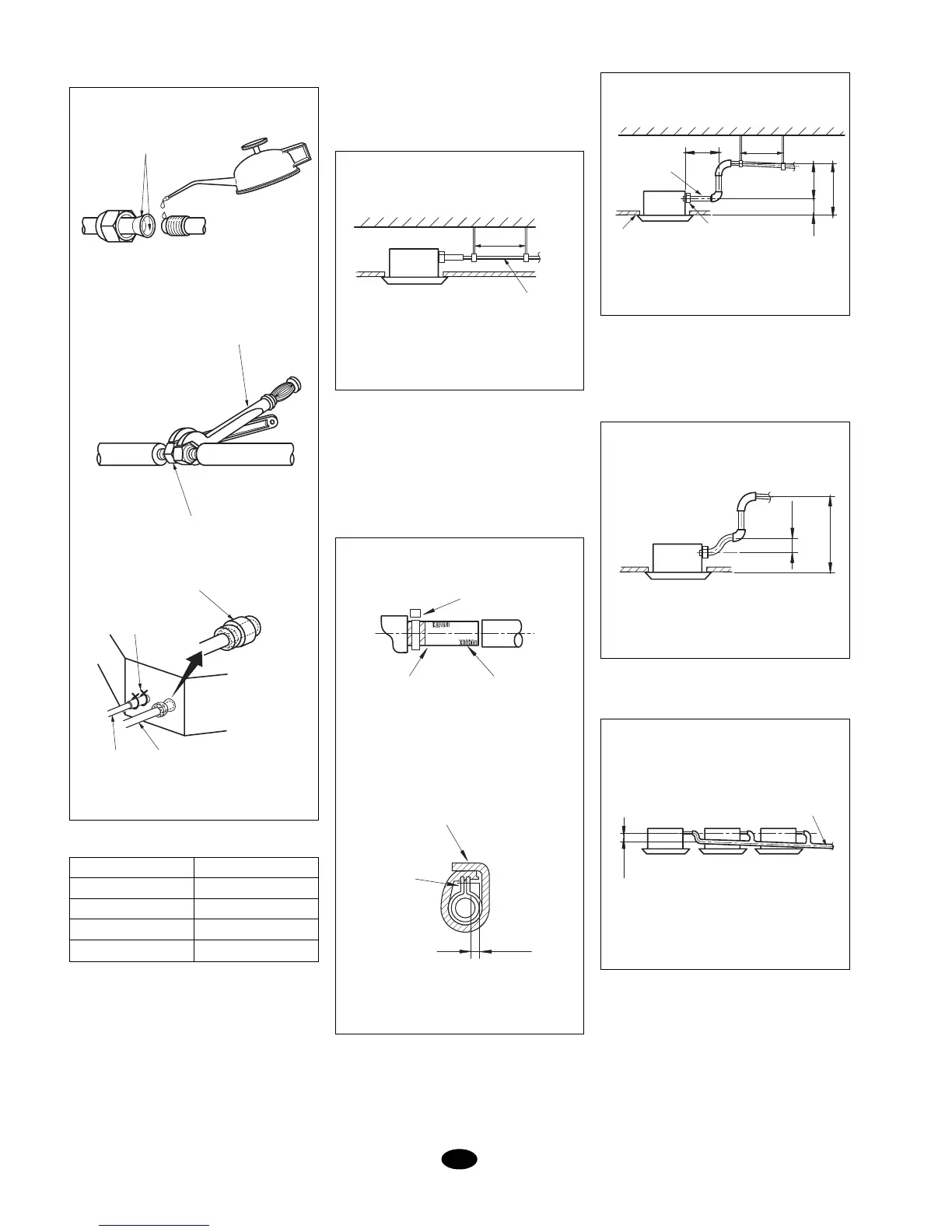

Fig. 5
Diametro
3/8"
1/2"
5/8"
3/4"
Forza
Da 30 a 40 N. m
Da 45 a 50 N. m
Da 60 a 65 N. m
Da 70 a 75 N. m
Fig. 8
Fig. 7
Fig. 6
Fig. 9
Fig. 9 bis
sente che in nessun caso si può supera-
re la distanza massima permessa di 25
metri.
Tavola 1
Tubo di scarico condensa
(Figg. 6 e 7)
1. Installazione del tubo di scarico conden-
sa.
- Il diametro del tubo di scarico conden-
sa deve essere superiore o uguale al
diametro del tubo d’uscita (tubo di vinile
di 25 mm di diametro esterno).
- Mantenere il tubo leggermente inclina-
to (almeno l’1%) per evitare la forma-
zione di bolle d’aria all’interno.
- Se il tubo non ha la sufficiente inclina-
zione, aggiungere un elemento di solle-
vamento.
- Per evitare che il tubo si stacchi, collo-
care gli elementi di fissaggio ad almeno
1 - 1,5 m tra di essi.
- Utilizzare il tubo (1) e la fascetta (2). In-
serirla al disopra della zona grigia. Avvi-
tare la fascetta finché la testa fuoriesca
di circa 4 mm.
- Utilizzare l’isolante di maggiore spesso-
re per coprire il sistema di scarico.
- Isolare lo scarico nel suo percorso al-
l’interno della stanza.
Precauzioni per il sollevamen-
to del tubo (Fig. 8)
- Nell’effettuare il sollevamento non supe-
rare un’altezza di 280 mm.
- Installare il sollevamento a non oltre
300 mm dall’unità e con la giusta
angolazione.
Attenzione (Figg. 9 e 9 bis)
- L’inclinazione del tubo potrebbe essere
persino spostata di 75 mm verso l’alto,
senza che si debba effettuare nessuna
forza addizionale.
- Per installare un sistema multiplo, segui-
re il consiglio che segue.
2. Una volta ultimata l’installazione, con-
trollare che l’acqua scorra correttamen-
te.
- Aggiungere circa 600 cm
3
d’acqua al
sistema di scarico attraverso il foro
d’ispezione. Versare l’acqua lentamen-
te e controllarne il flusso.
- Una volta terminata l’installazione elet-
trica, controllare il flusso di scarico in
modo raffreddamento.
COSPARGERE DI OLIO
FRIGORIFERO
CHIAVE FISSA
DADO
MASTICE
SIGILLANTE (11)
ISOLANTE (8)
FASCETTA (4) x 4
GASLIQUIDO
DISLIVELLO 1%
1 a 1,5 m
NASTRO
GRIGIO
FASCETTA (1)
FASCETTA (2)
< 4 mm
FASCETTA (2)
SIGILLANTE (10)
