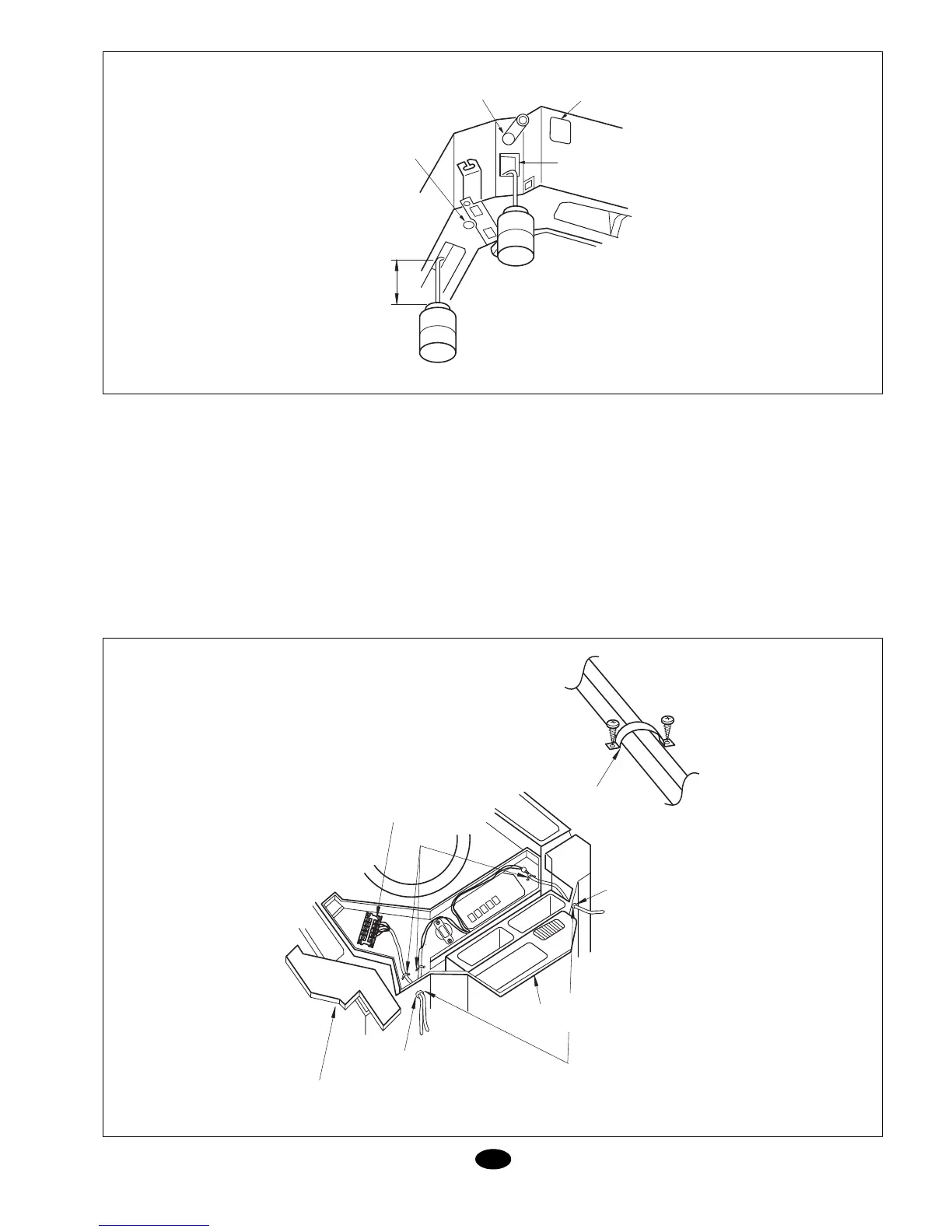

Metodo di aggiunta dell’acqua (Fig. 10)
I
Fig. 10
Fig. 11
Cablaggio elettrico
Attenzione: prima di accedere ai terminali,
scollegare la fonte d’alimentazione.
- Tutti gli accessori e i materiali forniti con
l’unità soddisfano la normativa vigente.
- Per il cablaggio elettrico, vedere lo sche-
ma elettrico contenuto all’interno dell’uni-
tà.
- Il cablaggio elettrico deve essere effettua-
to da tecnici specializzati.
- Si deve installare un interruttore differen-
ziale in grado di scollegare tutto il siste-
ma.
- L’impianto deve essere dotato di messa
a terra.
- Il cablaggio elettrico deve soddisfare la
normativa vigente.
- L’interruttore installato non deve supera-
re i 30 mA.
- In caso di danno al cavo d’alimentazione,
farlo sostituire da un tecnico specializza-
to con uno originale.
Collegamenti dell’unità e della logica di
controllo (Fig. 11)
- Togliere il coperchio 1, inserire i cavi at-
traverso la gomma di protezione 1 e col-
legarli come indicato nello schema elet-
trico presente all’interno dell’unità. Fissarli
con la fascetta.
- Togliere il coperchio 2, inserire i cavi at-
traverso la gomma di protezione 2 e col-
legarli alla logica di controllo.
- Coprire i cavi con isolante.
- Una volta realizzato il cablaggio, fissarlo
con le fascette e collocare i coperchi 1 e 2.
- Per unità a pompa di calore, collegare
correttamente i 5 morsetti.
- Per i unità solo freddo, collegare corretta-
mente i 3 morsetti.
TUBO DI SCARICO
CONDENSA
USCITA DI SERVIZIO
DELLO SCARICO
AGGIUNTA D'ACQUA
ATTRAVERSO IL FORO
D'ISPEZIONE
100 mm
FORO
D'ISPEZIONE
COPERCHIO DI
SERVIZIO
GOMMA DI
PROTEZIONE 2
GOMMA DI
PROTEZIONE 1
COPERCHIO DELLA LOGICA DI CONTROLLO 1
SIGILLARE QUI PER EVITARE FUGHE
MORSETTI DI COLLEGAMENTO
3 - PER POMPA DI CALORE
5 - PER UNITÀ SOLO FREDDO
COPERCHIO DELLA LOGICA
DI CONTROLLO 2
FASCETTA
