Accertarsi di collegare i poli
giusti in entrambe le unità (Fig.
12)

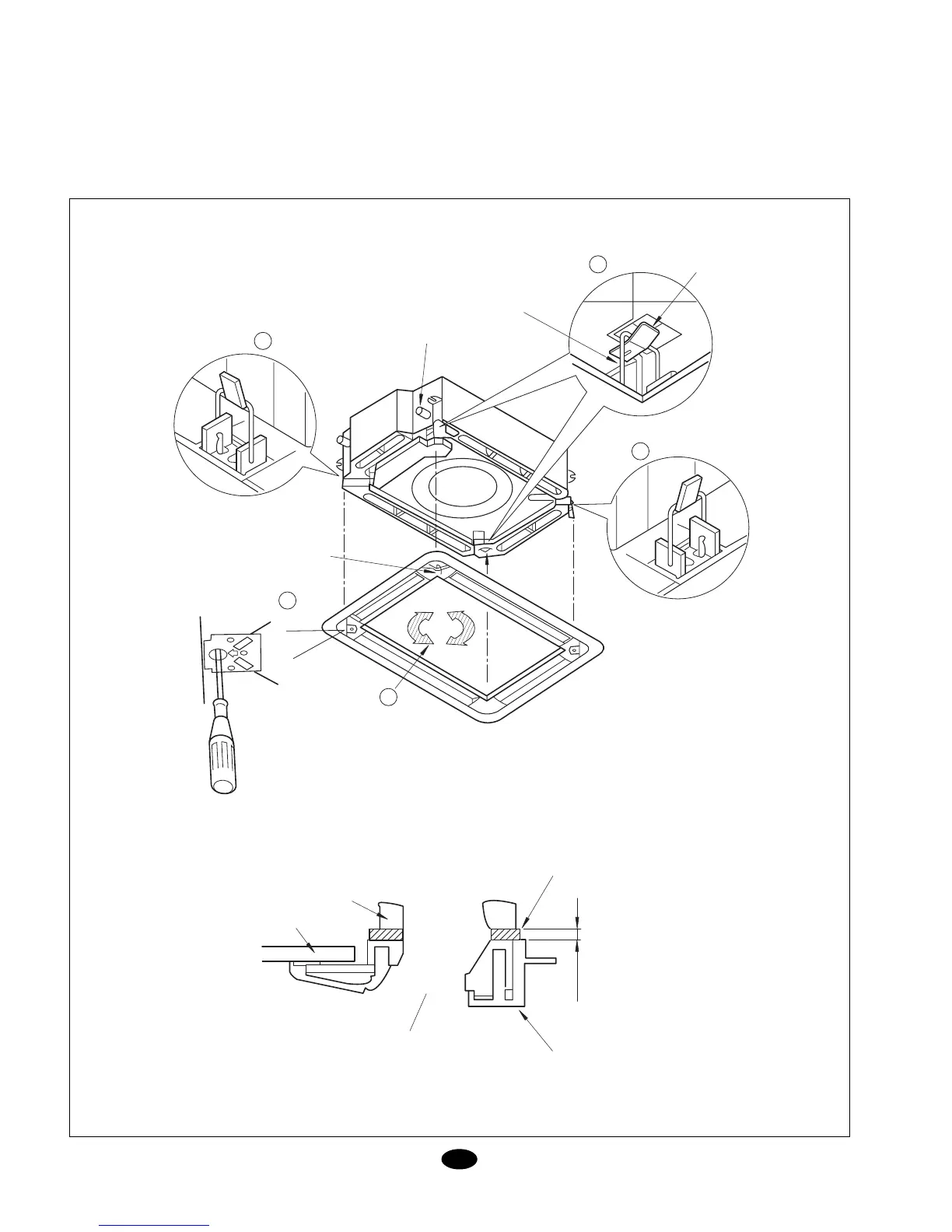

Installazione del pannello.
1. Collocare il pannello nell’unità interna,
situando l’angolo del motore delle lame
nell’angolo dei tubi dell’unità interna.
2. Installazione del pannello ornamentale:
(1) Appendere temporaneamente la staffa
che si trova sul lato opposto a quello del
motore delle lame del pannello orna-
mentale, all’apposito supporto (2 posi-
zioni).
(2) Appendere temporaneamente anche le
due staffe restanti. Aver cura ed evitare
che il cavo del motore delle lame si ag-
ganci con il materiale sigillante.
(3) Avvitare le 4 viti a testa esagonale del-
la parte destra sotto le staffe (il pannel-
lo s’innalzerà di circa 15 mm).
(4) Regolare il pannello ruotandolo nel sen-
so descritto dalla figura, al fine di tappa-
re completamente l’apertura realizzata
nel soffitto.
(5) Serrare le viti finché la distanza tra l’unita
interna e il pannello si riduca a circa 5-8
mm.
SUPPORTO
STAFFA
1
3
4
MOTORE DELLE LAME
TUBO
2
2
5 ~ 8 mm
PANNELLO FRONTALE
USCITA D'ARIA
UNITÀ INTERNA
SOFFITTO
MATERIALE ISOLANTE
