Attenzione

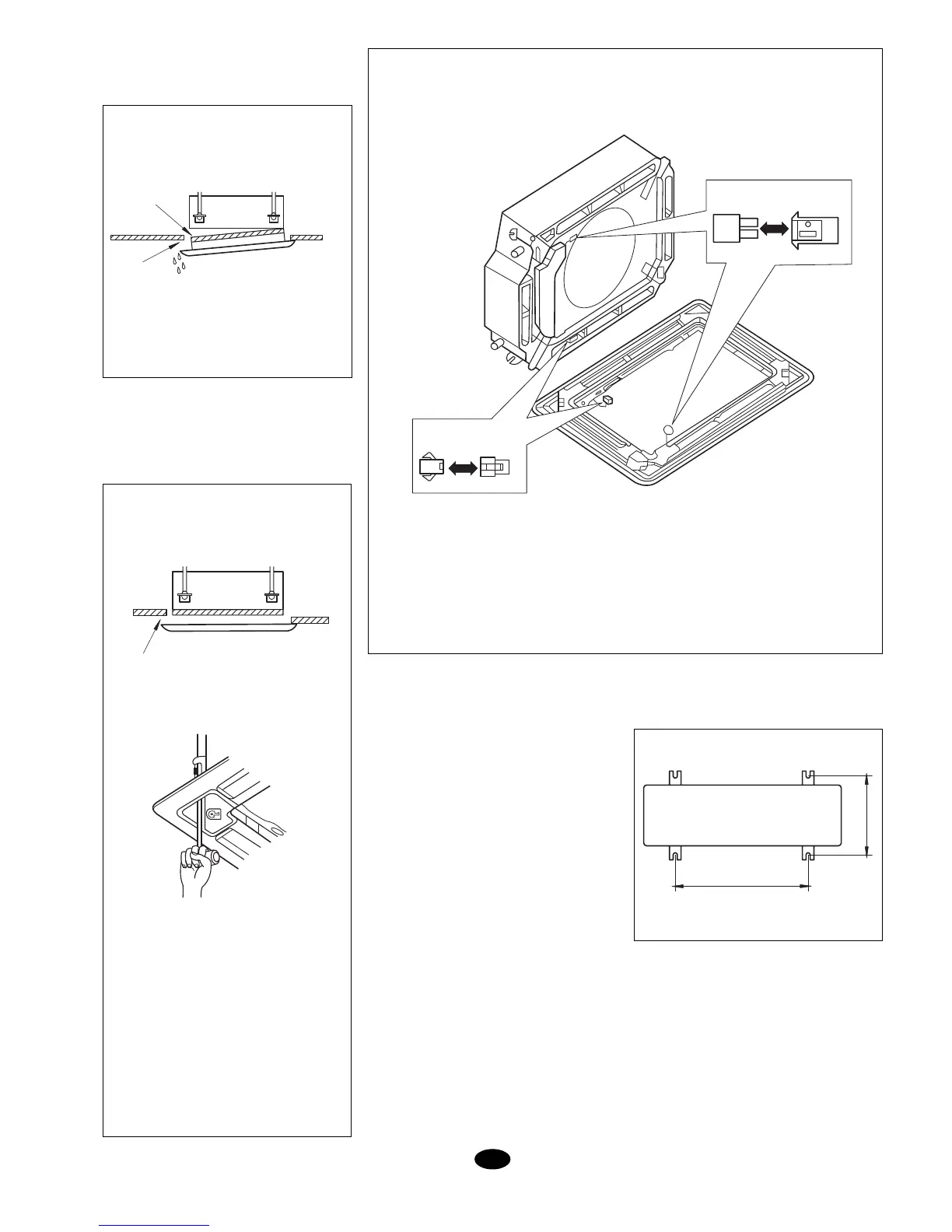

1. Avvitare le viti in modo incorretto può
causare problemi come quelli illustrati
nella figura 13.
2. Se, dopo aver serrato le viti, rimane qual-
che spazio vuoto tra il soffitto e il pan-
nello frontale, regolare di nuovo l’altez-
za dell’unità interna come illustrato nel-
la figura 14.
Regolare l’altezza dell’unità interna attraverso le aper-
ture presenti negli angoli del pannello frontale sino a
livellarla perfettamente. Ciò non influenzerà in assolu-
to i collegamenti.
* Dopo aver fissato l’unità, accertarsi che non sia
rimasto nessuno spazio tra l’unità e il soffitto.
3. Collegamento del pannello frontale
(6) Unire i 2 connettori del pannello frontale con quelli dell’unità.
Scegliere un’ubicazione per
l’unità esterna
- Selezionare un luogo che soddisfi le con-
dizioni imposte dal cliente, oltre a quelle
che seguono.
- Selezionare un luogo in cui l’aria ed i ru-
mori emessi dall’unità non disturbino i vi-
cini.
- Selezionare un luogo che disponga di una
buona ventilazione.
- Non ostruire l’entrata, né l’uscita d’aria.
- Appendere l’unità in un luogo sufficiente-
mente robusto da sopportarne il peso e
le vibrazioni.
- Non installare l’unità dove possano esse-
re presenti gas infiammabili o corrosivi.
- Nell’effettuare l’installazione, accertarsi
che vengano rispettate le distanze consi-
gliate nello schema d’installazione.
Installazione dell’unità esterna
1. Installare saldamente l’unità in posizio-
ne verticale con bulloni M10 o di diame-
tro superiore.
2. Non installare l’unità sul tetto.
3. Per evitare rumori, accertarsi che non ci
siano vibrazioni. Utilizzare silentbloc.
4. Scaricare la condensa in un luogo ade-
guato.
5. Fissare il sistema di scarico condensa
utilizzando l’apposito foro della parte
inferiore dell’unità esterna.
Spurgo e ricerca di eventuali
fughe
1. Unire i tubi del gas e del liquido con le
valvole corrispondenti.
2. Serrarne i dadi nel modo corretto.
3. Togliere i dadi di protezione dell’unità
esterna, sia dal tubo del liquido e dal
tubo del gas, che dalla valvola di servi-
zio.
4. Con una chiave esagonale, liberare la
valvola del liquido.
