44

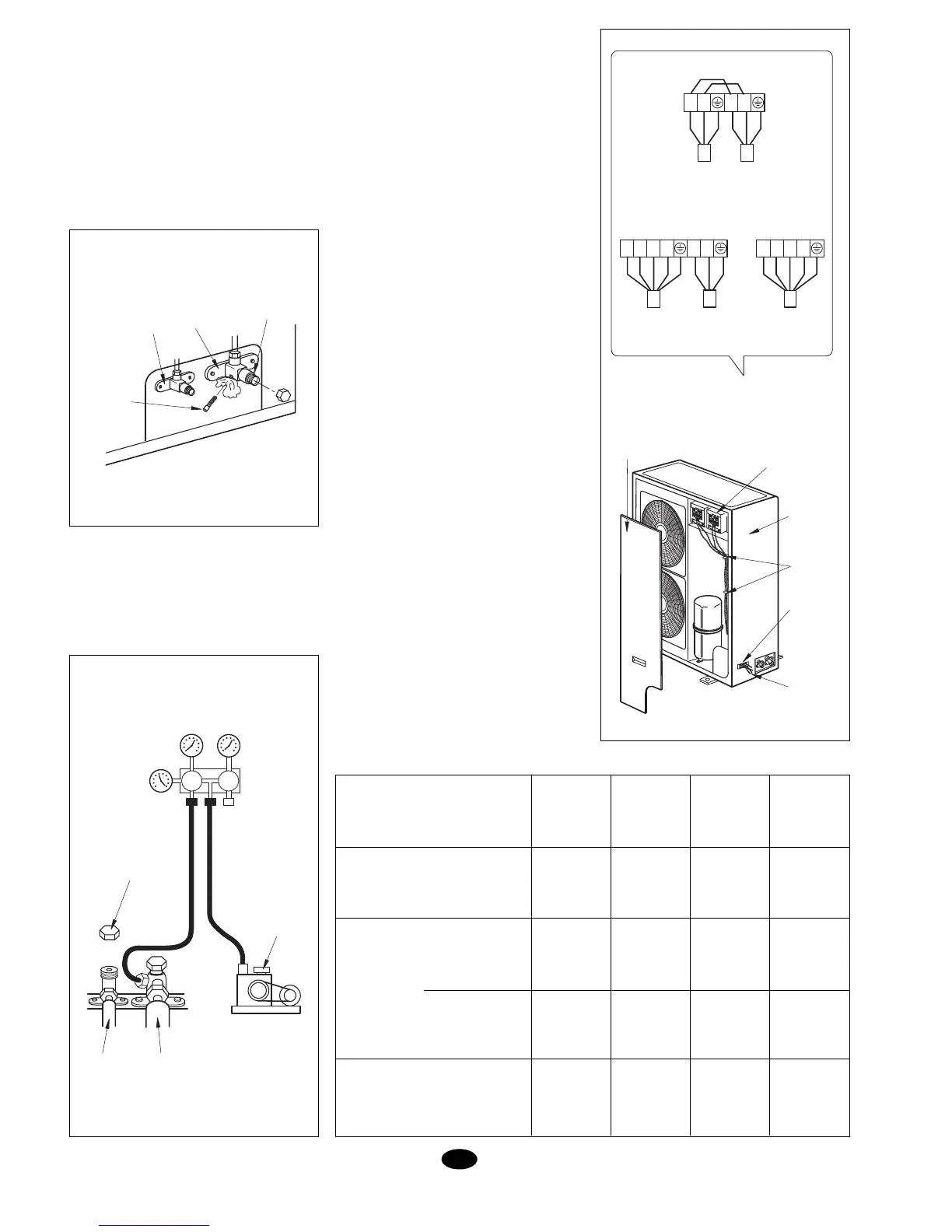

Fig. 16
Fig. 17
I
5. Spingere la valvola per la prova di pres-
sione premendone il centro.
6. Cessare la pressione non appena da
essa si veda uscire refrigerante, e ricollo-
care il dado nel collegamento di servi-
zio.
7. Aprire completamente sia la valvola del
gas che la valvola del liquido (Fig. 16)
8. Serrare i dadi delle valvole.
9. Con sapone liquido o un apposito
detector cercare eventuali fughe in tutto
il circuito.
Vuoto del circuito
Per il buon funzionamento, è particolarmen-
te consigliabile effettuare il vuoto nel circui-
to. Con ciò si eliminano per quanto possibi-
le i residui di gas e di umidità del circuito
(vedere fig. 17).
Cablaggio
(1) Leggere attentamente i dati riportati
sulla piastrina delle caratteristiche. Re-
alizzare il collegamento come indicato
nello schema elettrico che figura all’in-
terno dell’unità.
(2) Si deve installare un interruttore in gra-
do di scollegare tutta l’unità.
(3) Collegare a terra l’unità.
(4) Tutto il cablaggio deve essere realizzato
da tecnici specializzati, come indicato
nello schema riportato all’interno dell’uni-
tà. Un cablaggio erroneo può essere cau-
sa d’incendi o di scariche elettriche.
Allacciamento elettrico
(1) Togliere il pannello frontale (Fig. 18).
(2) Abilitare l’entrata dei cavi e proteggerla
con il protettore di gomma.
(3) Far passare tutti i cavi attraverso que-
sto protettore.
(4) Collegare l’unità esterna come indicato
nello schema elettrico.
(5) Fissare tutti i cavi con le fascette.
Attenzione
(1) Effettuare una buona messa a terra.
(2) Collegare bene i cavi.
(3) Non forzare i connettori.
(4) Allacciamento elettrico:
* Unità solo freddo:
- Collegare il cavo a 3 fili ai morsetti L,
N1 e terra.
- Collegare il cavo a 5 fili ai morsetti
L1, L2, L3, N e terra.
* Pompe di calore:
- Collegare il cavo a 5 fili ai morsetti
L1, L2, L3, N e terra.
(5) Collegare i restanti cavi nel modo ade-
guato.
- Non tirare il cavo, se è fissato con una
fascetta
- Non lasciare che il cavo si possa
muovere eccessivamente nell’unità
esterna.
VITE DELLA
PRESA DI
PRESSIONE
VALVOLA DEL
LIQUIDO
VALVOLA DE
GAS
VALVOLA DI
SERVIZIO
MANOMETRO
DADO
POMPA A
VUOTO
TUBO DEL
GAS
TUBO DEL
LIQUIDO
Fig. 18
COLLEGAMENTO
ELETTRICO
PANNELLO
FRONTALE
PANNELLO
FRONTALE
FASCETTE
ENTRATA
CAVI
CAVI
L1 L2 L3 N L N L1 L2 L3 N
DFO 100, 120 DBO 100, 120
L N L1 N1
DFO, DBO 75
5 CAVI
RETE
ELECTTRICA
3 CAVI
UNITÀ
INTERNA
5 CAVI
RETE
ELECTTRICA
COLLEGAMENTO ELETTRICO
3 CAVI
RETE
ELECTTRICA
3 CAVI
UNITÀ
INTERNA
Sezione dei cavi DFK e DBK
Collegamento
Fusibile
3 x 2,5
Alimentazione elettrica
Modello dell'unità
DFK, DFO
75
DFK, DFO
100, 120
DBK, DBO
75
DBK, DBO
100, 120
3 x 2,5 5 x 2,5 5 x 2,5
mm
2
Controllo mm
2
A
3 x 1,5 3 x 1,5 3 x 1,5 -
6 x 1,5 9 x 1,5 8 x 1,5 11 x 1,5
16 16 10 10
Potenza mm
2
