51
D

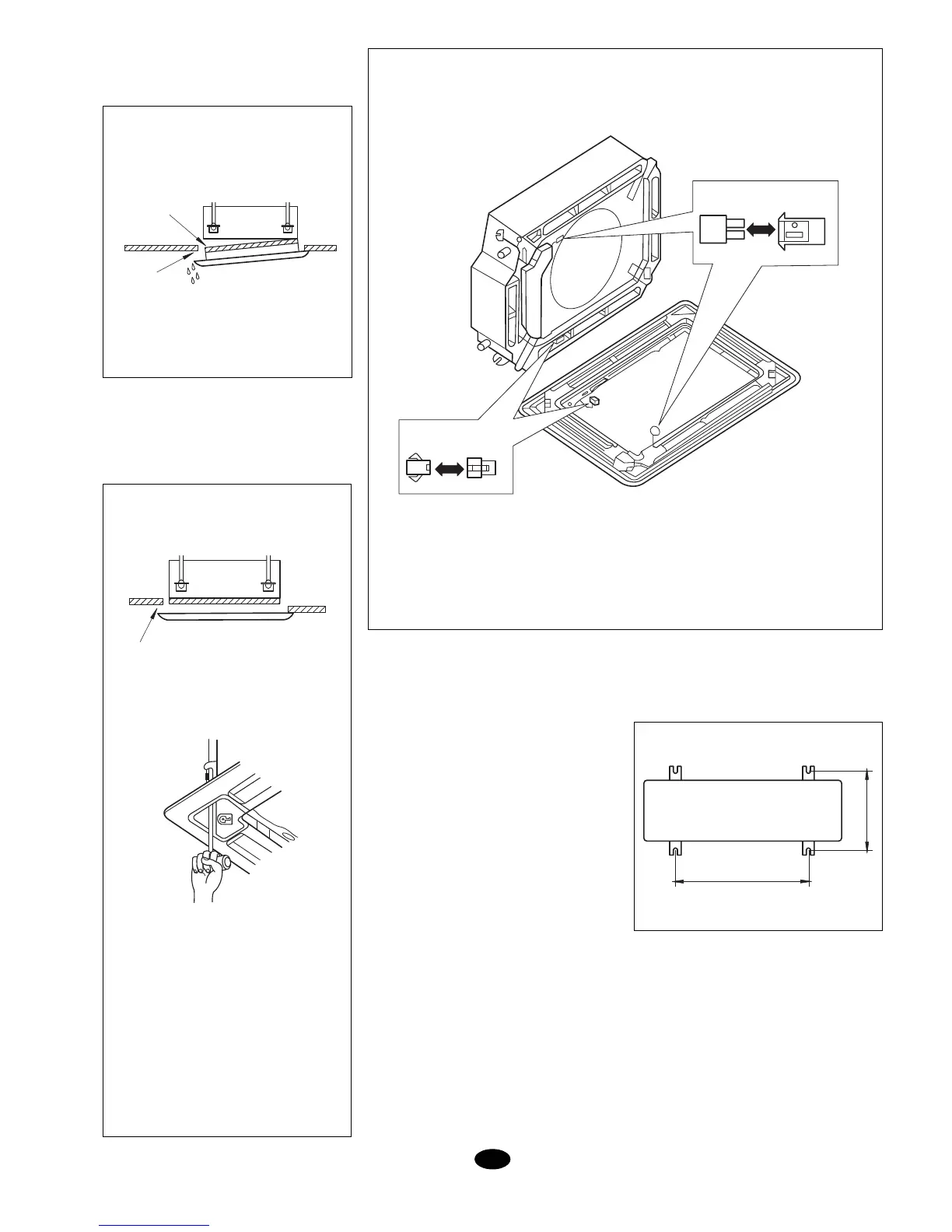

Fig. 13
Fig. 14
Fig. 15
Vorsicht
1. Eine nicht korrekt vorgenommene Ver-
schraubung kann zu den in Fig. 13 dar-
gestellten Problemen führen.
2. Sollte nach der Verschraubung zwischen
Decke und Frontplatte ein Hohlraum
verbleiben, muss die Höhe des Innen-
geräts wie in Fig. 14 dargestellt entspre-
chend angepasst werden.
Die Höhe des Innengeräts über die in den Ecken der Front-
platte vorgesehenen Öffnungen entsprechend anpassen, bis
das Gerät voll in der Waage liegt. Die Anschlüsse werden
von dieser Veränderung nicht in Mitleidenschaft gezogen.
* Nach Befestigung des Geräts ist sicherzustellen,
dass zwischen der Einheit und der Decke kein
Hohlraum verbleibt.
3. Anschluss der Frontplatte
(6) Die beiden Steckverbindungen der Frontplatte mit denen des Geräts verbinden.
Ort zur Aufstellung des Außen-
geräts
- Der Aufstellungsort muss den folgenden
Vorgaben und den Wünschen des Kun-
den entsprechen.
- Der Aufstellungsort muss eine Belästi-
gung der Anwohner durch Luft und
Geräuschaufkommen ausschließen.
- Der Aufstellungsort muss gut belüftet sein.
- Luftein- und -austritt dürfen nicht behin-
dert werden.
- Der Aufstellungsort muss dem Gewicht
und den Schwingungen des Geräts stand-
halten.
- Der Aufstellungsort darf nicht durch leicht
entflammbare Gase o.ä. gefährdet sein.
- Bei der Aufstellung des Außengeräts
müssen die in der Skizze angegebenen
Mindestabstände eingehalten werden.
Aufstellung des Außengeräts
1. Außengerät mit Schrauben M10 oder
größer stabil und in absolut senkrech-
ter Lage verschrauben.
2. Außengerät nicht auf dem Dach instal-
lieren.
3. Zur Vermeidung von störenden Geräu-
schen müssen Schwingungen des Ge-
räts durch die Verwendung von Gummi-
unterlegscheiben unterbunden werden.
4. Anfallendes Kondenswasser entspre-
chend ableiten.
5. Kondensatablauf an der entsprechen-
den Öffnung unten am Gerät anschlie-
ßen und befestigen.
Ablassen und Leckstellentest
1. Gas- und Flüssigkeitsleitungen mit den
entsprechenden Ventilen verbinden.
2. Muttern korrekt anziehen.
3. Am Außengerät aufsitzende Schraub-
verschlüsse (Flüssigkeits- und Gaslei-
tung und Betriebsventil) abnehmen.
4. Flüssigkeitsventil mit einem Sechskant-
schlüssel öffnen.
5. Druckprüfventil mittig andrücken.
6. Ventil loslassen, sobald Kältemittel aus-
tritt, und Schraubverschluss der Prüf-
LUFTAUSTRITT
LUFTAUSTRITT
AN DER DECKE
KONDENSWASSERAUSTRITT
HOHLRÄUME SIND ZU VERMEIDEN
INNENGERÄT
FRONTPLATTE
INNENGERÄT
FRONTPLATTE
