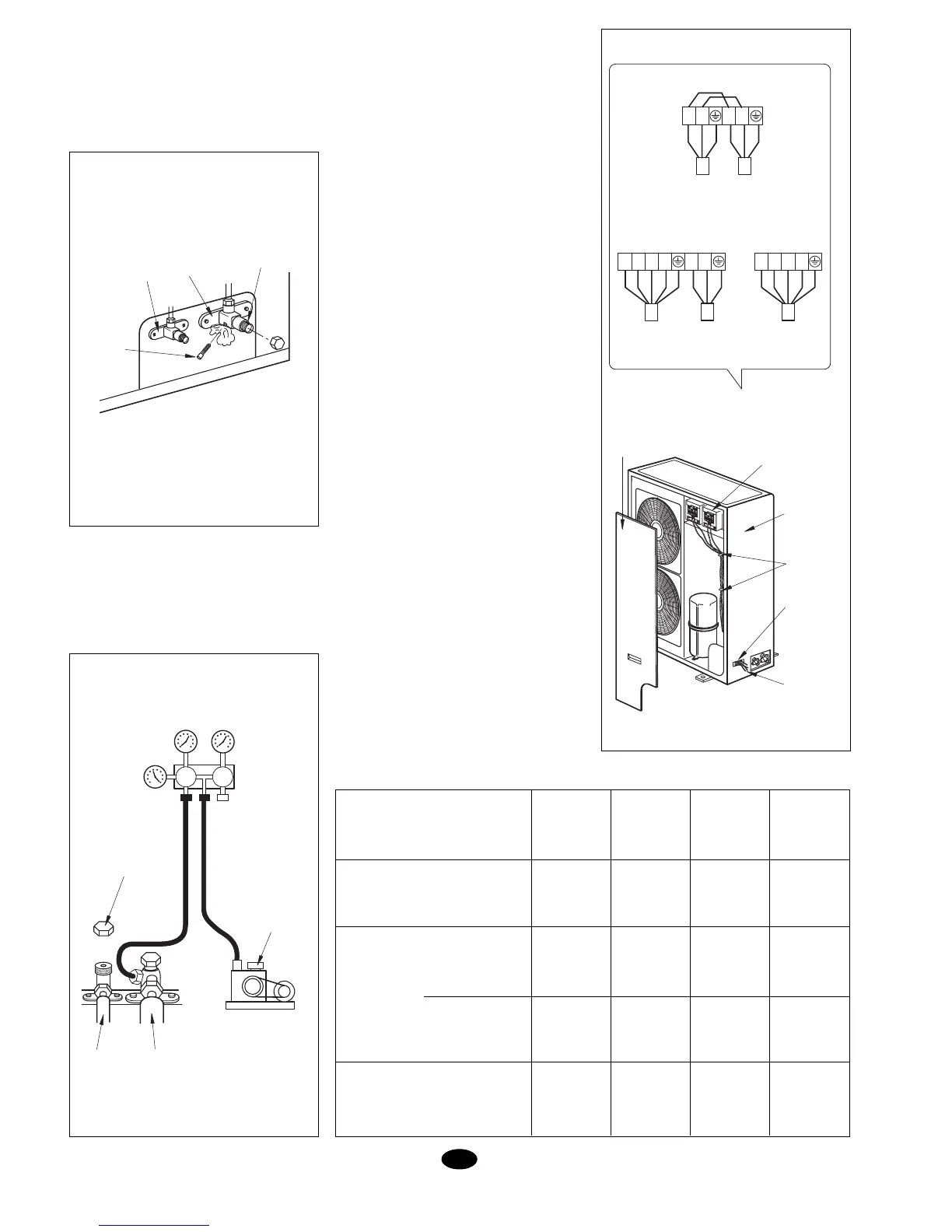

Fig. 16
Fig. 17
Fig. 18
D
öffnung wieder aufsetzen.
7. Beide Ventile (Gas- und Flüssigkeits-
leitung) voll öffnen (Fig. 16).
8. Ventilmuttern anziehen.
9. Gesamten Kreislauf mit Seifenwasser
auf eventuelle Leckstellen hin überprü-
fen.
Evakuierung des Kreislaufs
Zur Gewährleistung eines korrekten Be-
triebs sollte der Kreislauf evakuiert werden.
Auf diese Weise werden mögliche Luft- und
Feuchtigkeitsrückstände aus dem Kreislauf
entfernt. Siehe hierzu Fig. 17.
Elektrischer Anschluss
(1) Angaben auf dem Typenschild beach-
ten. Elektrischen Anschluss in Überein-
stimmung mit dem entsprechenden
Schaltbild vornehmen.
(2) Es muss ein Unterbrecher vorgesehen
werden, über den die gesamte Anlage
außer Betrieb genommen werden kann.
(3) Die Anlage muss korrekt geerdet werden.
(4) Der elektrische Anschluss muss von
entsprechend vorgebildetem Fachper-
sonal in Übereinstimmung mit dem ent-
sprechenden Schaltbild vorgenommen
werden.
Anschluss an das Stromnetz
(1) Frontabdeckung abnehmen (Fig. 18).
(2) Kabeleintritt mit Kabeldurchführung aus-
statten.
(3) Alle Leitungen durch diese Kabeldurch-
führung einführen.
(4) Außengerät in Übereinstimmung mit
dem entsprechenden Schaltbild an-
schließen.
(5) Netzkabel mit Kabelschellen befestigen.
Achtung
(1) Erdleitung fest anschließen.
(2) Netzkabel fest anschließen.
(3) Steckverbindungen nicht übermäßig
beanspruchen.
(4) Elektrischer Anschluss:
* Geräte Nur Kühlen: Die drei Leiter
des Kabelstrangs an die Klemmen L,
N1 und Erde legen.
- Die fünf Leiter des Kabelstrangs an
die Klemmen L1, L2, L3, N und Erde
legen.
* Geräte Kühlen/Heizen: Die fünf Lei-
ter des Kabelstrangs an die Klemmen
L1, L2, L3, N und Erde legen.
(5) Alle übrigen Kabel korrekt anschließen.
- Bei der Befestigung mit Klammern
und Kabelschellen nicht am Kabel
ziehen.
- Kabel im Innern des Außengeräts
möglichst knapp befestigen.
