68

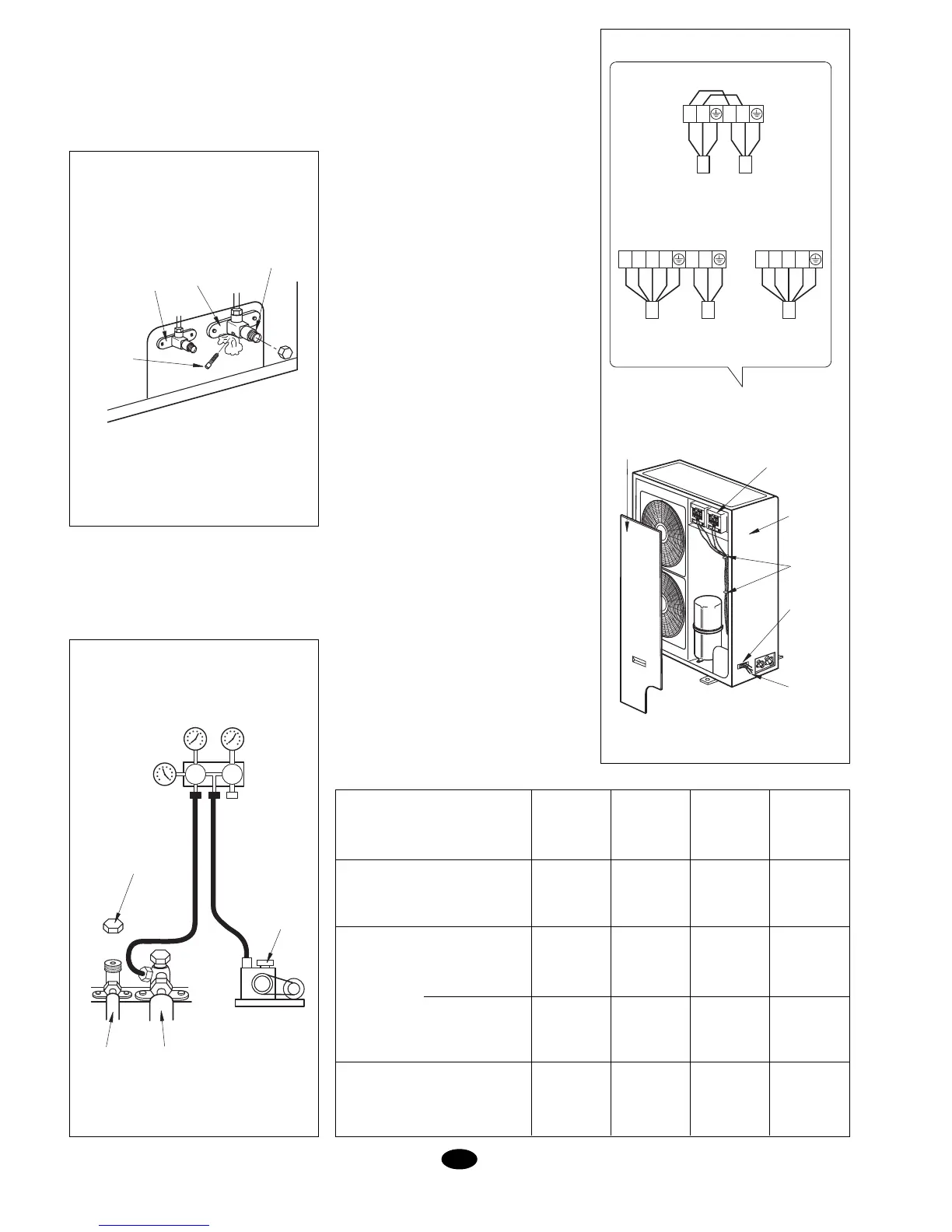

Fig. 16
Fig. 17
N
på påfyllingspunktet tilbake på plass.
7. Åpne både gassventilen og væske-
ventilen helt (fig. 16).
8. Skru fast ventilmutterne.
9. Undersøk om det finnes lekkasjer langs
hele kretsen ved å bruke flytende såpe
eller en lekkasjedetektor.
Tømming av kretsen
Man anbefales å tømme kretsen helt for å
oppnå en tilfredsstillende drift.
Dette vil rense kretsen for mulige gassrester
eller fuktighet. Se fig. 17.
Elektrisk kopling
(1) Les nøye det som står på merkeplaten.
Foreta koblingen i samsvar med det
elektriske skjemaet på enhetens inn-
side.
(2) Det må installeres en eller annen type
bryter som har kapasitet nok til å fra-
koble hele innretningen.
(3) Foreta jordingen.
(4) Den elektriske koplingen må i sin hel-
het foretas av kvalifiserte fagfolk i sam-
svar med det elektriske skjemaet. En feil-
aktig kopling kan forårsake brann eller
elektriske støt.
Kopling av elektrisitetstil-
førselen
(1) Fjern frontplaten (fig. 18).
(2) Beskytt åpningen ledningene skal fø-
res gjennom, med gummiringen.
(3) Før deretter ledningene gjennom
denne åpningen.
(4) Koble utendørs enhet i overensstem-
melse med det elektriske skjemaet.
(5) Fest ledningene med klemskruene og
bøylene.
OBS!
(1) Fest jordledningen godt.
(2) Fest resten av ledningene godt.
(3) Forser ikke konnektorene.
(4) Strømkopling:
* Apparater med bare avkjøling: - Ko-
ple slangen med 3 ledninger til
koplingspunktene L, N1 og jord.
- Koble slangen med 5 ledninger til
koplingspunktene L1, L2, L3, N og
jord.
* Apparat avkjøling/oppvarming: - Kople
slangen med 5 ledninger til koplings-
punktene L1, L2, L3, N og jord.
(5) Kople til resten av ledningene på ade-
kvat måte:
- Man må ikke stramme ledningen i det
øyeblikk man fester den med klem-
skruene og bøylene.
- La ikke ledningen ligge altfor løs inne
i utendørs enhet.
TRYKKSPINDEL
VÆSKEVENTIL
GASSVENTIL
PÅFYLLINSVENTIL
TRYKKMÅLER
MUTTER
VAKUUMPUMPE
GASSRØRVÆSKERØR
Fig. 18
ELEKTRISK
KOPLING
SIDEPLATE
FRONTPLATE
BØYLER
LEDNING-
SÅPNING
LEDNINGER
5 LEDNINGER
ELEKTRISI-
TETSNETTET
3 LEDNINGER
INNENDØRS
ENHET
5 LEDNINGER
ELEKTRISI-
TETSNETTET
ELEKTRISK KOPLING
L1 L2 L3 N L N L1 L2 L3 N
DFO 100, 120 DBO 100, 120
L N L1 N1
DFO, DBO 75
3 LEDNINGER
ELEKTRISI-
TETSNETTET
3 LEDNINGER
INNENDØRS
ENHET
Ledningsseksjon DFK og DBK
3 x 2,5
Elektrisk tilførsel
Størrelse
DFK, DFO
75
DFK, DFO
100, 120
DBK, DBO
75
DBK, DBO
100, 120
3 x 2,5 5 x 2,5 5 x 2,5
Kontroll
A
3 x 1,5 3 x 1,5 3 x 1,5 -
6 x 1,5 9 x 1,5 8 x 1,5 11 x 1,5
16 16 10 10
mm
2
Effekt
Sammenkobling
mm
2
Sikring
mm
2
