69
N
Fig. 19
Testrutine og kontroll et-
ter installasjonen
Testprogram (Fig. 19)
1. Før testen:
(1)Man må ikke kople apparatet til strøm-
nettet før det er fullstendig montert.
(2)Den elektriske koplingen må foretas
på en korrekt og sikker måte.
(3)Ventilene må stå åpne.
(4)Apparatet må være fritt for forurens-
ning.
2. Testmetode
(1)Kople apparatet til strømnettet, og
trykk på ON/OFF-knotten på fjern-
kontrollen.

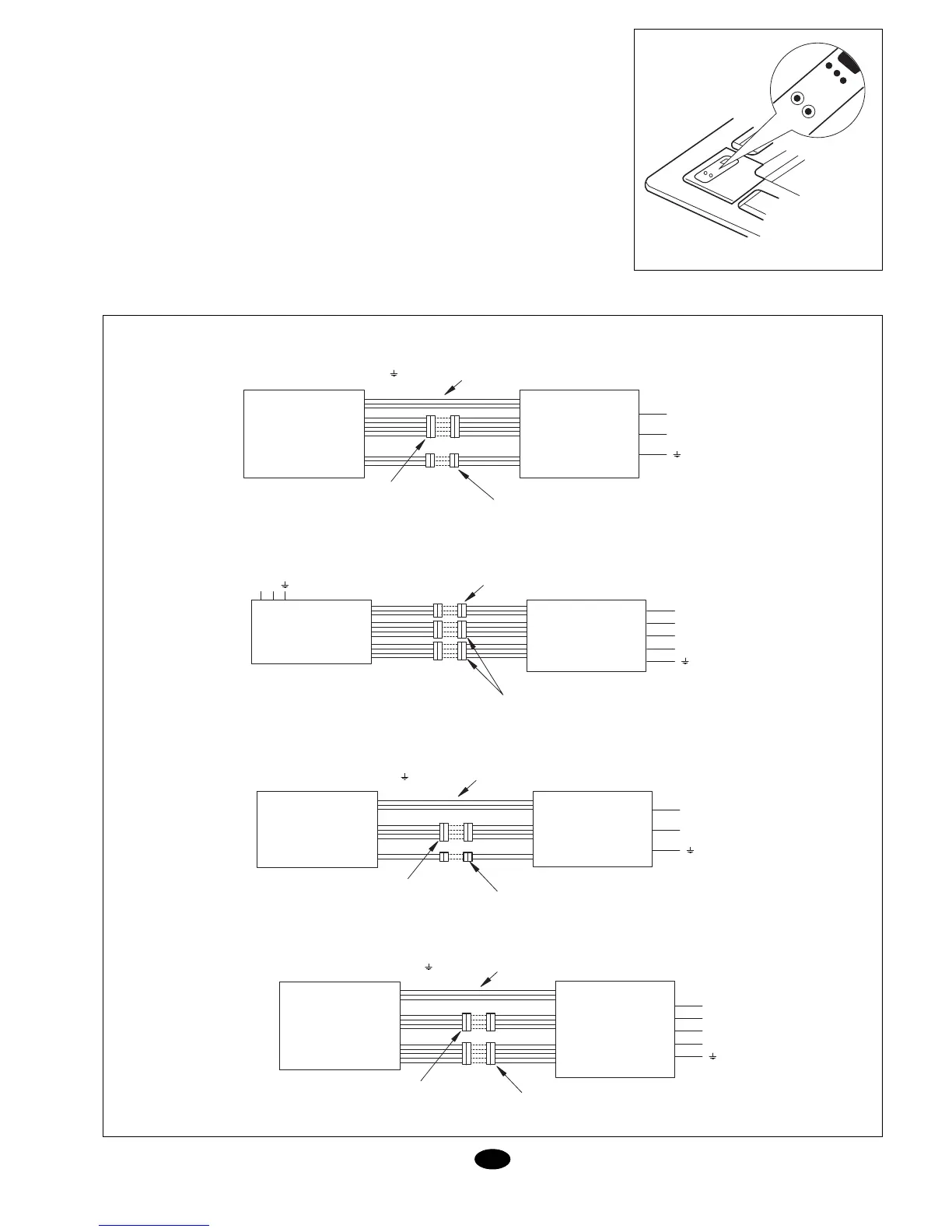

Elektrisk koblinger
Varmepumpe
Avkjøling
STRØMFORSYNING 3-TRÅDS
(L,N, ) 230V/1Ph/50Hz (LEVERES MED UTSTYRET)
DBK 75 AG DBO 75 AG
N
L1
INNVENDIGE ENHETER
EN 5-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
EN 3-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
UTVENDIGE ENHETER
3 TRÅDS
230V/1Ph/50Hz
STRØMFORSYNING
230V/1Ph/50Hz
NL
N
L1
L3
L2
INNVENDIGE ENHETER
EN 3-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
EN 4-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
UTVENDIGE ENHETER
5 TRÅDS
400V/3Ph/50Hz
DBK 100 AG
DBK 120 AG
DBO 100 AG
DBO 120 AG
STRØMFORSYNING 3-TRÅDS
(L,N, ) 230V/1Ph/50Hz (LEVERES MED UTSTYRET)
DFK 75 AG DFO 75 AG
INNVENDIGE ENHETER
EN 4-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
EN 2-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
UTVENDIGE ENHETER
N
L1
3 TRÅDS
230V/1Ph/50Hz
STRØMFORSYNING 3-TRÅDS
(L,N, ) 230V/1Ph/50Hz (LEVERES MED UTSTYRET)
N
L1
L3
L2
INNVENDIGE ENHETER
EN 4-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
EN 5-TRÅDS MANØVERKONNEKTOR
LEVERES MED UTSTYRET
UTVENDIGE ENHETER
5 TRÅDS
400V/3Ph/50Hz
DBK 100 AG
DBK 120 AG
DBO 100 AG
DBO 120 AG
(2)Trykk på knotten MODE for å sjekke
at de tre tvangsmodusene fungerer:
AVKJØLING, OPPVARMING,
AVFUKTNING.
3. Nødmetode:
Når man ikke kan bruke fjernkontrollen,
går man fram på følgende måte:
* Med maskinen stoppet trykker man
på AUTO for å aktivere den. Appara-
tet vil fungere på den modus som gjel-
der i det øyeblikk.
* Med maskinen i gang trykker man på
AUTO for å slå den av.
Merk: TEST-funksjonen kan bare brukes til
å foreta prøver. Den kan ikke brukes som
normal funksjonsmodus.
