8
los 25 metros máximos permitidos de dis-
tancia.
- Si la manguera no tiene la suficiente
pendiente, añada una pequeña eleva-
ción.
- Para evitar que la manguera se despren-
da coloque las sujeciones como míni-
mo a 1-1,5 m entre sí.
mm de la unidad y con el ángulo correc-
to.
E

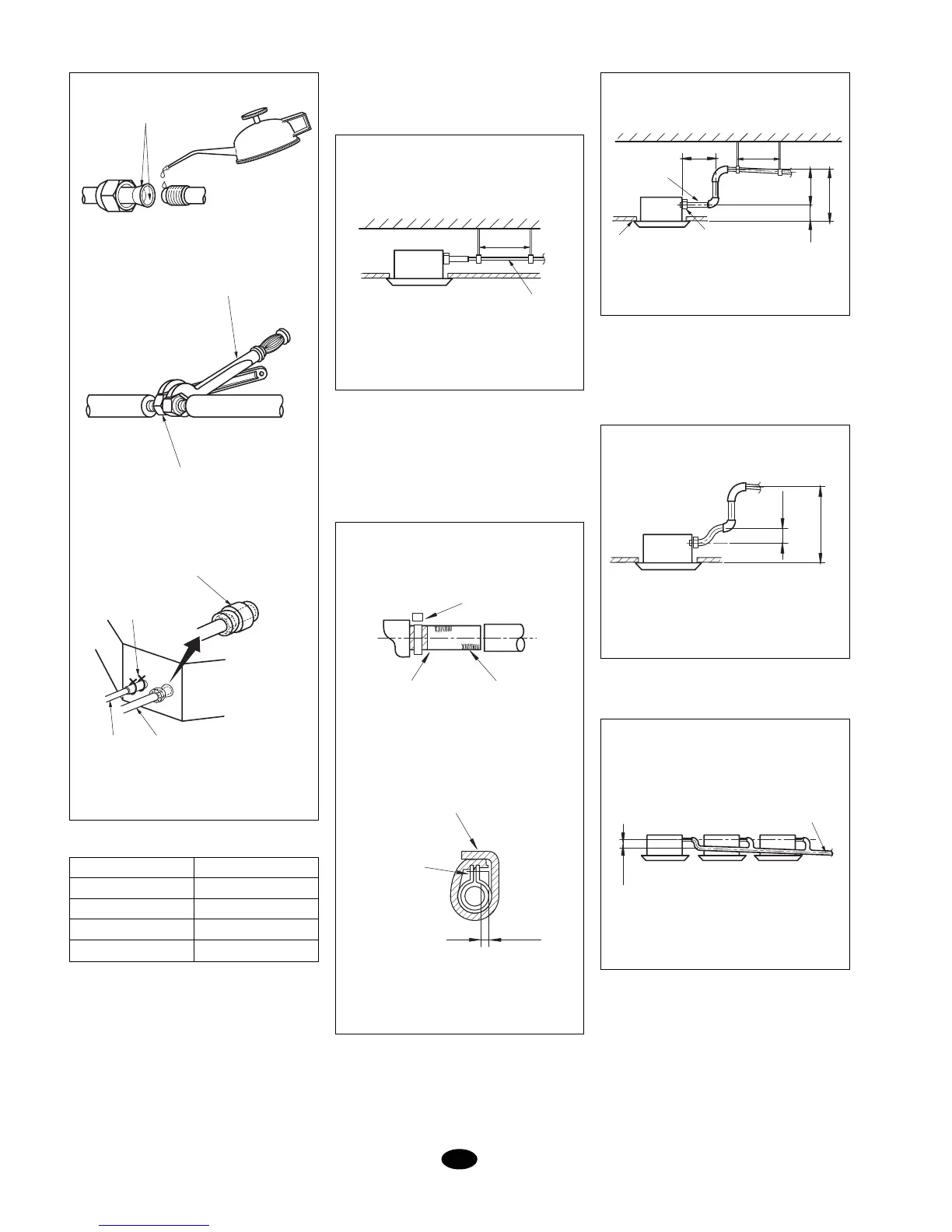

Fig. 5
Diámetro
3/8"
1/2"
5/8"
3/4"
Fuerza
30 a 40 N. m
45 a 50 N. m
60 a 65 N. m
70 a 75 N. m
Tabla 1
Manguera de desagüe
(Figs. 6 y 7)
1. Instalación de la manguera de desagüe.
- El diámetro de la manguera de desagüe
ha de ser mayor o igual al diámetro del
tubo de salida (tubo de vinilo 25 mm de
diámetro exterior).
- Mantenga la manguera con una ligera
pendiente del 1% como mínimo para
prevenir bolsas de aire en el interior.
- Utilice la manguera (1) y la abrazadera
(2). Insértela por encima de al zona gris.
Enrosque la abrazadera hasta que la
cabeza salga unos 4 mm.
- Utilice el aislante de mayor tamaño para
cubrir el sistema de desagüe.
- Aislé el desagüe dentro de la habitación.
Fig. 8
Precauciones para la eleva-
ción de la manguera (Fig. 8)
- Instale la elevación a una altura inferior
de 280 mm.
- Instale la elevación como máximo a 300
Fig. 7
Fig. 6
Atención: (Fig. 9 y 9 bis)
- La inclinación de la manguera incluida,
podría ser 75mm o menos sin que ésta
tenga que realizar ninguna fuerza adicio-
nal.
Fig. 9
- Siga el consejo siguiente para instalar un
sistema múltiple.
Fig. 9 bis
2. Después de terminal la instalación com-
pruebe que el agua fluye correctamen-
te.
- Añada aproximadamente 600cm
3
de
agua al sistema de desagüe através del
agujero de inspección. Vierta el agua len-
tamente y compruebe el flujo.
- Cuando termine la instalación eléctrica
compruebe el flujo del desagüe en modo
frío.
< 500 mm
< 75 mm
CUBRA CON ACEITE
DE REFRIGERACION
LLAVE FIJA
TUERCA
MASILLA
AISLANTE (11)
AISLAMIENTO (8)
ABRAZADERA (4) x 4
GASLIQUIDO
CINTA GRIS MANGUERA (1)
ABRAZADERA (2)
< 4 mm
ABRAZADERA (2)
SELLANTE (10)
JUNTA
1 a 1,5 m
TECHO
SALIDA DE
DESAGÜE
< 300 mm
< 280 mm
< 500 mm
< 200 mm
ELEVACIÓN DEL
DESAGÜE
