9
E

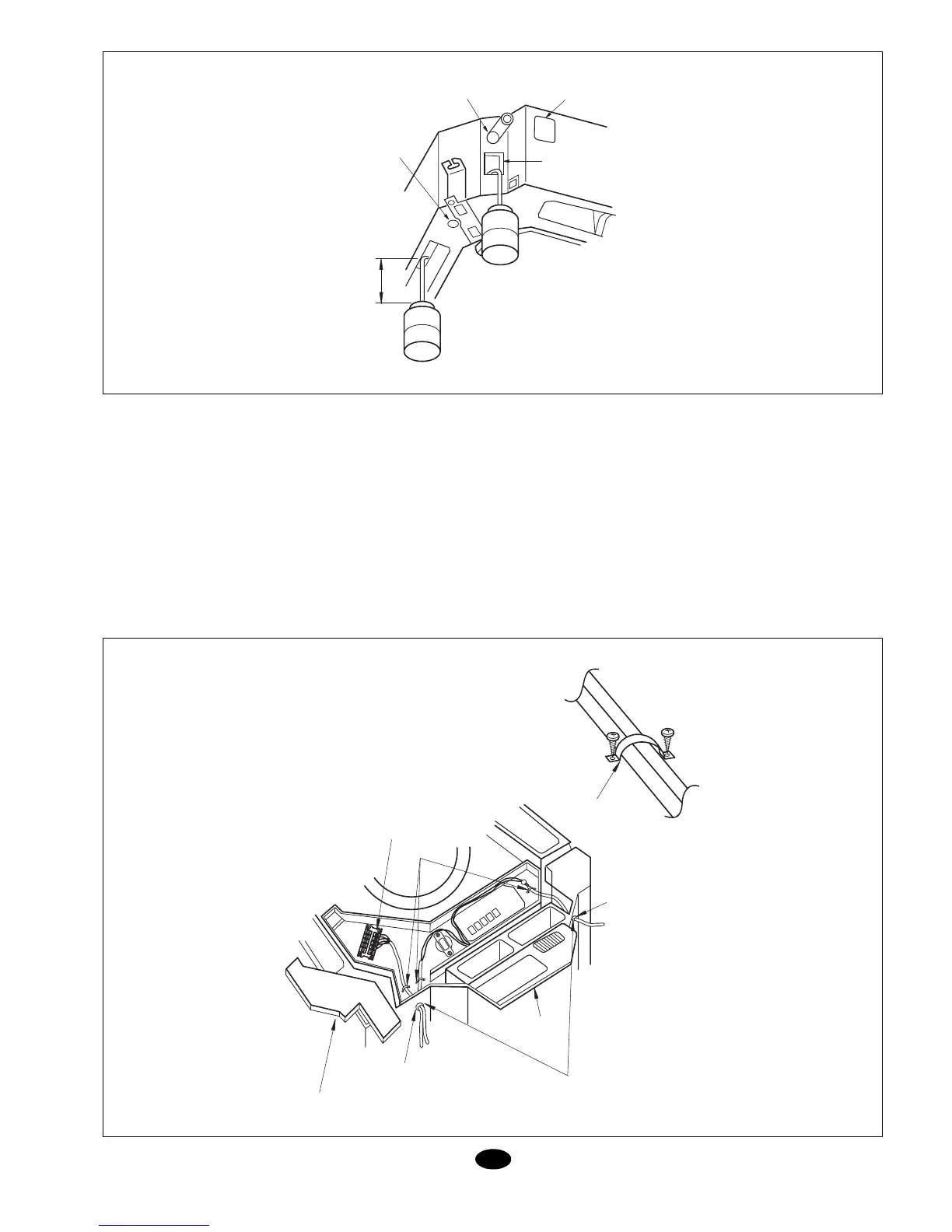

Método de adición de agua (Fig.10)
Conexionado eléctrico
Atención: Antes de acceder a los termina-
les desconecte la fuente de alimentación.
- Todos los accesorios y materiales sumi-
nistrados con el equipo cumplen la nor-
mativa local.
- Para el conexionado eléctrico diríjase al
esquema eléctrico en el interior de la uni-
dad.
- El conexionado eléctrico ha de realizarlo
personal autorizado.
- Ha de instalarse un interruptor diferencial
capaz de desconectar todo el sistema.
- La conexión a tierra ha de ser la correc-
ta.
- La conexión eléctrica ha de cumplir la
normativa vigente.
- El interruptor instalado no debe sobrepa-
sar los 30mA.
- Si el cable de alimentación se dañase,
ha de reemplazarse por uno original y
mediante personal cualificado.
Conexiones de la unidad y el controla-
dor (Fig. 11)
- Retire la tapa (1) e inserte los cables den-
tro através de la goma protectora I y co-
néctelo acorde con el esquema eléctrico
del interior de la unidad. Sujételo con la
abrazadera.
- Retire la tapa (2) e inserte los cables den-
tro através de la goma protectora II y co-
néctelo al controlador.
- Cubra los cables con aislante.
- Después del cableado, sujételo con las
abrazaderas y coloque las tapas 1 y 2.
- Para sistemas frío/calor: Conecte los 5
terminales correctamente.
- Para sistemas solo frío: Conecte los 3
terminales correctamente.
Fig. 10
Fig. 11
MANGUERA DE
DESAGÜE
SALIDA DE SERVICIO
DE DESAGÜE
ADICION DE AGUA
A TRAVES DEL AGUJERO
DE INSPECCION
100 mm
ORIFICIO
DE INSPECCION
TAPA DE
SERVICIO
GOMA
PROTECTORA 2
TAPA DE CAJA DE
CONTROL 2
GOMA
PROTECTORA 1
TAPA DE CAJA DE CONTROL 1
SELLE AQUI PARA EVITAR FUGAS
TERMINALES DE CONEXION
3 - PARA FRIO / CALOR
5 - PARA SOLO FRIO
ABRAZADERA
