Beschreibung:

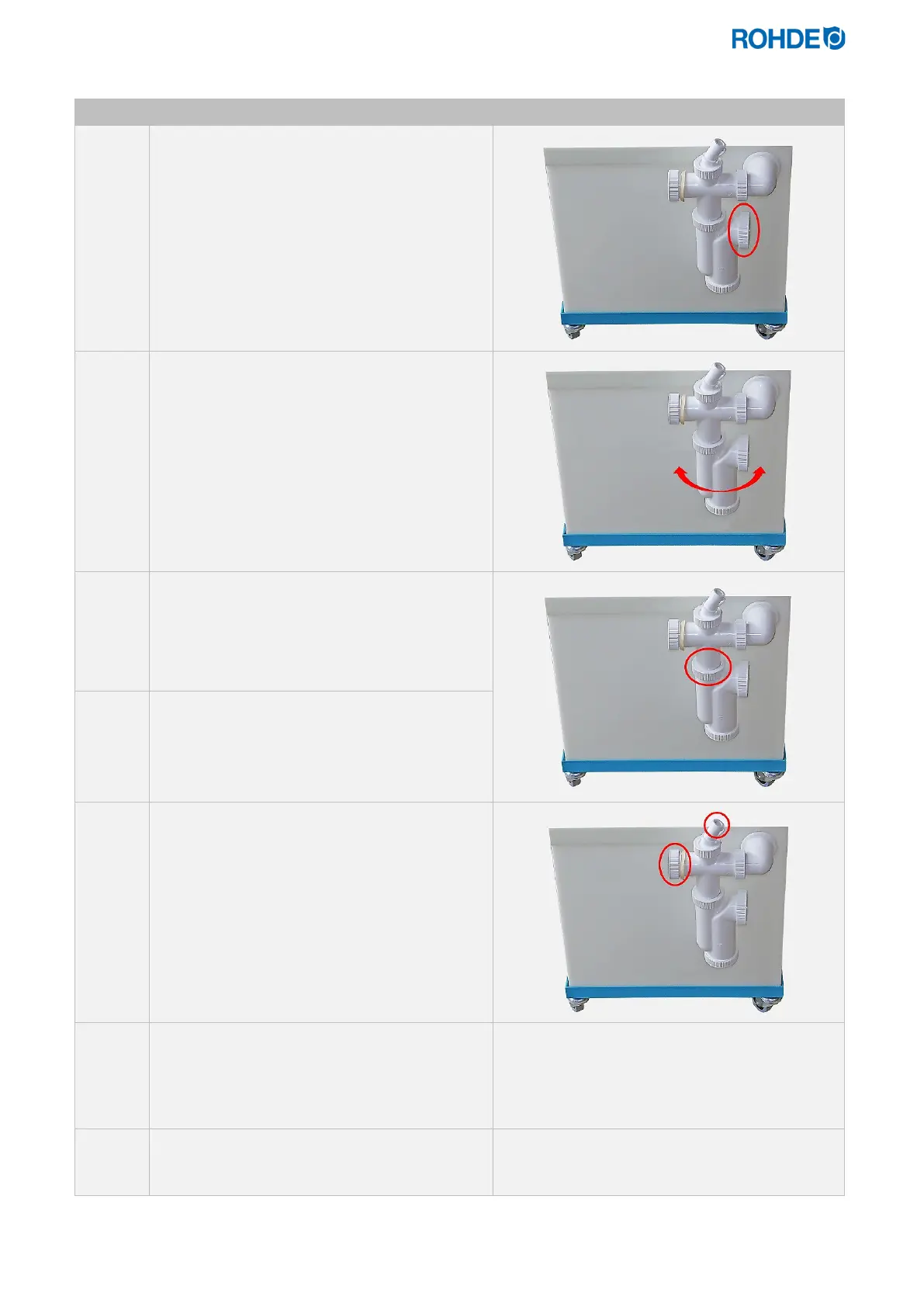

Schritt Beschreibung Abbildung
1
Der Ablaufanschluss zur Kanalisation wird am
Absetzbecken nur bis zum Ausgang am Siphon
(Pos. 4) bereitgestellt.
2
Das Ausgangsrohr am Siphon (Pos. 4) kann je
nach Anschluss am Aufstellort um bis zu 180°
gedreht werden.
3
Lösen Sie dazu leicht den Verschlussring des
Unterteils vom Siphon und drehen Sie das
Ausgangsrohr in eine beliebige Position.
4
Ziehen Sie den Verschlussring wieder fest.
5
Da es sich beim Siphon (Pos. 4) um ein
Standardteil aus dem Sanitärbereich handelt,
sind dort weitere Anschlüsse vorhanden. Diese
Anschlüsse werden jedoch nicht benötigt, sie
sind werksseitig mit Blindabdeckungen
verschlossen.
6
Es wird empfohlen, den weiteren
Ablaufanschluss zur Kanalisation – vom Siphon
abgehend (Pos. 4) – mittels Abwasserrohren
inklusive Dichtmuffe zu montieren.
Durchmesser = 45 mm
7
Zusätzliche Adapter, Rohre, Schläuche oder
Montagematerial sind in jedem Baumarkt oder
Sanitärfachgeschäft erhältlich.
