5.6.3. Montage du raccord d'alimentation
Consignes de sécurité générales :
Risque de dégâts matériels !
N'utilisez pas le bac de décantation avant que les raccords d'alimentation et d'évacuation
soient montés intégralement et que leur étanchéité ait été testée.
Le tuyau d'alimentation entre l'évier et le bac de décantation doit être vertical et rectiligne.
S'il est monté courbé (comme un siphon), de la saleté risque de s'accumuler dans le
système d'alimentation qui peut se boucher et présenter des défauts d'étanchéité.
Si vous utilisez le couvercle disponible en option (rep. 8), vous devez le poser sur le bac de
décantation avant de monter le raccord d'alimentation.
Description :
Étape Description Remarque

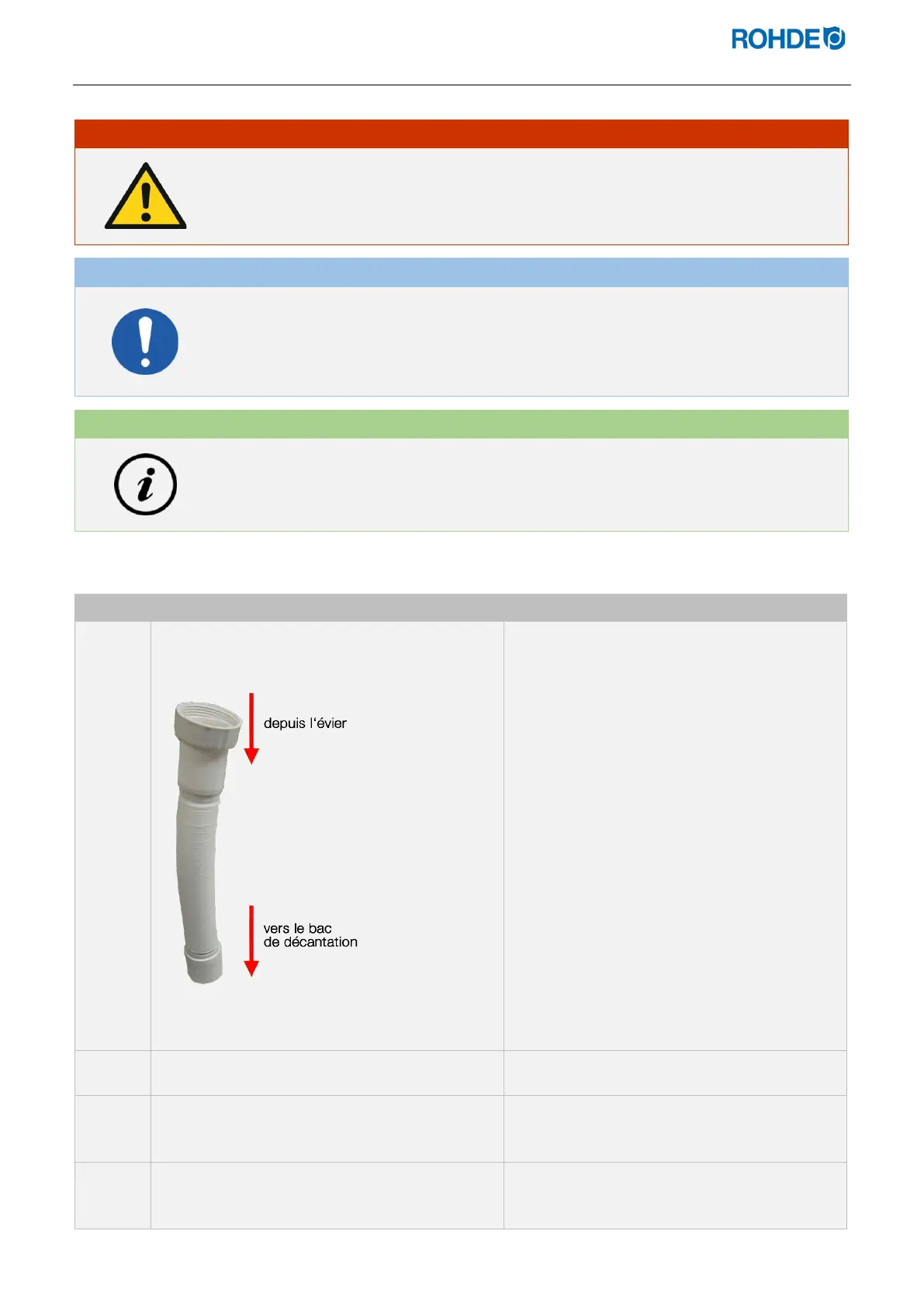

Montez le tuyau d'alimentation flexible (rep. 5) au
niveau de l'évier.
⇒ En règle générale, il existe un filetage
1" ½ au niveau de l'évier.
⇒ Utilisez au besoin le raccord réducteur de
1" ½ à 1" ¼ (rep. 6) et le joint correspondant
(rep. 7).
Vissez le raccord à fond à la main au niveau de
l'évier.
Poussez le bac de décantation sur roulettes sous
l'évier.
Insérez l'embout du tuyau d'alimentation flexible
dans le dispositif de fixation prévu à cet effet dans
le grand compartiment du bac de décantation.
Vous pouvez adapter à volonté la longueur du
tuyau d'alimentation en tirant dessus pour
l'allonger ou en le comprimant pour le raccourcir.
