5.6.3. Flexibele afvoerbuis monteren
Algemene veiligheidsinstructies
GEVAAR
Op materiële schade!
Neem de bezinkbak pas in gebruik nadat u de flexibele afvoerbuis en de sifon volledig hebt
gemonteerd en op lekkages hebt gecontroleerd.
AANWIJZING
De flexibele afvoerbuis moet verticaal en recht van de wasbak naar de
bezinkbak lopen. Als deze gebogen wordt gemonteerd (zoals bij een sifon), kan zich in de
buis vuil ophopen. Dit kan tot verstoppingen leiden en lekkages veroorzaken.
INFORMATIE
Als het optioneel verkrijgbare deksel (nr. 8) wordt gebruikt, moet het voor het monteren van
de flexibele afvoerbuis op de bezinkbak worden geplaatst.
Beschrijving:
Stap Beschrijving Opmerking
1

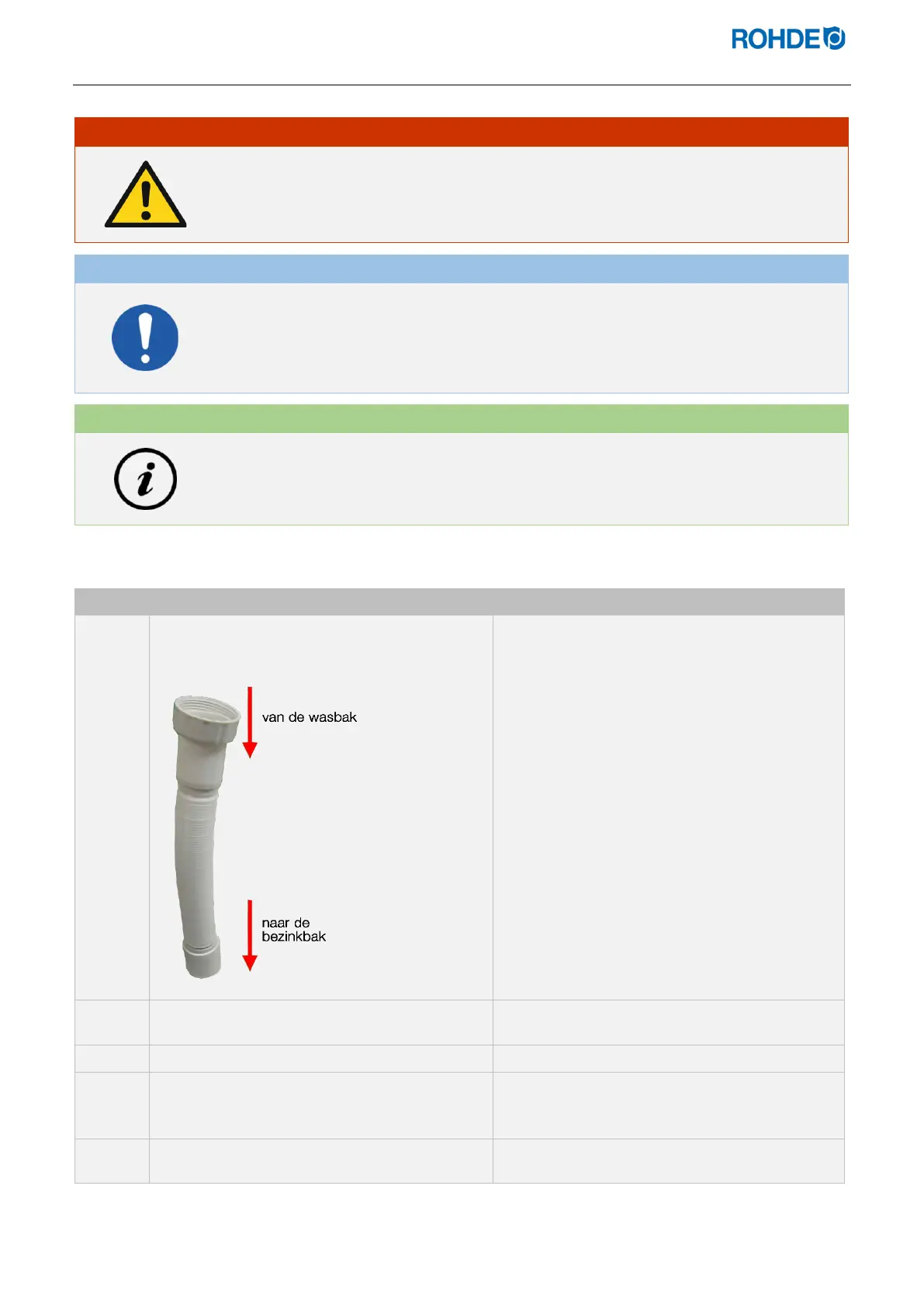

Monteer de flexibele afvoerbuis (nr. 5) aan de
wasbak.
⇒ Normaal gesproken heeft de wasbak een
1½ inch draadverbinding.
⇒ Gebruik zo nodig het verloopstuk van 1½ inch
naar 1¼ inch (nr. 6) en de bijbehorende
afdichtingsring (nr. 7)
2
Draai de schroefring met de hand vast aan de
wasbak.
3
Rol de bezinkbak onder de wasbak.
4
Schuif de flexibele afvoerbuis met het eindstuk in
de speciale bevestiging in de grote kamer van de
bezinkbak.
5
De afvoerbuis kan door in- of uittrekken in lengte
worden aangepast.
