5.6. Montaggio dei raccordi
5.6.1. Avvisi generali
PERICOLO
Danni materiali!
Non mettere in funzione la vasca di sedimentazione prima di aver montato completamente i
raccordi di alimentazione e scarico e averne controllato la tenuta.
AVVISO
Per evitare perdite e danni nell’ubicazione del dispositivo, si consiglia il montaggio da parte
di un operatore specializzato.
INFORMAZIONE
Se si utilizza il coperchio opzionale (pos. 8), è necessario applicarlo alla vasca di
sedimentazione prima di montare il raccordo di alimentazione.
5.6.2. Preparazione dell’ubicazione finale

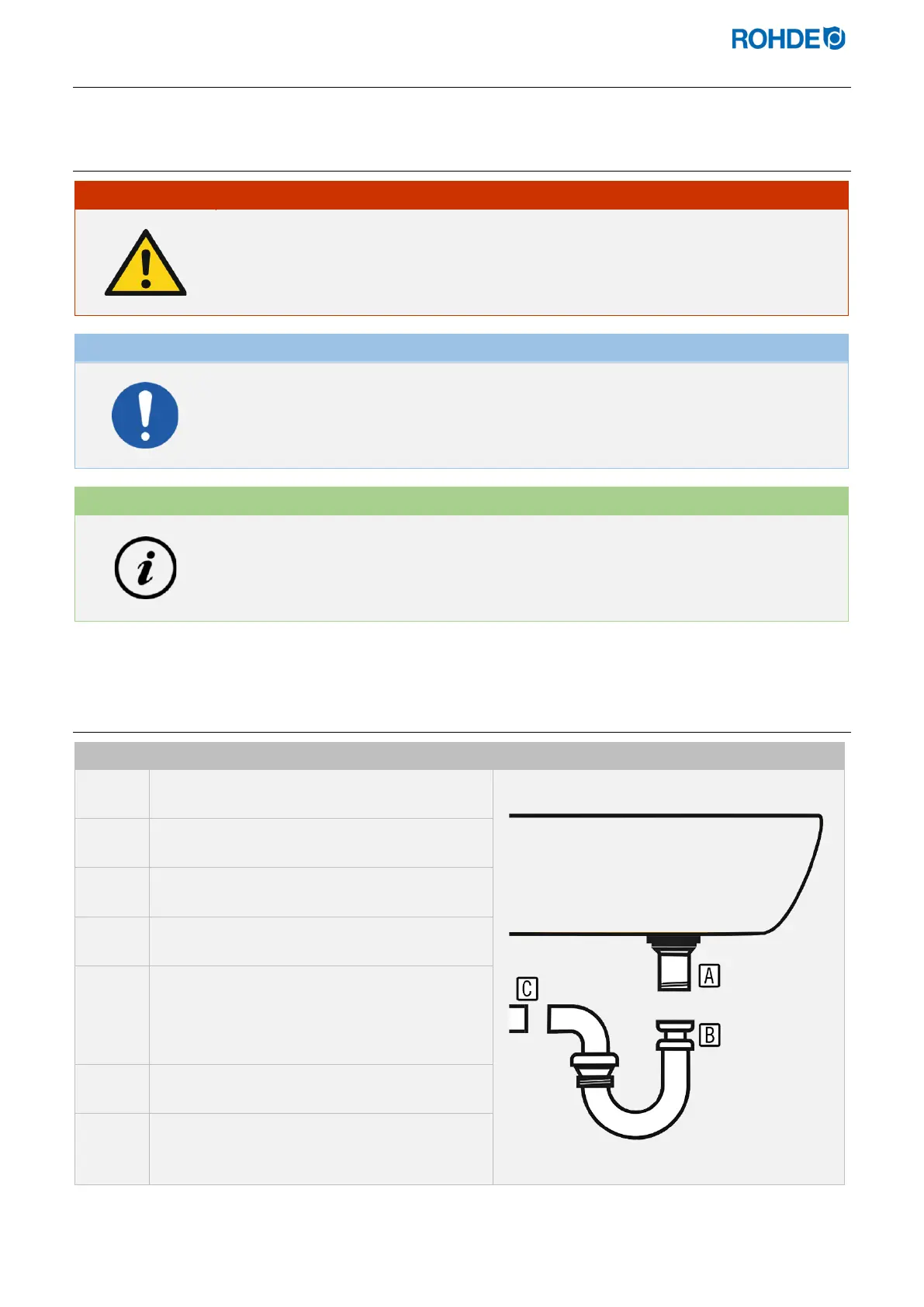

Step Descrizione Figura
1
Rimuovere il sifone preesistente sotto al
lavandino (B).
2
Conservare con cura i pezzi rimossi (B) per un
eventuale utilizzo futuro.
3
Lo scarico preesistente (setaccio) resta montato
nel lavandino (A).
4
Ora il raccordo sotto al lavandino che alimenta la
vasca di sedimentazione è libero (A).
5
Anche il raccordo di scarico che porta nella
canalizzazione è libero (C).
6
Il filetto del rubinetto (A) dovrebbe avere la
dimensione di 1½ pollici oppure 1¼ pollici.
7
Il tubo di scarico che porta alla canalizzazione (C)
dovrebbe avere un diametro di 40-50 mm.
8
Gli eventuali adattatori, tubi, flessibili aggiuntivi o
il materiale di montaggio sono reperibili in
qualsiasi centro per l’edilizia e sanitari.
