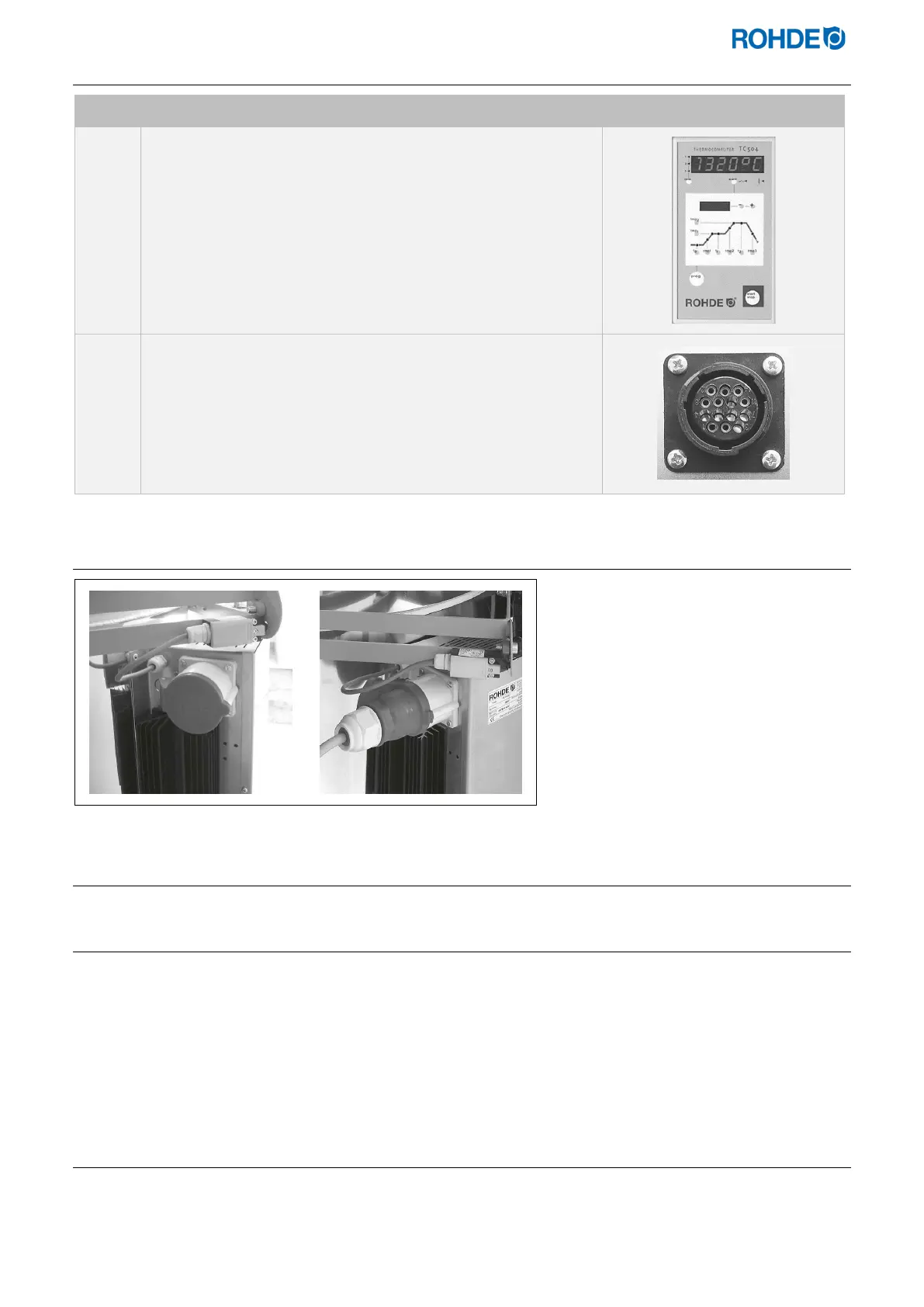

5.6.2. Regelanlage anschließen
Die Regelanlage wird über eine 14-polige Steckschraubverbindung
an den Brennofen gekoppelt.
⇒ Die dafür vorgesehene schwarze Steckdose am Ofen befindet
sich neben der elektrischen Zuleitung an der Seite des
Anschlusskastens.
⇒ Stecken Sie bitte zuerst den schwarzen Regelungsstecker ein.
⇒ Eventuell müssen Sie den Stecker etwas drehen, bis er
einrastet. Dann den Verschraubungsring festdrehen und damit
den Stecker sichern.
5.6.3. Zwischenring anschließen
Bei allen erweiterbaren Brennöfen sind die
für die Erweiterungen erforderlichen
Anschlussmöglichkeiten bereits installiert.
5.7. Wandmontage der Regelanlage
5.7.1. Montage der Regelanlage TC 304
Wählen Sie einen sicheren, gut bedienbaren Platz neben dem Ofen an der Wand. Schrauben Sie zuerst die beiden
mitgelieferten Rändelschrauben in die auf der Rückseite der Regelanlage vorgesehenen Löcher. Damit wird der
Regler später in der Halterung fixiert. Montieren Sie jetzt mit Hilfe der 3 Dübel und 3 Schrauben die
Befestigungsschiene der Regelanlage TC 304 so, dass ein Befestigungsloch nach oben zeigt und zwei Löcher nach
unten. Die Klarsichtschutzfolie muss in jedem Fall zu Ihnen gerichtet sein! Jetzt kann die Regelanlage von oben in
die jeweilige Halterung eingehängt werden. Unter Umständen. müssen die Rändelschrauben am Regler ein wenig
gelockert werden.
5.7.2. Montage der anderen Modelle
Wählen Sie einen sicheren, gut bedienbaren Platz neben dem Ofen an der Wand. Die Wandhalterung der
Regelanlagen Abnehmen. Die Befestigungsteile mit 2 Dübeln und 2 Schrauben an der Wand befestigen. Jetzt kann
die Regelanlage von oben in die jeweilige Halterung gesteckt werden.
