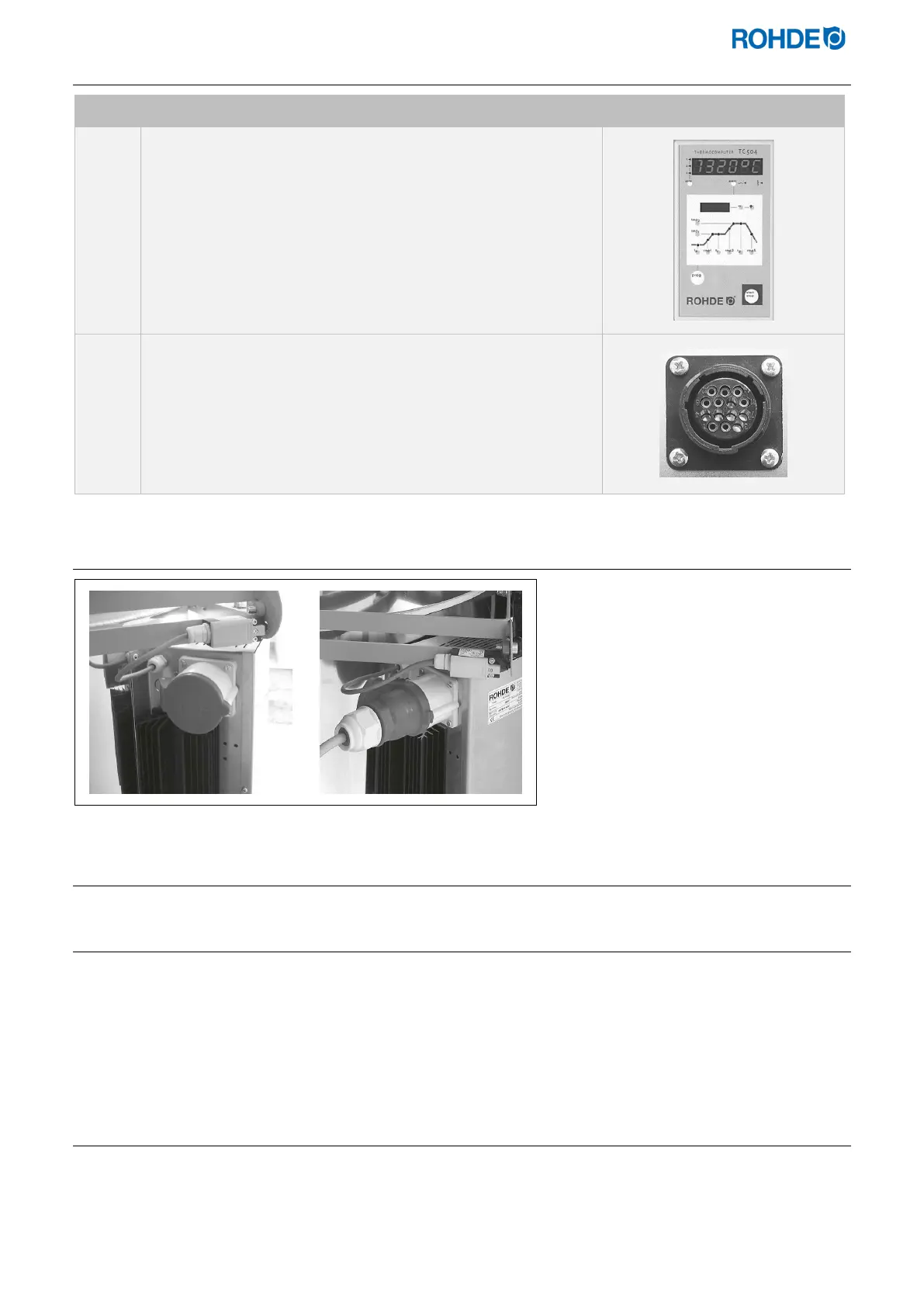

5.6.2. Připojení regulátoru
Krok
Činnost
Zobrazení
1
Regulátor se k peci připojuje 14pólovým konektorem se závitem.
Příslušná černá zásuvka na peci se nachází vedle elektrického
přívodu na boku spínací skříňky.
2
⇒ Příslušná černá zásuvka (obr. 8) na peci se nachází vedle
elektrického přívodu na boku spínací skříňky.
⇒ Nejprve připojte regulátor zasunutím černého konektoru.
⇒ Konektor musíte případně trochu pootočit, aby zapadl do
zásuvky. K zajištění tohoto připojení poté utáhněte vnější
kroužek se závitem.
5.6.3. Připojení mezikruží
U všech pecí s možností zvětšení objemu
jsou komponenty potřebné pro připojení
přídavného mezikruží již nainstalovány
předem
5.7. Montáž regulátoru na stěnu
5.7.1. Montáž regulátoru TC 304
Zvolte bezpečné a snadno přístupné místo na stěně vedle pece. Nejprve zašroubujte dva dodané šrouby s
rýhovanou hlavou do připravených otvorů na zadní straně regulátoru. Pomocí nich se regulátor později zavěsí v
držáku. Nyní připevněte pomocí 3 hmoždinek a 3 šroubů upevňovací lištu pro regulátor TC 304 tak, aby byl jeden
otvor pro šroub nahoře a dva otvory dole. Průhledná ochranná fólie se musí každopádně nacházet na horní straně!
Nyní můžete regulátor zavěsit do příslušných vybrání v držáku. Případně budete muset u regulátoru trochu povolit
šrouby s rýhovanou hlavou.
5.7.2. Montáž ostatních modelů
Zvolte bezpečné a snadno přístupné místo na stěně vedle pece. Sejměte držák pro montáž na stěnu. Připevněte
pomocí 2 hmoždinek a 2 šroubů připevňovací prvky na stěnu. Nyní můžete regulátor shora zasunout do držáku.
