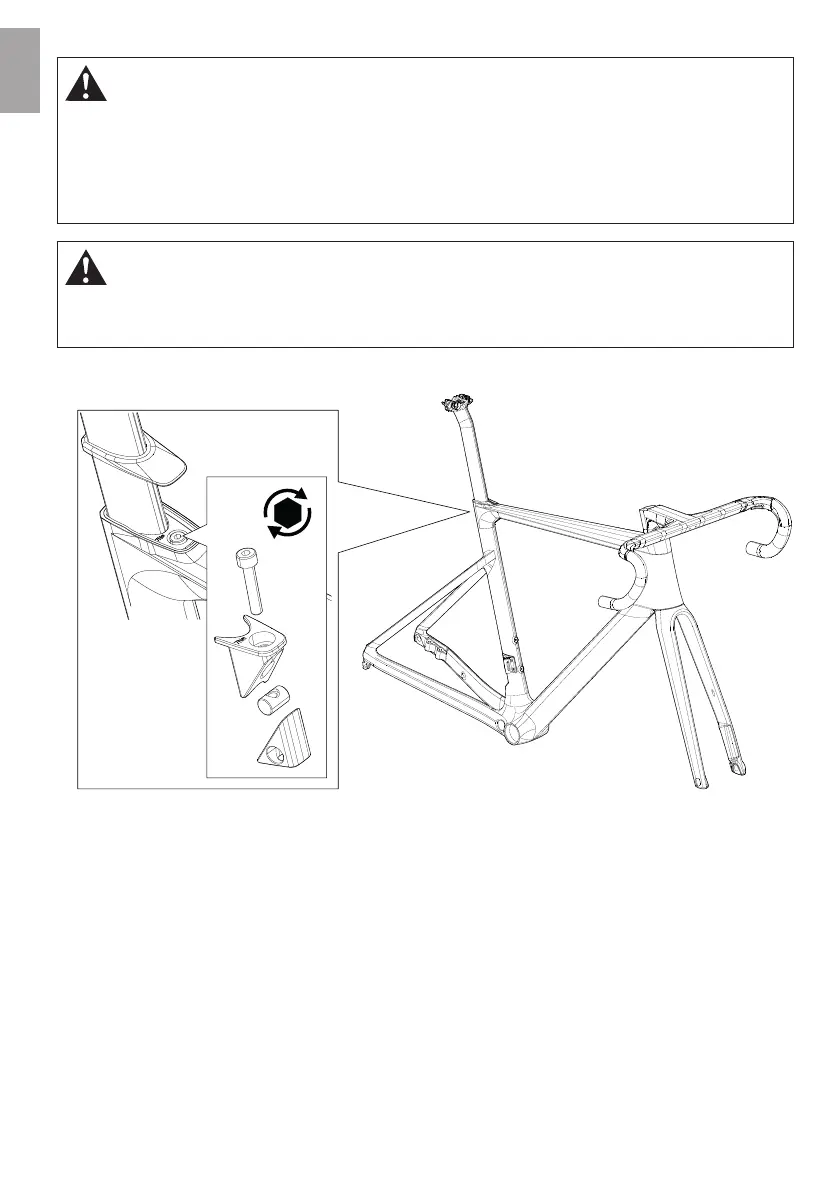

3.8 Sattelstütze mit Sattel anbringen
GEFAHR
Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze!
Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze brechen oder der Rahmen Schaden nehmen.
• Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden!
• Wird die Sattelstütze gekürzt, verliert die Markierung der Mindesteinstecktiefe ihre Gültigkeit. Die Sattelstütze muss
mindestens 10cm in den Rahmen eingesteckt sein.
HINWEIS
Beschädigungsgefahr des Rahmens durch Überschreitung der maximalen Einstecktiefe!
Die Einstecktiefe des Rahmens ist begrenzt. Die Sattelstütze darf im Betrieb nicht bis zum Anschlag eingesteckt sein.
4
7 Nm
1. Schiebe die Abdeckung nach oben.
2. Öffne die Klemmschraube. ACHTUNG: Klemmschraube nicht vollständig herausdrehen!
3. Schiebe die Sattelstütze vorsichtig in das Sitzrohr bis die gewünschte Höhe des Sattels erreicht ist.
4. Ziehe die Klemmschraube mit einem Drehmoment von 7Nm an und schiebe die Abdeckung nach unten.
5. Setze dich auf dein Fahrrad und prüfe die richtige Höhe der Sattelstütze.
HINWEIS: Wird die Stütze komplett aus dem Rahmen genommen, sollten die Teile der Sattelstützenklemmung gehalten
werden, damit diese nicht in den Rahmen fallen können.
