3.8 Zadelpen met zadel monteren
GEVAAR
Gevaar op ongeluk of beschadiging door onderschrijding van de minimale insteekdiepte van de zadelpen!
Als er geen rekening wordt gehouden met de minimale insteekdiepte kan de zadelpen breken of het frame beschadigen.
• De op de zadelpen aangegeven minimale insteekdiepte moet beslist worden aangehouden.
• Als de zadelpen ingekort wordt, is de markering van de minimale insteekdiepte niet meer geldig. De zadelpen moet
minimaal 10 cm in het frame worden geschoven.
LET OP
Gevaar op beschadiging van het frame door overschrijding van de maximale insteekdiepte!
De insteekdiepte van het frame is beperkt. De zadelpen mag tijdens het gebruik niet tot het maximum in het frame
worden geschoven.
4
7 Nm

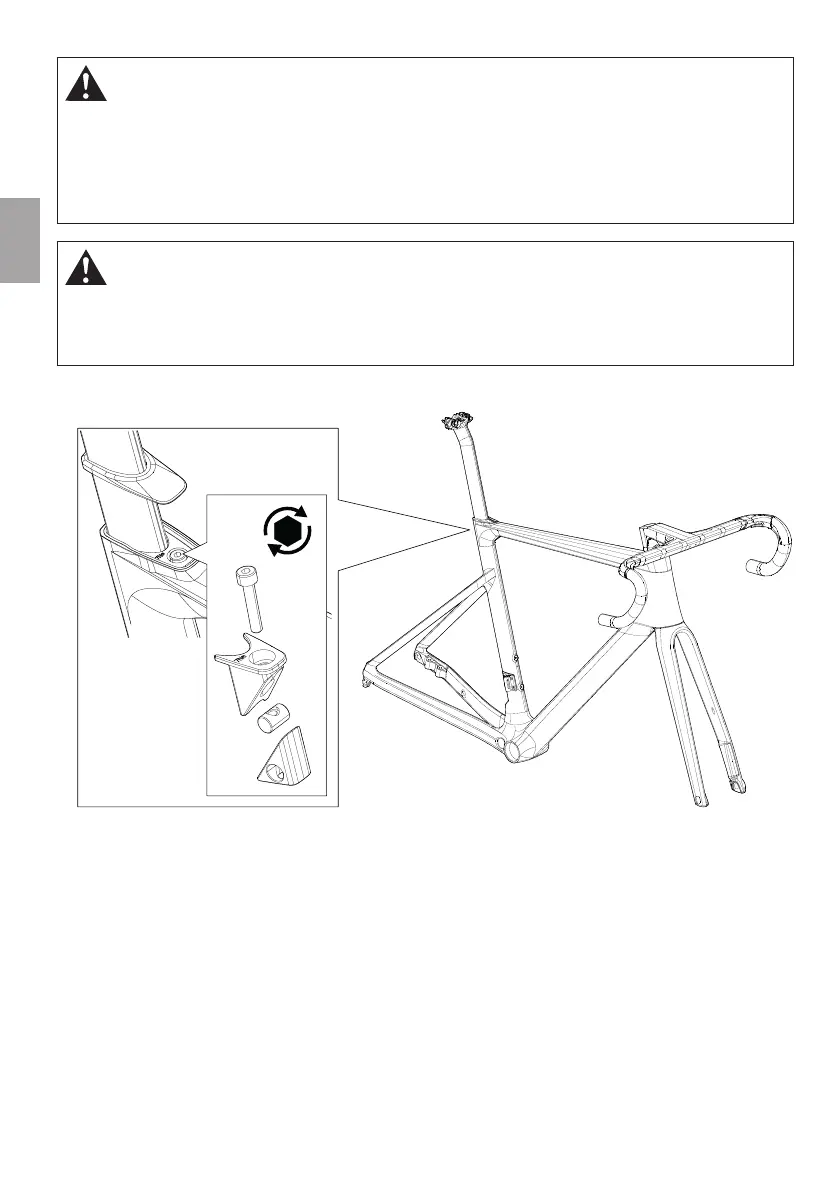

1. Schuif het afdekkapje naar boven.
2. Open de klemschroef. LET OP: Draai de klemschroef niet helemaal los!
3. Schuif de zadelpen voorzichtig in de zitbuis totdat de gewenste hoogte van het zadel is bereikt.
4. Draai de klemschroef vast met een aanhaalmoment van 7 Nm en schuif de afdekking naar onderen.
5. Ga op het zadel zitten en controleer of de hoogte juist is ingesteld.
LET OP: Als de zadelpen volledig uit het frame is verwijderd, moeten de onderdelen van de zadelpenklem zo worden
vastgehouden dat ze niet in het frame kunnen vallen.
