ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

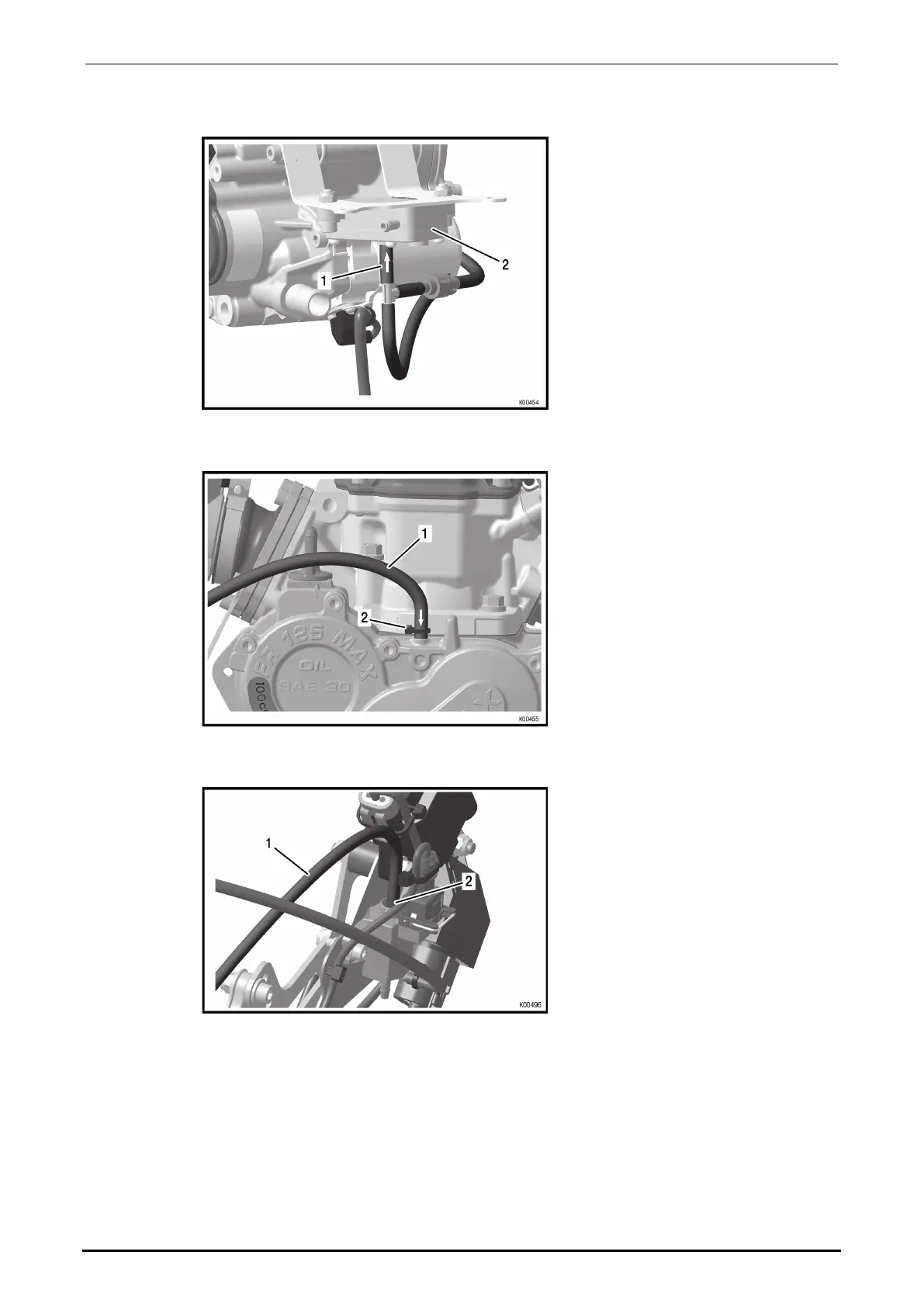

 Das Ende des T-Schlauchverbindungsstutzens (Pos. 1) an der Kraftstoffpumpe
(Pos. 2) befestigen.
Bild 37
 Kraftstoffleitung (Pos. 1) an Impulsnippel des Motorgehäuses anschließen und mit
einem Kabelbinder klein (Pos. 2) sichern.
Bild 38
 Druckschlauch 420 mm (Pos. 1) am Metallanschluss des Magnetventils (Pos. 2)
befestigen.
Bild 39
