ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

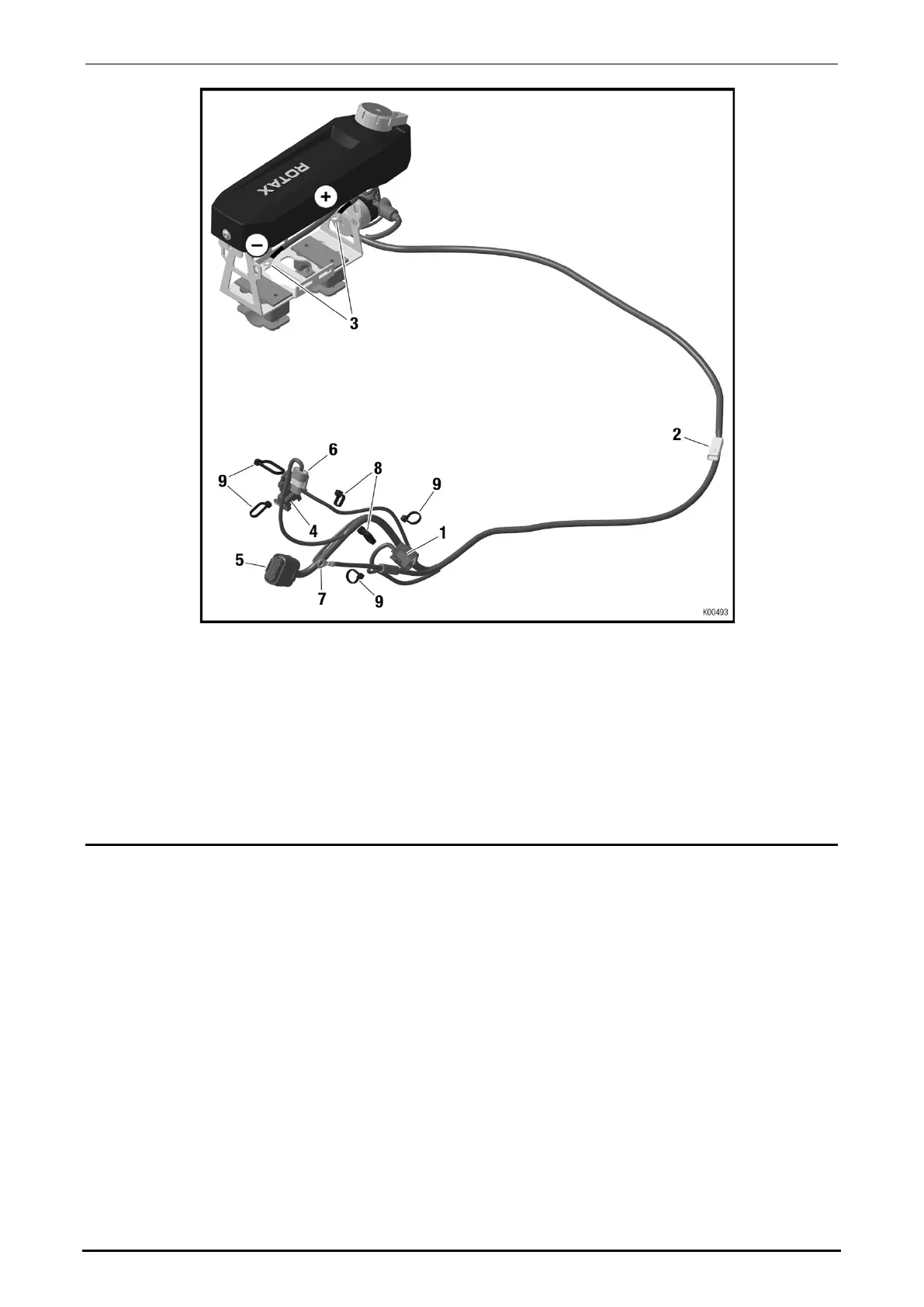

Bild 30
1. Anschluss Kurbelwellensensor
2. Anschluss Starter
3. Anschluss Batterie
4. Anschluss RAVESTEUERUNG (nur bei Ausführung 125 Max evo zutreffend)
5. Anschluss ECU
6. Anschluss Zündspule
7. Anschluss Masse
8. Kabelbinder 250x4,8
9. Kabelbinder 142x3,2
8.2. Montage der Zündkerze
Siehe dazu Bild 31.
Der Motor wird serienmäßig mit einer Zündkerze der Type DENSO IW 27 ausgerüstet.
Transportverschluss aus dem Zylinderkopf entfernen.
Elektrodenabstand der Zündkerze prüfen und gegebenenfalls einstellen.
Hinweis: Der Elektrodenabstand soll 0,4 mm (0.016 in) bis 0,6 mm (0.024 in) (für DENSO
Zündkerzen) betragen. Es ist nur in geringfügigem Rahmen zulässig, die
Masseelektrode zu biegen).
Entsprechende Zündkerze (Pos. 1) handfest einschrauben, danach mit 25 Nm -
27 Nm befestigen.
Zündkerzenstecker (Pos. 2) montieren, dabei auf das Einrastgeräusch achten.
