ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

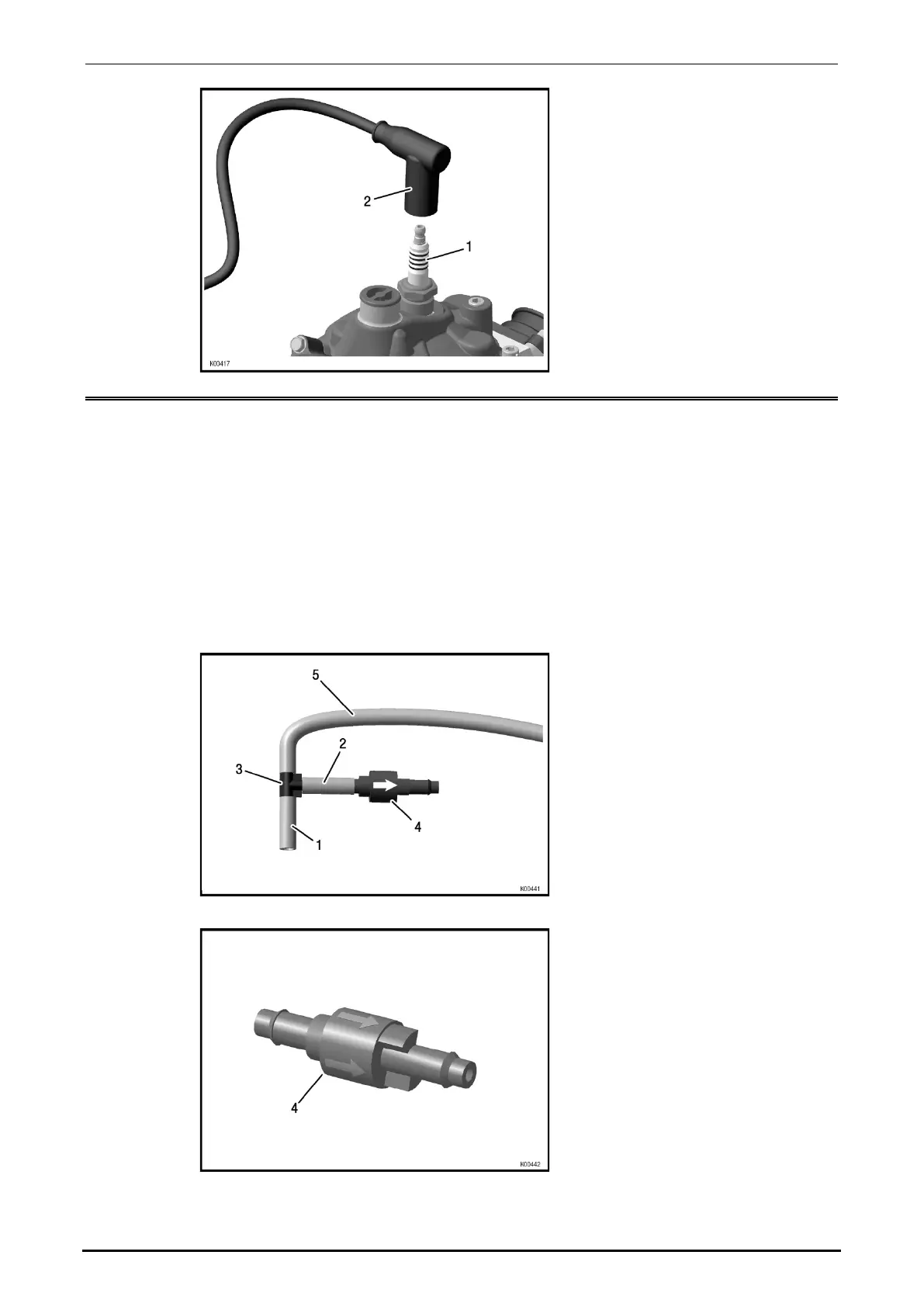

Bild 31
9. Komplettierung, Montage und Anschluss der RAVE Steuerung (nur 125 MAX)
Siehe dazu Bild 32.
Von der gelieferten Kraftstoffleitung zwei Stücke mit jeweils 25 mm Länge
(Pos. 1 und 2 zuschneiden).
Ein Stück mit 400 mm (Pos. 5) Länge zuschneiden.
T-Schlauchverbindungsstutzen (Pos. 3) zusammenbauen.
TIPP: Durch Verwendung eines Heißluftföns erleichert sich der Zusammenbau.
Bild 32
Impulsdüse (Pos. 4) einbauen. Auf die Einbaurichtung achten, siehe dazu Bild 33.
Bild 33
Seite/Page 22/55
Ausgabe/Edition 07/2016
